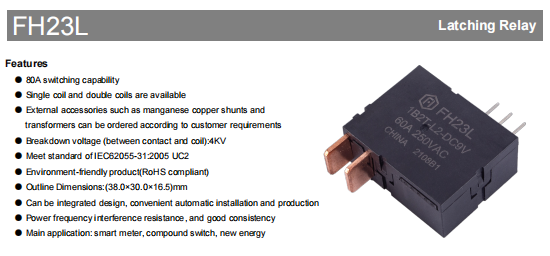

các FH23L là hiệu suất cao rơle chốt điện được thiết kế cho đồng hồ thông minh, công tắc phức hợp và các ứng dụng năng lượng mới. Với công suất chuyển mạch mạnh mẽ 80A và hiệu suất điện tuyệt vời, FH23L duy trì hoạt động ổn định trong môi trường khắc nghiệt và đáp ứng các yêu cầu của tiêu chuẩn IEC62055-31:2005 UC2.

Ưu điểm cốt lõi

Tiết kiệm năng lượng: Thiết kế duy trì từ tính chỉ yêu cầu năng lượng điện trong trạng thái chuyển đổi, giảm đáng kể mức tiêu thụ năng lượng

Siêu tải: Dòng chuyển mạch tối đa 80A, công suất chuyển mạch 15.000VA, đáp ứng nhu cầu điện năng cao

Tuổi thọ cao: Tuổi thọ cơ học lên tới 100.000 chu kỳ, tuổi thọ điện 5.000 chu kỳ (tiêu chuẩn UC2)

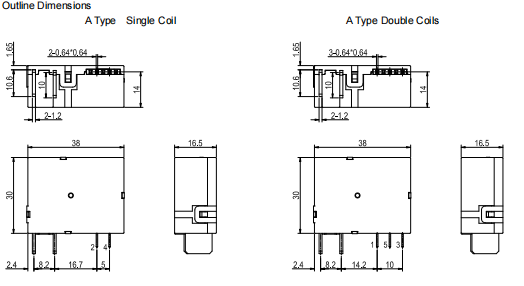

Thiết kế nhỏ gọn: Kích thước nhỏ gọn 38.0 x 30.0 x 16.5mm, dễ dàng lắp đặt tự động hóa

Tuân thủ môi trường: Tuân thủ RoHS, sản phẩm xanh

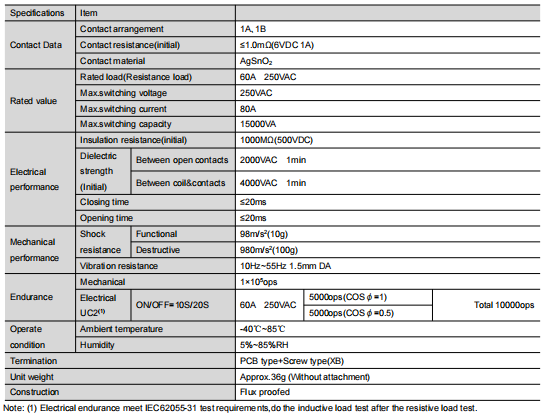

Thông số kỹ thuật nổi bật

Đặc tính điện

Điện trở tiếp điểm: .01,0mΩ (giá trị ban đầu)

Điện trở cách điện: 1000MΩ (500VDC)

Cường độ chịu được điện áp: 2000VAC (1 phút)

Thời gian chuyển đổi: 20ms (đóng/ngắt kết nối)

Thích ứng môi trường

Nhiệt độ hoạt động: -40oC ~ 85oC Phạm vi nhiệt độ rộng

Phạm vi độ ẩm: 5% ~ 85%RH

Khả năng chống rung: 10Hz ~ 55Hz, biên độ 1,5mm

Khả năng chống va đập: Chức năng 98m/s²(10g), Phá hủy 980m/s²(100g)

Cấu hình đa năng

các FH23L provides flexible configuration options to meet the needs of different applications:

Tùy chọn loại cuộn

Phiên bản cuộn dây đơn: tiết kiệm không gian, đơn giản hóa hệ thống dây điện

Phiên bản cuộn dây kép: kiểm soát đóng mở độc lập, vận hành đáng tin cậy hơn

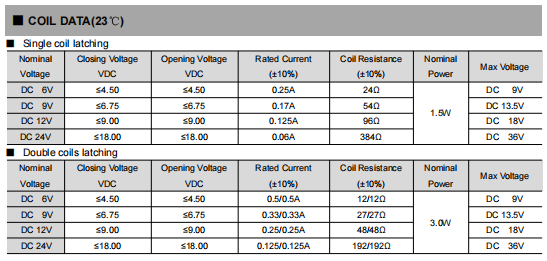

đặc điểm kỹ thuật điện áp

Hỗ trợ nhiều loại điện áp DC: 6V/9V/12V/24V, mỗi thông số điện áp cung cấp các thông số điện áp chặn/nhả chi tiết

Phụ kiện tùy chọn

Các phụ kiện bên ngoài như shunt đồng mangan, máy biến áp có sẵn theo yêu cầu của khách hàng

Kịch bản ứng dụng điển hình

Hệ thống đo lường thông minh: điều khiển chính xác, vận hành tiêu hao ít năng lượng

Thiết bị năng lượng mới: bộ biến tần năng lượng mặt trời, hệ thống điều khiển năng lượng gió

Thiết bị chuyển mạch tổng hợp: Chuyển mạch có độ tin cậy cao

Hệ thống nhà thông minh: Lắp DIN-rail, tiết kiệm không gian

Khuyến nghị cài đặt và sử dụng

Điện áp lái xe khuyến nghị là 1 ~ 1,5 lần điện áp định mức

Độ rộng xung ≥50ms, tránh cấp điện kéo dài (hơn 1 phút)

Nên hàn điểm cho các thiết bị đầu cuối tải, tránh hàn nóng chảy lại hoặc hàn sóng

Xác nhận trạng thái của rơle trước khi sử dụng và đặt lại nếu cần

Dịch vụ tùy chỉnh

FH23L hỗ trợ tùy chỉnh cá nhân hóa, bao gồm vật liệu Liên hệ, loại lắp PCB, cấu hình cuộn dây, v.v. Đội ngũ kỹ thuật của chúng tôi có thể cung cấp cho bạn các giải pháp và hỗ trợ kỹ thuật chuyên nghiệp.

Hãy liên hệ với chúng tôi ngay hôm nay để có cấu hình tối ưu của rơle chốt điện FH23L, cung cấp các giải pháp chuyển mạch đáng tin cậy cho đồng hồ thông minh và các dự án năng lượng mới của bạn!

các FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
