Rơle công nghiệp FH37

các Rơle FH37 là thành phần điều khiển có độ tin cậy cao được chế tạo chủ yếu cho các tình huống công nghiệp khắc nghiệt. Nó tích hợp công suất chuyển mạch cao lên đến 15A, cấu hình tiếp điểm linh hoạt, cấu trúc cơ khí chắc chắn và tính năng lắp đặt thuận tiện. Sản phẩm có thiết kế chống từ thông và đi kèm tấm che bụi trong suốt, hỗ trợ nhiều chế độ cài đặt và tương thích với nhiều ổ cắm rơle khác nhau. Nó tìm cách cung cấp giải pháp kiểm soát tải đáng tin cậy, lâu dài và dễ bảo trì cho các hệ thống tự động hóa công nghiệp. Thông số kỹ thuật này cung cấp cái nhìn tổng quan toàn diện về các đặc tính kỹ thuật và thông số hiệu suất của nó để hỗ trợ lựa chọn và ứng dụng của bạn.

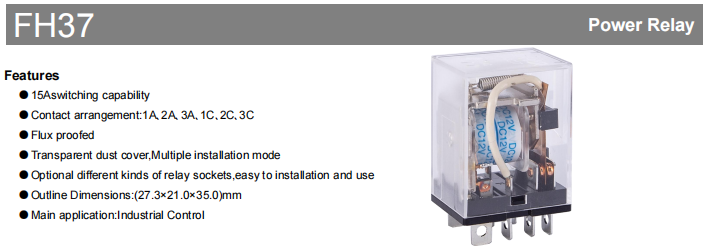

Tính năng sản phẩm cốt lõi

các main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.

các design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.

Thông số kỹ thuật chi tiết

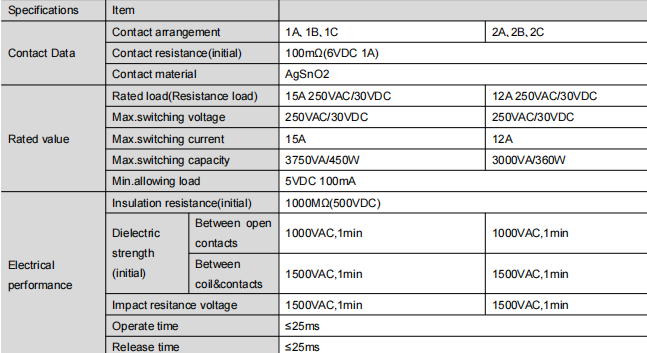

Hiệu suất điện

Cấu hình liên hệ: Có sẵn ở các dạng như 1A, 1B, 1C, v.v.

Điện trở tiếp xúc ban đầu: ≤ 100mΩ (đo ở 6VDC, 1A).

Tải định mức: 15A @ 250VAC / 30VDC (tải điện trở).

Điện áp chuyển mạch tối đa: 250VAC / 30VDC.

Dòng chuyển mạch tối đa: 15A.

Điện trở cách điện: ≥ 1000MΩ (tại 500VDC).

Độ bền điện môi:

Giữa các tiếp điểm mở: 1000VAC trong 1 phút.

Giữa cuộn dây và các tiếp điểm: 1500VAC trong 1 phút.

Tốc độ chuyển mạch: Thời gian hoạt động 25ms, Thời gian nhả 25ms.

Tuổi thọ điện: 100.000 lần vận hành ở tải điện trở định mức (15A, 250VAC/30VDC), với chu kỳ BẬT/TẮT là 1 giây/9 giây ở nhiệt độ phòng.

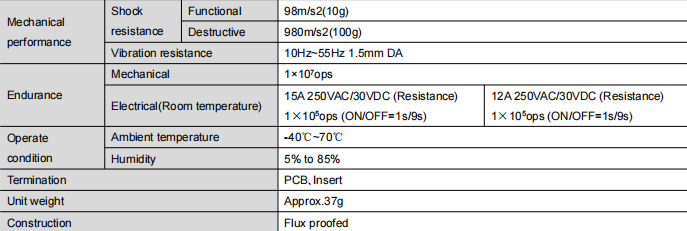

Hiệu suất cơ khí & môi trường

Tuổi thọ cơ học: Lên tới 10.000.000 lần hoạt động.

Chống sốc:

Chức năng: 98 m/s² (10g).

Sức phá hủy: 980 m/s² (100g).

Khả năng chống rung: 10Hz–55Hz, DA 1,5mm.

Nhiệt độ hoạt động: -40oC đến 70oC.

Độ ẩm hoạt động: 5% đến 85% RH (không ngưng tụ).

Đặc điểm vật lý

Loại thiết bị đầu cuối: Kiểu chèn PCB.

Trọng lượng: Xấp xỉ. 37 gam.

Cấu trúc: Thiết kế kín chống thông lượng.

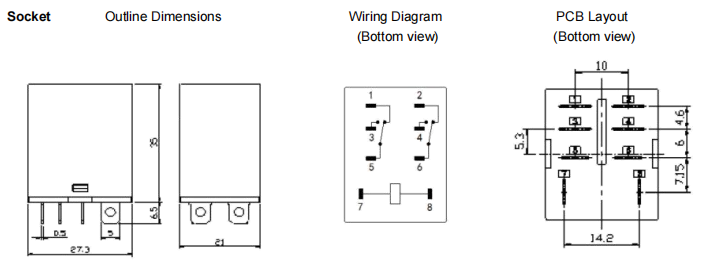

Thông tin cài đặt và kích thước

Để biết chi tiết về vị trí lỗ lắp và kích thước bố trí, vui lòng tham khảo bản vẽ sản phẩm (chỉ số tham khảo: [38, 113, 925, 346]).

Ghi chú dung sai:

Dung sai kích thước phác thảo:

1mm: ± 0,2mm

1mm và <5mm: ±0,3mm

≥5mm: ± 0,5mm

Dung sai bố cục PCB (trừ khi được chỉ định): ± 0,1mm

Tóm tắt

các FH37 series relay stands as a reliable foundation for điều khiển công nghiệp các ứng dụng nhờ khả năng chuyển mạch cao, tuổi thọ cơ và điện đặc biệt, khả năng phục hồi môi trường mạnh mẽ và thiết kế lắp đặt lấy người dùng làm trung tâm. Nó không chỉ đáp ứng nhu cầu khắt khe về hoạt động đáng tin cậy trong môi trường khắc nghiệt mà còn nâng cao khả năng bảo trì hệ thống thông qua kiến ​​trúc mô-đun và minh bạch. Khi bạn chọn FH37, bạn sẽ có được một bộ phận cơ bản cho hệ thống điều khiển của mình sẽ tồn tại lâu dài và ổn định.
