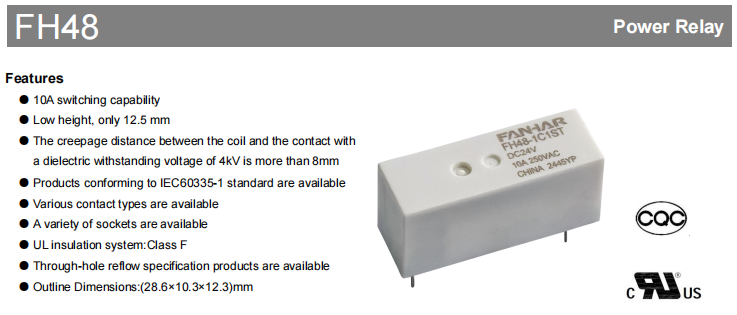

Thiết bị tự động hóa, thiết bị gia dụng và hệ thống điều khiển công nghiệp đều dựa vào rơle vì chúng đáng tin cậy và tiết kiệm không gian. Mục đích này chính xác là mục đích thiết kế của rơle dòng FH48. Nó tích hợp khả năng chuyển mạch cao. Nó cũng có thiết kế siêu mỏng. Nó có hiệu suất cách nhiệt. Nó có chứng nhận rộng rãi. Điều này cung cấp cho các kỹ sư một giải pháp chắc chắn và nhỏ gọn.
Ưu điểm cốt lõi
Bản chất của dòng FH48 nằm ở sự cân bằng kỹ thuật chính xác. Mặc dù có kích thước nhỏ gọn 28,6×10,3×12,3mm nhưng nó có khả năng chuyển tải lên đến 10A. Chiều cao cực thấp chỉ 12,5 mm của nó đặc biệt đáng chú ý vì nó giải phóng không gian quý giá cho các thiết bị điện tử ngày càng mỏng và bố cục PCB mật độ cao. Sản phẩm sử dụng thiết kế chống từ thông hoặc cấu trúc hoàn toàn kín bằng nhựa, đẩy lùi bụi, độ ẩm và các khí độc hại (như H₂S và SO₂) một cách hiệu quả, nhờ đó đảm bảo hoạt động ổn định trên phổ nhiệt độ rộng từ -40oC đến 85oC và thích ứng với nhiều môi trường khác nhau từ phòng sạch đến môi trường công nghiệp.

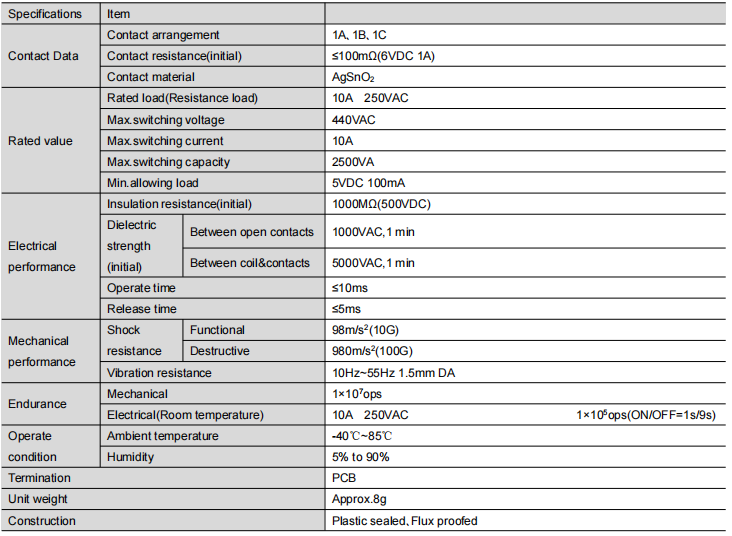

Các thông số kỹ thuật và hiệu suất chính
Dòng rơle này mang lại hiệu suất vượt trội và chi tiết đáng tin cậy:
Hiệu suất điện : Sử dụng vật liệu tiếp xúc oxit thiếc bạc (AgSnO₂), mang lại khả năng chống xói mòn hồ quang mạnh mẽ. Điện trở tiếp xúc ban đầu thấp tới 100mΩ, đảm bảo tiêu thụ điện năng thấp và tuổi thọ cao. Điện trở cách điện đạt 1000MΩ và độ bền điện môi giữa cuộn dây và các tiếp điểm là 5000VAC, đảm bảo hàng rào an toàn chắc chắn.
Cơ khí và độ bền : Thời gian vận hành và nhả nhanh (<10ms / <5ms) đảm bảo phản hồi nhanh. Độ bền cơ học lên tới 10 triệu lần thao tác. Dưới tải định mức 10A 250VAC, độ bền điện cũng đạt 10 triệu lần hoạt động, đáp ứng nhu cầu hoạt động ổn định lâu dài.
Ổ đĩa linh hoạt : Cung cấp nhiều tùy chọn điện áp cuộn dây từ DC5V đến DC60V, với mức tiêu thụ điện năng từ 250mW đến 300mW, tạo điều kiện tích hợp liền mạch với các mạch điều khiển đa dạng.
Hướng dẫn lựa chọn và cấu hình linh hoạt
Dòng FH48 cung cấp cấu hình rất linh hoạt để đáp ứng các nhu cầu thiết kế mạch khác nhau:
Mẫu liên hệ : Cung cấp ba cấu hình thiết yếu: 1A (thường mở), 1B (thường đóng) và 1C (chuyển đổi).

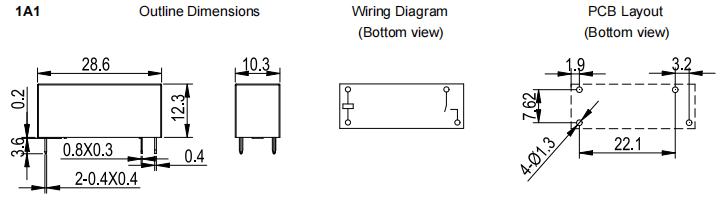

Kiểu lắp : Nhiều cấu hình chân PCB được cung cấp (Loại 1, 2, 3), với sơ đồ chiều toàn diện và hướng dẫn nối dây để bổ sung cho chúng.
Cấp độ bảo vệ :Việc lựa chọn giữa loại chống từ thông tiêu chuẩn và phiên bản được bọc nhựa hoàn toàn tùy thuộc vào môi trường vận hành.
Mã đặt hàng "FH48-1A1ST-XXXDC12V" chỉ rõ loại, hình thức tiếp xúc, kiểu lắp đặt, cấu trúc, vật liệu tiếp xúc và điện áp cuộn dây, tạo điều kiện cho việc lựa chọn chính xác.
Phê duyệt và tuân thủ an toàn
Sản phẩm đã đạt được một số chứng nhận an toàn chính thống quốc tế, bao gồm:
UL / cUL (Số hồ sơ E475405)
TÜV (Số hồ sơ R 50610371)
CQC (Số hồ sơ CQC23002412542)
Các chứng nhận này bao gồm các mức điện áp và trường hợp tải đa dạng, chứng minh rằng rơle FH48 tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt và phù hợp để sử dụng trên thị trường toàn cầu, đặc biệt là trong các lĩnh vực như thiết bị gia dụng (IEC60335-1) và điều khiển công nghiệp.
Lĩnh vực ứng dụng
Nhờ hiệu suất đáng tin cậy và thiết kế nhỏ gọn, rơle dòng FH48 được sử dụng rộng rãi trong:
Thiết bị gia dụng : Điều khiển chính hoặc chuyển mạch nguồn trong máy điều hòa không khí, máy giặt, máy rửa chén, v.v.
Kiểm soát công nghiệp : Mô-đun đầu ra cho bộ điều khiển logic lập trình, bộ điều khiển động cơ và thiết bị đo đạc.
Thiết bị điện : Hệ thống UPS, module phân phối điện, công tơ điện thông minh.
Hạ tầng truyền thông: Thiết bị trạm gốc, quản trị năng lượng mạng.
Xe năng lượng mới : Mạch bổ sung để quản lý pin, điều chỉnh sạc, v.v.
Kết luận
Với hiệu suất điện, kết cấu cơ khí chắc chắn, các tùy chọn thiết kế linh hoạt và chứng nhận an toàn toàn diện, rơle dòng FH48 đã trở thành lựa chọn lý tưởng cho các ứng dụng yêu cầu độ tin cậy cao và thiết kế tiết kiệm không gian. Nó không chỉ đơn thuần là một thành phần mà còn là một cộng tác viên thiết yếu trong việc đảm bảo thiết bị của bạn hoạt động đáng tin cậy và an toàn.
