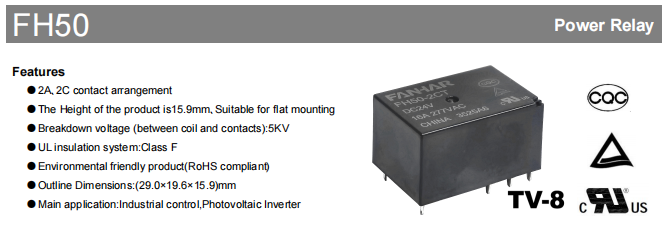

Rơle công nghiệp FH50

Trong lĩnh vực tự động hóa công nghiệp và năng lượng tái tạo đang thay đổi nhanh chóng hiện nay, các yêu cầu đối với các bộ phận cơ bản của hệ thống—rơle—đã vượt qua vai trò cơ bản là “kích hoạt và hủy kích hoạt các mạch”. Giờ đây, chúng phải chịu được môi trường khắc nghiệt hơn, xử lý tải điện cao hơn, đảm bảo tuổi thọ kéo dài và tuân thủ các quy định nghiêm ngặt về môi trường toàn cầu. Hôm nay, chúng tôi cung cấp bản phân tích chuyên sâu về Rơle công suất cao FH50, thiết bị hiệu suất cao 16A được thiết kế đặc biệt cho các ứng dụng đòi hỏi khắt khe như điều khiển công nghiệp và bộ biến tần quang điện.

Ưu điểm cốt lõi

FH50 không chỉ đại diện cho một rơle; đó là một cam kết vững chắc cho sự ổn định của hệ thống. Điểm mạnh cốt lõi của nó được thể hiện rõ ở các khía cạnh sau:

Thiết kế mật độ cao, lắp đặt linh hoạt

Với kích thước nhỏ gọn chỉ 29,0mm (L) x 19,6mm (W) x 15,9mm (H), kích thước nhỏ gọn khiến nó đặc biệt phù hợp để lắp phẳng. Điều này giúp tiết kiệm không gian PCB có giá trị một cách hiệu quả, phù hợp hoàn hảo với xu hướng hiện đại hướng tới thu nhỏ và thiết kế mật độ cao trong thiết bị công nghiệp. Cấu trúc nhẹ của nó, khoảng 16,5g, cũng tạo điều kiện thuận lợi cho việc lắp ráp và sản xuất tự động.

Cách ly và an toàn điện

Điện áp chịu được cực cao: Độ bền điện môi giữa cuộn dây và các điểm tiếp xúc đạt mức đáng kinh ngạc 5000VAC. Điều này đảm bảo sự cách ly điện mạnh mẽ cho hệ thống, từ đó bảo vệ mạch điều khiển điện áp thấp khỏi các lỗi ở phía điện áp cao—một đặc tính quan trọng trong các ứng dụng điện áp cao như bộ biến tần quang điện.

Xếp hạng cách điện: Điện trở cách điện ban đầu đạt 1000MΩ (ở 500VDC), đảm bảo dòng điện rò rỉ không đáng kể.

Hệ thống cách nhiệt UL loại F: Điều này cho thấy rằng vật liệu cách nhiệt có thể chịu được nhiệt độ lên tới 155°C, mang lại giới hạn an toàn đáng kể và độ tin cậy được cải thiện.

Khả năng xử lý tải mạnh mẽ

Tải định mức 16A: Nó có thể dễ dàng xử lý tải điện trở 16A ở 277VAC, với công suất chuyển mạch tối đa lên tới 4432VA. Điều này là đủ để vận hành các máy móc công nghiệp, động cơ, máy sưởi và các thiết bị khác.

Tiếp điểm chất lượng cao: Sử dụng vật liệu tiếp xúc AgSnO2 (Silver Tin Oxide) bền vững với môi trường. So với AgCdO truyền thống, AgSnO2 mang lại khả năng chống hàn và ăn mòn hồ quang, dẫn đến hiệu suất vượt trội trong các ứng dụng dòng điện cao, cường độ xâm nhập cao và kéo dài tuổi thọ điện một cách rõ rệt.

Khả năng tải tối thiểu: Hỗ trợ tải tối thiểu xuống tới 5VDC 100mA, cho phép sử dụng nó trong một số trường hợp chuyển đổi tín hiệu, từ đó nâng cao tính linh hoạt của nó.

Phản ứng nhanh và độ bền cao

Vận hành nhanh: Thời gian hoạt động 10ms, thời gian nhả 5ms, đáp ứng yêu cầu phản ứng nhanh trong hệ thống điều khiển công nghiệp.

Khả năng thích ứng môi trường rộng: Phạm vi nhiệt độ hoạt động trải dài từ -40°C đến 85°C, với phạm vi độ ẩm từ 5% đến 85%. Nó hoạt động đáng tin cậy ở cả nhiệt độ cực lạnh và cường độ cao.

Hiệu suất cơ học xuất sắc: Thể hiện khả năng chống sốc 10g (hoạt động) và 100g (thảm họa), bên cạnh khả năng chống rung từ 10Hz đến 55Hz, DA 1,5mm. Điều này đảm bảo chức năng đáng tin cậy trong môi trường công nghiệp tiếp xúc với các rung động và tác động cơ học.

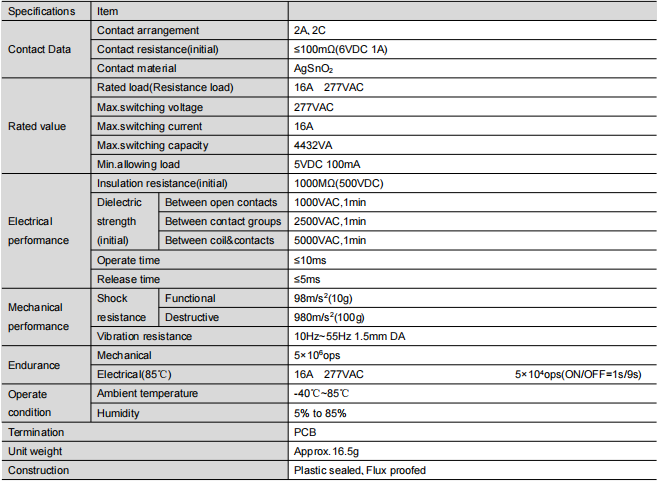

Phân tích thông số kỹ thuật chuyên sâu (Cần thiết cho việc lựa chọn)

Để hỗ trợ bạn đưa ra lựa chọn chính xác hơn, chúng tôi cung cấp giải thích sâu hơn về các thông số kỹ thuật chính:

Các ứng dụng điển hình: Ngoài kiểm soát PV và công nghiệp

Mặc dù các ứng dụng chính của nó là điều khiển công nghiệp và bộ biến tần quang điện, dựa trên hiệu suất của nó, FH50 cũng được sử dụng rộng rãi trong:

Biến tần PV: Để chuyển mạch và mạch bảo vệ ở cả hai phía dòng điện một chiều và dòng điện xoay chiều. Đặc tính điện áp chịu được cao hoàn toàn phù hợp với môi trường điện áp cao của hệ thống PV.

Bảng điều khiển công nghiệp: Hoạt động như một trung gian giữa PLC, bộ hẹn giờ, bộ điều khiển nhiệt độ và tải bên ngoài, bao gồm động cơ, van điện từ và máy sưởi.

Tự động hóa Nhà / Tòa nhà thông minh: Được sử dụng trong điều chỉnh ánh sáng công suất cao, hệ thống HVAC, quản lý máy bơm, v.v.

Thiết bị sạc EV: Trong các cột sạc AC, hoạt động như một bộ phận chính để điều khiển phi công và chuyển mạch mạch chính.

Quản lý nguồn: Để chuyển đổi nguồn và điều khiển đầu ra trong các thiết bị như UPS và bộ điều chỉnh điện áp.

Hướng dẫn lựa chọn và sử dụng: Làm thế nào để đưa ra lựa chọn tốt nhất?

Tài liệu nêu bật hai loại cấu trúc đóng vai trò then chốt trong quá trình lựa chọn:

Loại bằng chứng thông lượng:

Môi trường khuyến nghị: Môi trường sạch sẽ, chẳng hạn như bên trong các thiết bị gia dụng hoặc tủ phân phối máy lạnh. Nó ngăn chặn hiệu quả khí thông lượng xâm nhập vào rơle trong quá trình hàn PCB.

Lưu ý: Nó không cung cấp sự bảo vệ hoàn toàn chống lại sự xâm nhập của các khí ăn mòn bên ngoài (như H2S, SO2, NO2) và các hạt vật chất.

Loại kín bằng nhựa:

Môi trường được khuyến nghị: Điều kiện không sạch sẽ hoặc bị mài mòn, bao gồm cơ sở hóa chất, máy móc ngoài trời hoặc nhà xưởng có nồng độ bụi cao. Các điểm tiếp xúc bên trong của nó được cách ly hoàn toàn với môi trường bên ngoài, mang lại khả năng chống ăn mòn và chống bụi.

Kết luận: Nếu bạn có yêu cầu cao về độ tin cậy lâu dài hoặc không thể dự đoán được môi trường hoạt động cuối cùng thì lựa chọn loại kín bằng nhựa là giải pháp chắc chắn hơn.

Nhắc nhở cài đặt và thiết kế

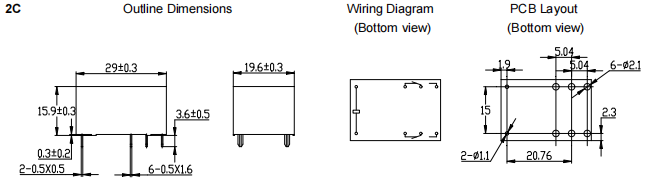

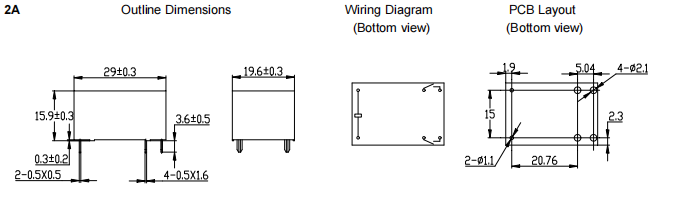

Tuân thủ nghiêm ngặt dung sai bố cục PCB được khuyến nghị (± 0,1mm) và dung sai kích thước phác thảo để đảm bảo chất lượng lắp và hàn phù hợp.

Trong quá trình xử lý và lắp đặt sản phẩm, tránh làm rơi hoặc để sản phẩm chịu tác động mạnh vì điều này có thể làm thay đổi các thông số bên trong của sản phẩm.

Tóm tắt và Triển vọng

Rơle công suất cao FH50, có đặc điểm là kích thước nhỏ gọn, điện áp cách ly lên tới 5KV, khả năng tải đáng kể 16A và các chứng nhận an toàn quốc tế toàn diện (UL, TUV, CQC), là sự lựa chọn đáng gờm cho ngành điều khiển công nghiệp và năng lượng tái tạo. Nó vượt quá một thành phần chuyển mạch đơn giản; nó hoạt động như một đồng minh quan trọng đảm bảo hiệu suất lâu dài, đáng tin cậy cho hệ thống của bạn và nâng cao khả năng cạnh tranh thị trường cho sản phẩm của bạn.

FH50 là một lựa chọn mẫu mực cho những ai đang theo đuổi rơ-le nguồn hiệu suất cao, độ tin cậy cao, đáng để khám phá và đánh giá. Hãy liên hệ ngay với chúng tôi để nhận mẫu và hỗ trợ kỹ thuật, đồng thời cho phép FH50 bảo vệ dự án sắp tới của bạn!

Tuyên bố miễn trừ trách nhiệm: Các tham số trong bài viết này được tổng hợp dựa trên các bảng dữ liệu công khai. Để lựa chọn và thiết kế cụ thể, vui lòng tham khảo bảng dữ liệu chính thức mới nhất. Thông số kỹ thuật của sản phẩm có thể thay đổi mà không cần thông báo trước.
