Rơle năng lượng mới dòng điện cao FH66NE | Rơle 100A & 160A cho Bộ biến tần năng lượng mặt trời và điều khiển công nghiệp

Khi các hệ thống năng lượng tái tạo và tự động hóa công nghiệp tiếp tục phát triển theo hướng mật độ năng lượng cao hơn và hiệu suất cao hơn, Rơle Năng lượng Mới dự kiến sẽ không chỉ mang lại hiệu suất chuyển mạch đáng tin cậy mà còn có khả năng mang dòng điện tuyệt vời, khả năng cách điện cao và độ ổn định hoạt động lâu dài.

Được phát triển để đáp ứng những yêu cầu khắt khe này, Fanhar Rơle năng lượng mới dòng điện cao FH66NE được thiết kế đặc biệt cho bộ biến tần năng lượng mặt trời, mạch sạc trước biến tần và thiết bị điều khiển công nghiệp. Dòng sản phẩm này hiện bao gồm hai mẫu— FH66NE100 và FH66NE160 —cung cấp dòng điện mang liên tục định mức lần lượt là 100A và 160A.

Cả hai mẫu đều được xây dựng trên cùng một nền tảng, có chung kích thước tổng thể, cấu hình lắp đặt, tùy chọn cuộn dây và hiệu suất cách nhiệt giống hệt nhau. Thiết kế nền tảng thống nhất này cho phép các nhà sản xuất thiết bị lựa chọn xếp hạng hiện tại phù hợp mà không cần thiết kế lại cấu trúc lắp đặt, đơn giản hóa việc phát triển sản phẩm đồng thời cải thiện khả năng tương thích nền tảng để nâng cấp trong tương lai.

Dòng FH66NE đã được áp dụng thành công trong sản xuất số lượng lớn trên nhiều dự án điều khiển công nghiệp và năng lượng tái tạo, chứng tỏ độ tin cậy của nó trong các ứng dụng chuyển đổi nguồn đòi hỏi khắt khe.

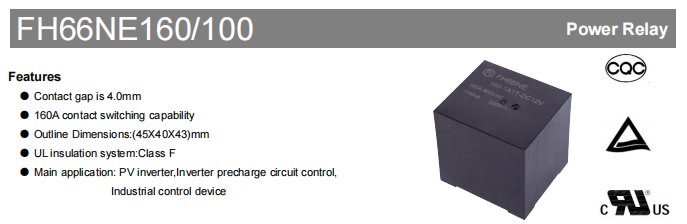

FH66NE 100/160

Thiết kế cách nhiệt cao để cải thiện an toàn điện

Cách điện là yêu cầu quan trọng đối với các thiết bị sử dụng năng lượng tái tạo hoạt động trong điều kiện điện áp cao. Để đảm bảo sự cách ly đáng tin cậy và an toàn vận hành, Dòng FH66NE kết hợp thiết kế cách điện cao phù hợp cho các ứng dụng điều khiển nguồn đòi hỏi khắt khe.

Rơle có đặc điểm là Khoảng cách tiếp xúc 4,0 mm , độ bền điện môi của 2500 VAC giữa các tiếp điểm mở và 5000 VAC giữa cuộn dây và các tiếp điểm . Ngoài ra, rơle còn cung cấp điện trở cách điện ban đầu là 1000 MΩ ở 500 VDC và adopts Lớp F cách điện, giúp cải thiện khả năng cách ly điện và độ tin cậy của hệ thống trong quá trình vận hành lâu dài.

Những đặc tính điện này cho phép Dòng FH66NE đáp ứng các yêu cầu cách điện của bộ biến tần năng lượng mặt trời, mạch sạc trước biến tần và hệ thống điều khiển công nghiệp, cung cấp khả năng bảo vệ đáng tin cậy cho các ứng dụng chuyển mạch điện áp cao.

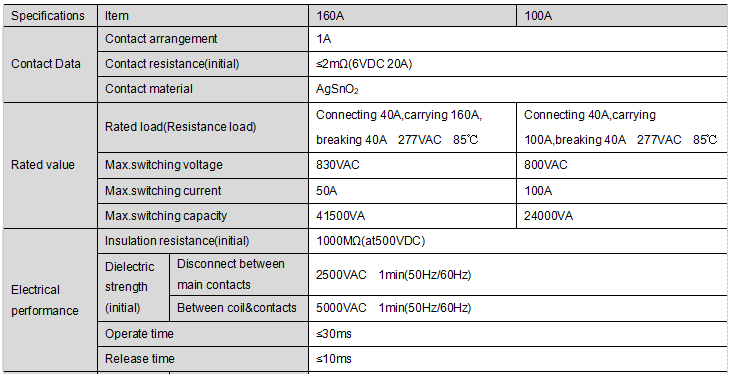

FH66NE 100/160 performance data

Hiệu suất đáng tin cậy trong môi trường công nghiệp đòi hỏi khắt khe

Ngoài hiệu suất về điện, Dòng FH66NE còn được thiết kế để mang lại độ tin cậy lâu dài trong các điều kiện vận hành đòi hỏi khắt khe. Rơle phù hợp cho các ứng dụng cần có hiệu suất ổn định, ngay cả trong môi trường chịu sự thay đổi nhiệt độ, độ rung và ứng suất cơ học.

Dòng FH66NE hoạt động trong phạm vi nhiệt độ môi trường rộng từ -40°C đến 85°C , làm cho nó phù hợp với các hệ thống năng lượng tái tạo và thiết bị công nghiệp được triển khai ở các vùng khí hậu khác nhau. Nó cũng cung cấp một Tuổi thọ cơ học lên tới 1.000.000 lần hoạt động và an Tuổi thọ điện 30.000 lần hoạt động trong các điều kiện thử nghiệm quy định (40A BẬT / 40A TẮT, tải điện trở 277VAC), đảm bảo hiệu suất đáng tin cậy trong suốt thời gian sử dụng của sản phẩm.

Để nâng cao hơn nữa độ bền, rơle được thiết kế để chịu được rung động và sốc cơ học thường gặp trong các ứng dụng công nghiệp. Những đặc điểm này làm cho Dòng FH66NE trở thành sự lựa chọn đáng tin cậy cho các thiết bị yêu cầu chuyển đổi nguồn ổn định và liên tục trong thời gian hoạt động kéo dài.

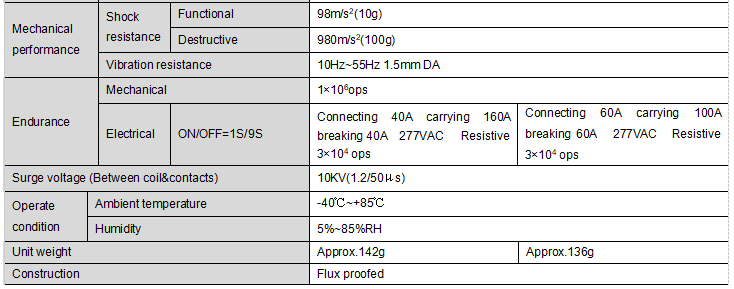

FH66NE 100/160 Mechanical Life & Environmental Performance

Nhiều tùy chọn điện áp cuộn dây cho thiết kế hệ thống linh hoạt

Các hệ thống điều khiển khác nhau yêu cầu cấu hình điện áp cuộn dây khác nhau. Để đơn giản hóa việc tích hợp hệ thống, Dòng FH66NE có sẵn nhiều tùy chọn điện áp cuộn dây DC, bao gồm 6VDC, 9VDC, 12VDC, 24VDC và 48VDC.

Mỗi tùy chọn cuộn dây được thiết kế với mức tiêu thụ điện năng định mức là 3,2W, cho phép các kỹ sư lựa chọn điện áp điều khiển phù hợp nhất mà không cần thay đổi nền tảng rơle. Thiết kế cuộn dây được tiêu chuẩn hóa không chỉ cải thiện khả năng tương thích với các mạch điều khiển khác nhau mà còn đơn giản hóa việc phát triển sản phẩm cho các nhà sản xuất sử dụng nhiều nền tảng điện áp.

Với cấu trúc rơle chung trên tất cả các tùy chọn cuộn dây, Dòng FH66NE giúp giảm độ phức tạp của thiết kế đồng thời hỗ trợ cấu hình hệ thống linh hoạt.

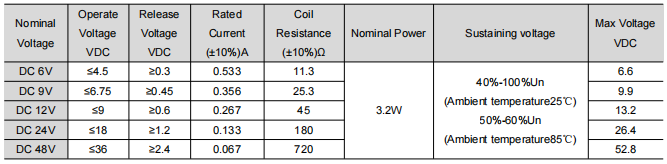

FH66NE 100/160 Coil Specification

Thiết kế nền tảng nhỏ gọn để nâng cấp sản phẩm dễ dàng hơn

FH66NE100 và FH66NE160 có chung thiết kế nền tảng, giúp nhà sản xuất dễ dàng phát triển các dòng sản phẩm có xếp hạng dòng điện khác nhau.

Cả hai mẫu đều có kích thước bên ngoài giống hệt nhau là 45 × 40 × 43 mm, cùng với cấu hình lắp đặt, bố trí đầu cuối, hiệu suất cách điện và thông số kỹ thuật cuộn dây có sẵn giống nhau. Sự khác biệt chính giữa hai mô hình là khả năng mang dòng điện liên tục của chúng.

Nền tảng chung này cho phép các nhà sản xuất thiết bị nâng cấp từ 100A lên 160A mà không cần thiết kế lại bố cục PCB hay lắp đặt cơ khí. Kết quả là chu kỳ phát triển có thể được rút ngắn, chi phí kỹ thuật giảm và tiêu chuẩn hóa sản phẩm được cải thiện.

Đối với các nhà sản xuất đang tìm kiếm giải pháp có thể mở rộng trên nhiều mức công suất, Dòng FH66NE cung cấp nền tảng hiệu quả và thiết thực.

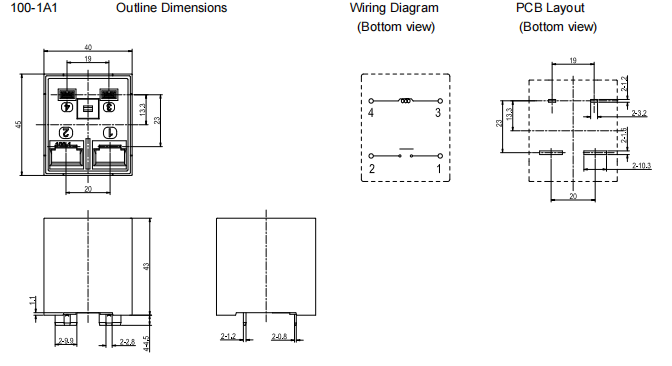

fh66ne-100 Outline Dimension

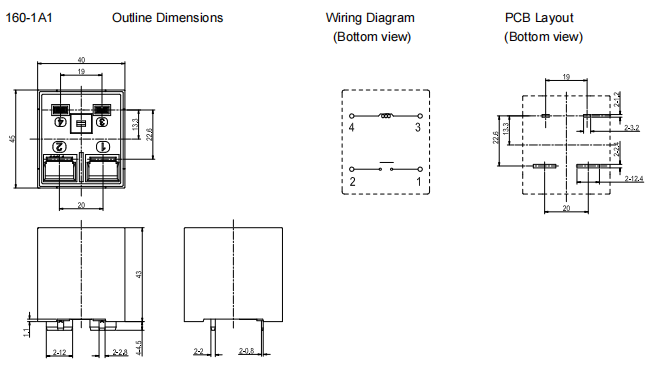

fh66ne-160 Outline Dimension

Ứng dụng điển hình

Được thiết kế cho các ứng dụng chuyển mạch dòng điện cao, Dòng FH66NE được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp và năng lượng tái tạo, nơi yêu cầu hiệu suất chuyển mạch đáng tin cậy và khả năng mang dòng điện cao.

Các ứng dụng điển hình bao gồm:

Trong các hệ thống này, rơle thường được sử dụng để chuyển đổi nguồn điện chính, điều khiển mạch sạc trước và các chức năng chuyển mạch dòng điện cao khác, giúp cải thiện độ tin cậy của hệ thống và an toàn vận hành.

Nhờ hiệu suất cách nhiệt cao, thiết kế nền tảng nhỏ gọn và phạm vi nhiệt độ hoạt động rộng, Dòng FH66NE rất phù hợp cho các ứng dụng điều khiển công suất đòi hỏi khắt khe trong thiết bị công nghiệp và năng lượng hiện đại.

Cách chọn FH66NE100 hoặc FH66NE160

Do FH66NE100 và FH66NE160 được phát triển trên cùng một nền tảng nên việc lựa chọn model thích hợp chủ yếu phụ thuộc vào dòng điện mang liên tục cần thiết của ứng dụng.

FH66NE100 được khuyên dùng cho các hệ thống yêu cầu dòng điện liên tục lên tới 100A, phù hợp với bộ biến tần quang điện tiêu chuẩn và thiết bị điều khiển công nghiệp.

Đối với các ứng dụng yêu cầu công suất dòng điện cao hơn, chẳng hạn như bộ biến tần năng lượng mặt trời công suất cao và hệ thống lưu trữ năng lượng, FH66NE160 cung cấp dòng điện mang liên tục tăng lên 160A trong khi vẫn duy trì cùng kích thước lắp đặt và giao diện điện.

Do cả hai mẫu đều có chung nền tảng cơ khí nên nhà sản xuất có thể dễ dàng nâng cấp hiệu suất sản phẩm mà không cần thiết kế lại kết cấu thiết bị. Tính nhất quán của nền tảng này giúp đơn giản hóa việc phát triển sản phẩm, rút ngắn chu trình thiết kế và hỗ trợ mở rộng sản phẩm trong tương lai.

Câu hỏi thường gặp

Câu hỏi 1: Rơle năng lượng mới dòng điện cao FH66NE là gì?

Dòng FH66NE là Rơle năng lượng mới điện từ dòng điện cao được phát triển bởi Fanhar Electronics cho các ứng dụng điều khiển công nghiệp và năng lượng tái tạo. Dòng sản phẩm này hiện bao gồm FH66NE100 và FH66NE160, cung cấp các tùy chọn mang dòng điện liên tục 100A và 160A trong khi vẫn duy trì cùng một thiết kế nền tảng. Nó được thiết kế chủ yếu cho các bộ biến tần năng lượng mặt trời, mạch sạc trước biến tần và thiết bị điều khiển công nghiệp.

Câu hỏi 2: Dòng FH66NE sử dụng cấu hình tiếp điểm nào?

Dòng FH66NE có cấu hình tiếp điểm 1 Mẫu A (SPST-NO) với vật liệu tiếp xúc AgSnO₂. Rơle cung cấp khả năng chuyển mạch định mức 40A, giúp nó phù hợp với các ứng dụng điều khiển nguồn yêu cầu hiệu suất chuyển mạch đáng tin cậy.

Câu 3: Xếp hạng tuổi thọ cơ và điện là gì?

Trong các điều kiện thử nghiệm được chỉ định, Dòng FH66NE cung cấp:

Tuổi thọ cơ học: Lên tới 1.000.000 lần hoạt động
Tuổi thọ điện: Lên tới 30.000 lần hoạt động (40A BẬT / 40A TẮT, tải điện trở 277VAC)

Những xếp hạng này thể hiện khả năng của rơle trong việc cung cấp hiệu suất lâu dài đáng tin cậy trong các ứng dụng điều khiển công suất đòi hỏi khắt khe.

Câu hỏi 4: FH66NE100 và FH66NE160 có thể được thay thế trực tiếp không?

Vì cả hai model đều có chung nền tảng cơ học, kích thước lắp đặt, bố trí đầu cuối và thông số kỹ thuật cuộn dây nên việc lựa chọn chủ yếu phải dựa trên dòng điện mang liên tục cần thiết.

Đối với các ứng dụng yêu cầu công suất dòng điện cao hơn, FH66NE160 là lựa chọn được khuyến nghị. Đối với các hệ thống được thiết kế có dòng điện định mức 100A, FH66NE100 cung cấp giải pháp thích hợp.

Câu 5: Dòng FH66NE có những chứng nhận nào?

Theo thông số kỹ thuật của sản phẩm, Dòng FH66NE đã đạt được chứng nhận UL/cUL, TÜV và CQC.

Những chứng nhận này chứng minh rằng rơle đáp ứng các yêu cầu an toàn đã được công nhận và phù hợp cho các ứng dụng điều khiển năng lượng công nghiệp và năng lượng tái tạo cần có sự phê duyệt được quốc tế chấp nhận.
