Tổng quan về sản phẩm
các FH80NE-40 là rơle DC điện áp cao 40A được thiết kế cho hệ thống điện áp cao trong các phương tiện sử dụng năng lượng mới. Nó chủ yếu dành cho các ứng dụng rơle sạc trước và rơle sưởi. Sản phẩm cung cấp khả năng mang dòng điện liên tục 40A ở 85°C, tải định mức 40A 450VDC và điện áp chuyển mạch tối đa lên tới 750VDC. Nó cũng hỗ trợ khả năng dòng điện cao trong thời gian ngắn, giúp nó phù hợp với các tình huống gắn PCB với yêu cầu cao về độ tin cậy, khả năng chịu được điện môi và kích thước không gian.
các product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

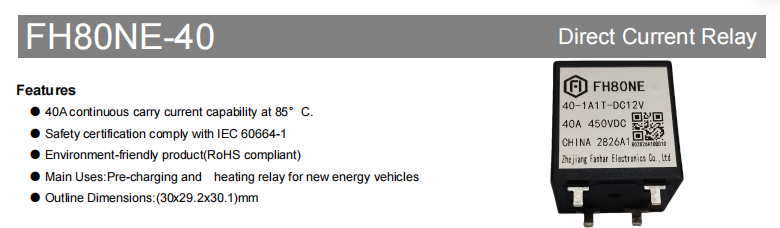

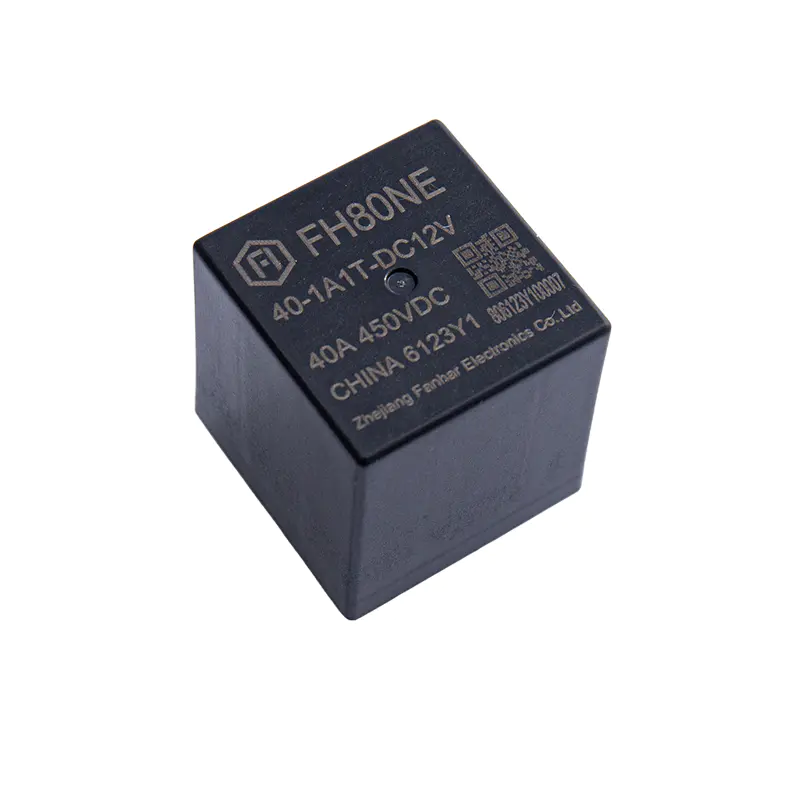

Rơle DC cao áp FH80NE-40 40A 450VDC các FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. Xem sản phẩm → Nền tảng ứng dụng ngành
Với sự phát triển của nền tảng điện áp cao trong các phương tiện sử dụng năng lượng mới, mạch sạc trước và mạch quản lý nhiệt ngày càng có yêu cầu cao hơn đối với rơle:
Rơle sạc trước : Tại thời điểm bật nguồn, điện trở nạp trước sẽ giới hạn dòng sạc của tụ điện trên thanh cái để ngăn chặn các tiếp điểm rơ-le chính bị hàn do dòng điện khởi động. Sau khi hoàn tất quá trình sạc trước, rơle chính sẽ đóng lại và rơle sạc trước sẽ mở ra. FH80NE-40 có khả năng mang dòng điện liên tục 40A và khả năng dòng điện cao trong thời gian ngắn, khiến nó phù hợp làm thành phần điều khiển trong các mạch sạc trước.
Rơle sưởi ấm : Các tình huống như quản lý nhiệt pin và bộ sưởi PTC trong phương tiện sử dụng năng lượng mới yêu cầu rơle DC điện áp cao để điều khiển bật/tắt các mạch sưởi. Tải định mức 450VDC, điện áp chuyển mạch tối đa 750VDC và vật liệu tiếp điểm AgSnO₂ của FH80NE-40 có thể đáp ứng các yêu cầu chuyển mạch đáng tin cậy của mạch sưởi điện áp cao.
gắn PCB : Sản phẩm sử dụng cấu trúc đầu cuối PCB, giúp dễ dàng tích hợp vào các thiết bị điều khiển điện tử như BMS, PDU, hộp phân phối điện cao thế. Nó phù hợp cho việc đặt và hàn tự động.
Hiệu suất cốt lõi và lợi thế chính
Khả năng tải và chuyển mạch mạnh mẽ
các FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
các FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
Khả năng này cho phép nó xử lý các điều kiện dòng điện đột ngột và dòng điện cao tức thời trong các mạch sạc trước và sưởi ấm, khiến nó phù hợp với các tình huống gắn PCB trong hệ thống DC điện áp cao của các phương tiện sử dụng năng lượng mới.
Phản ứng nhanh và cuộc sống lâu dài
các FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
Về mặt cuộc sống:
- Tuổi thọ cơ học: 1×10⁵ op
- Tuổi thọ điện (tải điện trở):450VDC / 40A: 1×10³ ops,450VDC / 10A: 1×10⁴ ops
Trong quá trình lựa chọn thực tế, tuổi thọ phải được đánh giá dựa trên dòng điện tải, điện áp và tần số chuyển mạch để đảm bảo đáp ứng các yêu cầu vận hành hệ thống lâu dài.
Hiệu suất chịu được cách điện và điện môi tuyệt vời
các FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- Điện trở cách điện (ban đầu): 1000MΩ (500VDC)
- Độ bền điện môi (ban đầu): Giữa các tiếp điểm mở: 2000VAC / 1 phút, Giữa cuộn dây và các tiếp điểm: 3000VAC / 1 phút
các product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
Vật liệu tiếp xúc tiên tiến và điện trở tiếp xúc thấp
các FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
các initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
Thông số kỹ thuật cuộn dây và thiết kế hiệu quả năng lượng
các FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| Điện áp định mức | Vận hành điện áp VDC | Giải phóng điện áp VDC | Dòng điện định mức (±10%) | Điện trở cuộn dây (± 10%) | Công suất định mức | Điện áp tối đa (chịu được thời gian ngắn) |
|---|---|---|---|---|---|---|
| DC 6V | 4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7.2V |
| DC 9V | 6,75 | ≥0,45 | 333,3mA | 27Ω | DC 10.8V | |
| DC 12V | 9,00 | ≥1,2 | 250mA | 48Ω | DC 14.4V | |
| DC 24V | 18,00 | ≥2,4 | 125mA | 192Ω | DC 28,8V | |
| DC 48V | 36,00 | ≥4,8 | 62,5mA | 768Ω | DC 57.6V |
Lưu ý: Để tránh quá nhiệt và cháy nổ, điện áp cấp vào cuộn dây không được vượt quá điện áp duy trì tối đa trong thời gian dài. Điện áp tối đa là điện áp cao nhất mà rơle có thể chịu được trong thời gian ngắn.
Khả năng thích ứng với môi trường và hiệu suất cơ học
các FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
Thông số kỹ thuật Tổng quan
| Mục | tham số |
|---|---|
| Mẫu liên hệ | 1A (1 tiếp điểm thường mở) |
| Tài liệu liên hệ | AgSnO₂ |
| Điện trở tiếp xúc | ≤5mΩ (6VDC 20A) |
| Xếp hạng hiện tại | 40A |
| Tải định mức (điện trở) | 40A 450VDC |
| Điện áp chuyển mạch tối đa | 750VDC |
| Dòng điện phá vỡ tối đa | 50A (450VDC, ≥1 hoạt động) |
| Công suất chuyển mạch tối đa | 22500VA |
| Điện trở cách điện | 1000MΩ |
| Độ bền điện môi (ban đầu) | Giữa các tiếp điểm mở: 2000VAC/1 phút; giữa cuộn dây và các tiếp điểm: 3000VAC/1 phút |
| Thời gian vận hành | 30ms (ở điện áp định mức) |
| Thời gian phát hành | 10ms (ở điện áp định mức) |
| Cuộc sống cơ khí | 1×10⁵ hoạt động |
| Đời sống điện | Xoay: 1×103ops(450VDC,40A) Xoay: 1×104ops（450VDC,10A） Xoay: 4×103ops(650VDC,12A) Chế tạo: 7,5×104ops（450VDC,35A） Chế tạo: 5×104ops（750VDC,40A） |
| Khả năng vận chuyển hiện tại | 40A 60A:30 phút 80A:60 giây 160A: 5s 240A:3 giây 400A: 0,6 giây |
| Nhiệt độ môi trường xung quanh | <-40°C đến 85°C |
| Độ ẩm | 5% đến 85%RH |
| cân nặng | Xấp xỉ. 55g |
| Kích thước phác thảo | 30×29,2×30,1mm |
| Cấu trúc thiết bị đầu cuối | thiết bị đầu cuối PCB |
Lưu ý: Dữ liệu trên là giá trị ban đầu. Thông số kỹ thuật chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo.
Kích thước, hệ thống dây điện và bố cục PCB
các FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
Phê duyệt và tuân thủ an toàn
- Tuân thủ các yêu cầu an toàn IEC 60664-1.
- Sản phẩm tuân thủ RoHS.
- Đang chờ chứng nhận UL/C-UL, TUV và CQC.
- Định mức mục tiêu được phê duyệt: chuyển đổi điện trở 40A 450VDC 1000ops (hoạt động 1×10³) @ 85°C.
- các specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
Kịch bản ứng dụng điển hình
Sạc trước cho xe năng lượng mới : Khả năng mang dòng liên tục 40A (85°C), chịu được thời gian ngắn 80A/60 giây, 160A/5 giây, 240A/3 giây và 400A/0,6 giây, thích hợp để điều khiển bật/tắt trong các mạch sạc trước.
Hệ thống sưởi xe năng lượng mới : Tải định mức 40A 450VDC, điện áp chuyển mạch tối đa 750VDC, thích hợp cho các mạch sưởi điện áp cao như sưởi PTC.
Quản lý nhiệt pin / Kiểm soát nhiệt PTC : Nhiệt độ hoạt động -40°C đến 85°C, tiếp điểm AgSnO₂, thích hợp với môi trường nhiệt độ cao và thấp trong xe cộ.
Các tình huống gắn PCB khác : Phía tải có cực (1 , 2-), phía cuộn dây không có cực (5, 6), điều kiện hàn 260°C ± 5°C / 3–5s.
Lựa chọn cụ thể phải được xác nhận dựa trên tải thực tế, điện áp cuộn dây, yêu cầu về tuổi thọ và trạng thái chứng nhận.
Biện pháp phòng ngừa khi lắp đặt và sử dụng
Không làm rơi sản phẩm hoặc để sản phẩm chịu tác động từ bên ngoài để duy trì các thông số hiệu suất ban đầu.
Nhiệt độ hàn đối với các đầu nối dây dẫn tải bằng đồng: 260°C ± 5°C, thời gian hàn 3–5 giây.
các load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
các coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
Rơle này là một mô hình được thiết kế tùy chỉnh. Các ví dụ được cung cấp chỉ mang tính tham khảo. Để lựa chọn chi tiết, vui lòng liên hệ Chiết Giang Fanhar Electronics Co., Ltd.
các specification is for reference only. Specifications are subject to change without notice.
Câu hỏi thường gặp
Câu hỏi 1: Công dụng chính của FH80NE-40 là gì?
Nó chủ yếu được sử dụng cho rơle sạc trước và rơle sưởi cho xe năng lượng mới, đồng thời cũng có thể được sử dụng trong các tình huống gắn PCB như quản lý nhiệt pin, điều khiển nhiệt PTC, BMS/PDU và vòng điều khiển DC điện áp cao.
Câu hỏi 2: Tải định mức và khả năng chuyển mạch tối đa của FH80NE-40 là bao nhiêu?
Tải định mức: 40A 450VDC (tải điện trở); công suất chuyển mạch tối đa: 22500VA.
Câu 3: Khả năng mang dòng điện liên tục và mang dòng thời gian ngắn là gì?
Nó có khả năng mang dòng điện liên tục 40A ở 85°C. Khả năng mang dòng điện trong thời gian ngắn: 80A/60s, 160A/5s, 240A/3s, 400A/0.6s.
Q4: Điện áp chuyển mạch tối đa và dòng điện cắt tối đa là bao nhiêu?
Điện áp chuyển mạch tối đa: 750VDC; dòng điện cắt tối đa: 50A (450VDC, hoạt động ≥1).
Câu 5: Hình thức tiếp xúc, vật liệu tiếp xúc và điện trở tiếp xúc là gì?
Hình thức liên lạc: 1A thường mở; vật liệu tiếp xúc: AgSnO₂; Điện trở tiếp xúc ban đầu: ≤5mΩ (6VDC 20A).
Q6: Tùy chỉnh có được hỗ trợ không? Làm thế nào để đặt hàng?
Hình thức liên lạc: 1A thường mở; vật liệu tiếp xúc: AgSnO₂; Điện trở tiếp xúc ban đầu: ≤5mΩ (6VDC 20A).
Tóm tắt
các FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
Để biết thông số kỹ thuật mới nhất, chứng chỉ chứng nhận, hỗ trợ mẫu hoặc đề xuất lựa chọn tùy chỉnh, vui lòng liên hệ với Chiết Giang Fanhar Electronics Co., Ltd.
