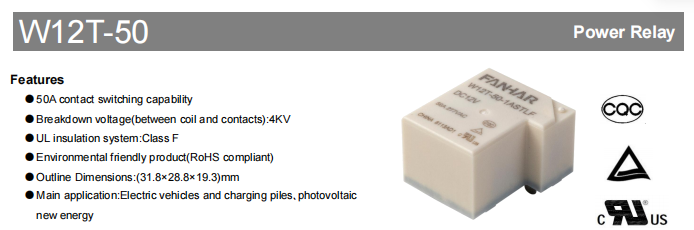

Rơle năng lượng mới dòng W12T-50: Tải trọng cao, cách điện cao, nhiều thông số kỹ thuật, được thiết kế cho thiết bị năng lượng mới

Thiết kế cách nhiệt cao để tăng cường an toàn vận hành hệ thống

Thiết bị năng lượng mới hoạt động trong điều kiện điện áp cao trong thời gian dài, đặt ra những yêu cầu nghiêm ngặt về hiệu suất cách điện của rơle. W12T-50 sử dụng hệ thống cách nhiệt Class F UL. Điện áp đánh thủng giữa cuộn dây và các tiếp điểm là 2500 VAC đối với loại tiêu chuẩn và lên tới 4000 VAC đối với loại điện áp cao. Độ bền điện môi giữa các tiếp điểm mở là 1500 VAC trong 1 phút và điện trở cách điện ban đầu là ≥1000 MΩ (đo ở 500 VDC). Những đặc điểm thiết kế này giúp cải thiện khả năng cách ly điện và cung cấp sự bảo vệ đáng tin cậy để hệ thống vận hành an toàn và ổn định.

Ổn định và đáng tin cậy, phù hợp với môi trường công nghiệp phức tạp

Ngoài hiệu suất điện, W12T-50 còn nhấn mạnh đến độ tin cậy cơ học và khả năng thích ứng với môi trường. Rơle hoạt động ổn định trong phạm vi nhiệt độ môi trường xung quanh từ –40°C đến 85°C và phạm vi độ ẩm từ 5% đến 90%. Tuổi thọ cơ học của nó đạt 5×10⁶ hoạt động, đáp ứng nhu cầu hoạt động thường xuyên trong thời gian dài. Sản phẩm còn có khả năng chống sốc tốt (sốc chức năng 98 m/s2, sốc phá hủy 980 m/s2) và khả năng chống rung (10 Hz~55 Hz, biên độ gấp đôi 1,5 mm), phù hợp với các thiết bị trên tàu và hệ thống điều khiển công nghiệp đòi hỏi độ tin cậy cao.

Nhiều tùy chọn điện áp cuộn dây và mức tiêu thụ điện năng để phù hợp với các hệ thống điều khiển khác nhau

Để phù hợp với các mạch điều khiển khác nhau, W12T-50 được cung cấp ở hai phiên bản tiêu thụ điện năng cuộn dây: loại tiêu chuẩn và loại nhạy cảm. Loại tiêu chuẩn có mức tiêu thụ điện cuộn dây khoảng 1,2 W và có sẵn ở sáu mức điện áp DC: 5V, 6,5V, 12V, 24V, 48V và 110V. Loại nhạy cảm tiêu thụ khoảng 0,9 W và có cùng dải điện áp. Cả hai phiên bản đều có lựa chọnđiện áp tăng ≤75% điện áp định mức và điện áp sụt áp ≥10% điện áp định mức. Thời gian hoạt động là 20 ms và thời gian giải phóng là 10 ms. Thiết kế cuộn dây thống nhất đáp ứng nhu cầu của các hệ thống điều khiển khác nhau và cho phép lựa chọn linh hoạt dựa trên khả năng truyền động.

Hai loại bảo vệ phù hợp với môi trường hoạt động khác nhau

W12T-50 có hai kiểu vỏ: kín bằng nhựa và chống từ thông. Loại kín bằng nhựa được bao bọc hoàn toàn, ngăn chặn hiệu quả sự xâm nhập của các loại khí độc hại như H₂S, SO₂, NO₂ cũng như bụi. Nó được khuyên dùng cho các môi trường khắc nghiệt như khu công nghiệp và trạm sạc ngoài trời. Loại chống từ thông chỉ ngăn chặn sự xâm nhập của từ thông trong quá trình hàn và phù hợp với các thiết bị sạch trong nhà. Lời khuyên lựa chọn: đối với môi trường sạch sẽ, nên sử dụng loại chống từ thông; đối với môi trường không sạch sẽ (chứa H₂S, SO₂, NO₂, bụi và các chất ô nhiễm khác) thì loại nhựa kín là lựa chọn ưu tiên.

Thiết kế nhỏ gọn để tích hợp thiết bị dễ dàng

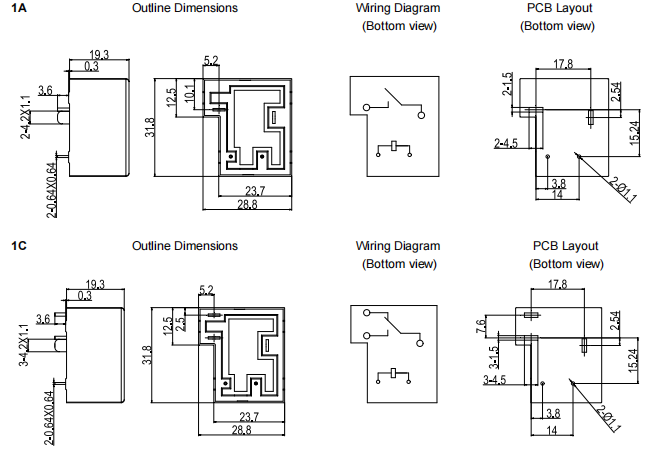

W12T-50 áp dụng thiết kế nền tảng nhỏ gọn thống nhất với kích thước bên ngoài là 31,8×28,8×19,3 mm. Đối với kích thước không có dung sai quy định: kích thước 1 mm có dung sai ± 0,2 mm; kích thước >1 mm và <5 mm có dung sai ±0,3 mm; kích thước ≥5 mm có dung sai ± 0,5 mm. Đối với bố cục PCB, kích thước không xác định luôn là ± 0,1 mm. Kích thước lắp đặt tiêu chuẩn và cách bố trí chân cắm tạo điều kiện cho các nhà sản xuất thiết bị tích hợp và nâng cấp sản phẩm nhanh chóng.

Lĩnh vực ứng dụng điển hình

Với khả năng chuyển tải cao, hiệu suất cách điện cao và thiết kế nền tảng hoàn thiện, W12T-50 có thể được sử dụng rộng rãi trong các lĩnh vực sau:

Xe điện : điều khiển mạch chính trong hệ thống quản lý pin BMS

Cọc sạc : bảo vệ bật/tắt tại các đầu ra AC/DC

Năng lượng mới quang điện : chuyển mạch trong bộ biến tần và hộp tổ hợp Trong các ứng dụng này, rơle chủ yếu thực hiện các chức năng như điều khiển nguồn, chuyển mạch mạch chính và điều khiển trướcđiều khiển sạc, cung cấp giải pháp điều khiển dòng điện ổn định và đáng tin cậy cho hệ thống.
