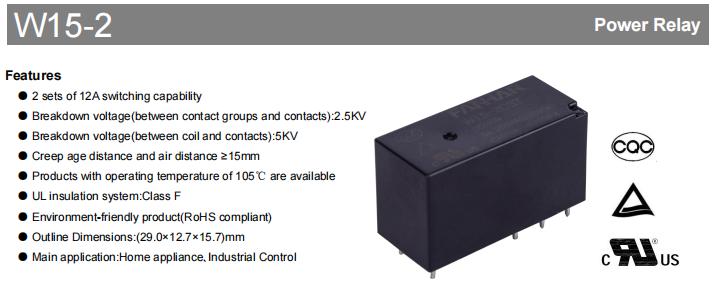

Rơle điện W15-2

Dòng W15-2 là dòng sản phẩm hiệu suất cao rơle điện được thiết kế để sử dụng trong các ứng dụng kiểm soát tải từ trung bình đến cao. Trọng tâm của nó là khả năng chuyển mạch độc lập 12A, bộ kép, cho phép điều khiển hai mạch một cách đáng tin cậy, đồng thời hoặc riêng lẻ. Điều này cung cấp giải pháp linh hoạt cho các thiết bị gia dụng, hệ thống điều khiển công nghiệp, thiết bị tự động hóa và hệ thống điện. Nhờ khả năng cách ly chịu được điện áp lên đến 5kV, phạm vi nhiệt độ hoạt động mở rộng từ -40°C đến 105°C và thiết kế sinh thái tuân thủ RoHS, nó mang lại độ tin cậy cao và tuổi thọ lâu dài trong các môi trường ứng dụng đa dạng và đòi hỏi khắt khe.

Ưu điểm cốt lõi

Dòng W15-2 kết hợp hiệu suất và độ bền vượt trội trong kích thước nhỏ bé 29,0×12,7×15,7mm.

Điều khiển kênh đôi độc lập: Dòng W15-2 kết hợp hiệu suất và độ bền vượt trội trong kích thước nhỏ bé 29,0×12,7×15,7mm.

Cách ly điện mạnh mẽ: Điện áp chịu được 5KV giữa cuộn dây và các tiếp điểm giúp ngăn chặn nhiễu một cách hiệu quả và bảo vệ phía điều khiển điện áp thấp.

Độ bền môi trường vượt trội: Được cung cấp ở phiên bản nhiệt độ cao 105oC với các tùy chọn niêm phong chống bụi và ô nhiễm, nó chịu được bụi công nghiệp, độ ẩm và khí ăn mòn (ví dụ: H₂S, SO₂).

Tuân thủ môi trường toàn cầu: Nó hoàn toàn tuân thủ RoHS và đáp ứng các tiêu chuẩn sản xuất xanh cũng như các quy định tiếp cận thị trường quốc tế.

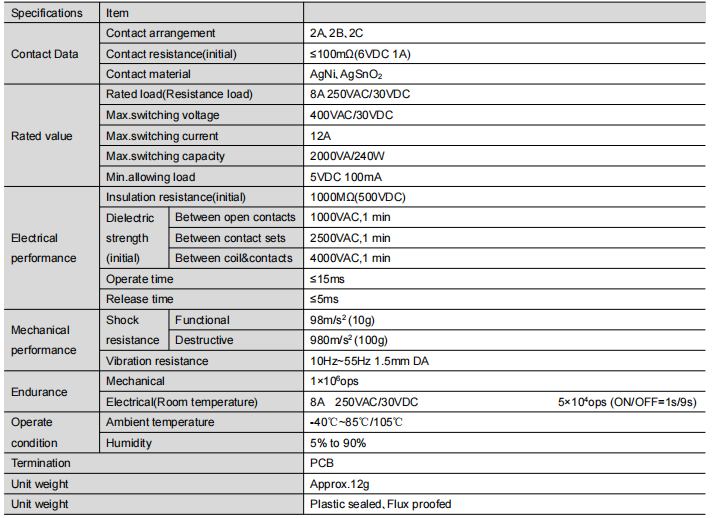

Thông số kỹ thuật chi tiết

Hệ thống liên lạc: Linh hoạt và đáng tin cậy

Tùy chọn cấu hình: Có ba loại dạng: 2A (thường mở), 2B (thường đóng) và 2C (chuyển đổi). Chúng có thể được sử dụng để đáp ứng các yêu cầu kiểm soát đa dạng.

Khoa học vật liệu:

Danh bạ AgNi: Một lựa chọn linh hoạt cung cấp độ dẫn điện và độ ổn định của tiếp điểm.

Tiếp điểm AgSnO₂: Lý tưởng cho các tải cảm ứng như động cơ và cuộn dây rơle, sản phẩm này được thiết kế cho các tải khó và có tính năng chống hồ quang và mài mòn.

Hiệu suất điện: Định mức tối đa cho tải là 8A ở 250VAC/30VDC, công suất chuyển mạch tối đa là 12A/400VAC và điện trở tiếp xúc ban đầu là 100mΩ. Điều này đảm bảo dẫn truyền hiệu quả cao.

Rào chắn cách nhiệt & an toàn

Điện trở cách điện ≥1000MΩ (tại 500VDC).

Độ bền điện môi toàn diện: 1000VAC giữa các tiếp điểm mở, 2500VAC giữa các bộ tiếp điểm và 4000VAC giữa cuộn dây và các tiếp điểm, tất cả đều trong thời gian một phút.

Khoảng cách đường rò và khe hở ≥15mm, mang lại khả năng cách ly an toàn có độ tin cậy cao.

Hiệu suất cơ học & năng động

Phản hồi nhanh: Kiểm soát thời gian thực chỉ được đảm bảo nếu thời gian hoạt động không lớn hơn 15 ms và thời gian nhả không lớn hơn 5 ms.

Tuổi thọ dài: Tuổi thọ cơ học lên tới 1.000.000 lần hoạt động; độ bền điện vẫn kéo dài dưới tải định mức.

Cấu trúc chắc chắn: Nó chống rung (10–55 Hz, biên độ 1,5 mm) và sốc hủy diệt lên tới 100 g, khiến nó phù hợp với các điều kiện khắc nghiệt.

Khả năng tương thích cuộn dây và ổ đĩa

Chứa 12 điện áp phổ biến từ 3VDC đến 110VDC, tạo điều kiện tích hợp liền mạch với các PLC và bộ điều khiển phổ biến.

Ví dụ điển hình: Biến thể 12VDC (Điện áp hoạt động ≤9,0VDC, điện trở cuộn dây 360Ω); Biến thể 24VDC (Điện áp hoạt động ≤18.0VDC, điện trở cuộn dây 1440Ω), cả hai đều có mức tiêu thụ điện năng thấp khoảng 400mW.

Cấu hình thích ứng môi trường

Nhiệt độ: Phiên bản tiêu chuẩn: -40oC đến 85oC; Phiên bản nhiệt độ cao: lên tới 105oC.

Độ ẩm: 5% đến 90% RH.

Tùy chọn niêm phong:

Loại chống thông lượng: Sản phẩm này phù hợp với môi trường trong nhà sạch sẽ, chẳng hạn như môi trường trong các thiết bị điện tử tiêu dùng và truyền thông.

Loại kín bằng nhựa: Điều này là bắt buộc đối với môi trường công nghiệp và ngoài trời, nơi có khí ăn mòn hoặc ô nhiễm bụi.

Chứng nhận toàn cầu, sự đảm bảo của bạn

Dòng W15-2 có các chứng nhận quốc tế quan trọng là tấm hộ chiếu giúp bạn phân phối sản phẩm toàn cầu.

Chứng nhận UL/C-UL (E475405): Công nhận định mức tải 8A 250VAC/30VDC, hỗ trợ tải động cơ và ánh sáng.

Chứng nhận TUV (R 50332875): Bao gồm tất cả các cấu hình tiếp xúc, chứng nhận tải 12A và hoạt động ở nhiệt độ cao 105oC.

Chứng nhận CQC Trung Quốc (CQC15002137649): Tuân thủ các yêu cầu Chứng nhận Sản phẩm Bắt buộc của Trung Quốc.

Hệ thống cách nhiệt: Vật liệu cách nhiệt UL Class F (155oC) đảm bảo hiệu suất ổn định trong điều kiện nhiệt độ cao kéo dài.

Hướng dẫn lựa chọn và ứng dụng điển hình

Lĩnh vực ứng dụng rộng rãi:

Thiết bị gia dụng: Máy nén điều hòa, động cơ máy giặt, điều khiển thiết bị nhà bếp công suất cao.

Điều khiển công nghiệp: Mô-đun đầu ra PLC, khởi động/dừng động cơ, chuyển mạch bộ gia nhiệt.

Thiết bị tự động hóa: Cánh tay robot, băng tải, điều khiển dây chuyền lắp ráp.

Quản lý năng lượng: Chuyển mạch chuyển UPS, điều khiển biến tần PV, điều khiển mạch cọc sạc EV.

Hướng dẫn lựa chọn chính xác:

Định dạng mô hình: W15-2AST-XXX

Phân tích mã:

Danh bạ: 2A (NO), 2B (NC), 2C (CO)

Niêm phong: Nil (Kiểm chứng thông lượng), S (Niêm phong bằng nhựa)

Vật liệu tiếp xúc: Nil (AgNi), T (AgSnO₂)

Mã đặc biệt: ví dụ: G (Các điểm tiếp xúc mạ vàng cho tín hiệu vi mô)

Điện áp cuộn dây: 3-110VDC tùy chọn

Lời khuyên lựa chọn: Hãy lựa chọn nghiêm ngặt loại niêm phong dựa trên mô tả khả năng thích ứng với môi trường và trường hợp sử dụng cụ thể của bạn.

Những điểm chính về cài đặt và sử dụng

Cài đặt: Gắn trình cắm PCB. Sơ đồ bố trí và nối dây chi tiết (xem dưới cùng) được cung cấp. Dung sai bố cục PCB được đề xuất: ± 0,1mm.

Hàn: Để tránh hư hỏng nhiệt đối với vỏ bọc kín, nên áp dụng quy trình hàn điều chỉnh nhiệt độ.

Ghi chú sử dụng:

Tránh tác động cơ học hoặc rơi rớt.

Không nên dùng cho điều kiện tải rất thấp dưới 5VDC 100mA.

Bảo trì: Đạt được tuổi thọ dự kiến ​​khi hoạt động trong các điều kiện xác định. Đánh giá thường xuyên trạng thái tiếp xúc và thời gian hoạt động giúp duy trì hiệu suất tối ưu.

Kết luận

Rơle dòng W15-2, bao gồm công suất chuyển mạch kép 12A, hiệu suất cách điện, phạm vi nhiệt độ rộng và một số chứng nhận quốc tế, là thành phần đáng tin cậy để cách ly và điều khiển điện trong các ứng dụng trong nước và công nghiệp. Nó cung cấp hiệu suất đáng tin cậy trong thời gian dài trong các ứng dụng tiêu chuẩn và trong môi trường khắc nghiệt liên quan đến nhiệt độ cao hoặc ô nhiễm.

Nếu bạn cần thêm bất kỳ thông tin kỹ thuật, mẫu hoặc hỗ trợ đặt hàng nào, vui lòng liên hệ.
