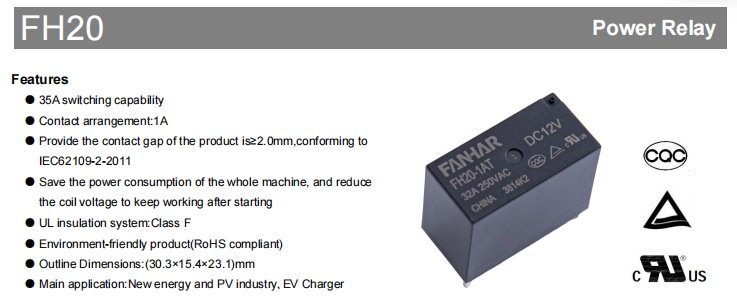

Rơle năng lượng mới dòng FH20: Giải pháp chuyển mạch có độ tin cậy cao cho các thiết bị sạc và năng lượng mới

Ưu điểm cốt lõi: An toàn, hiệu quả và chịu nhiệt

Khoảng cách tiếp xúc đầy đủ để đáp ứng các tiêu chuẩn an toàn quang điện

Khe hở tiếp điểm sau khi rơle mở ảnh hưởng trực tiếp đến độ an toàn cách ly. Dòng FH20 có khe hở tiếp xúc  ≥2,0 mm, hoàn toàn tuân thủ tiêu chuẩn IEC 62109-2-2011 “Yêu cầu an toàn đối với bộ chuyển đổi nguồn để sử dụng trong hệ thống quang điện”. Đối với các bộ biến tần quang điện, tiêu chuẩn này là bắt buộc. Khe hở 2,0 mm đảm bảo ngắt hồ quang hiệu quả ngay cả trong điều kiện quá điện áp, bảo vệ mạch hạ lưu và sự an toàn của người vận hành.

Giảm điện áp giữ sau khi khởi động để giảm đáng kể mức tiêu thụ điện năng của hệ thống

FH20 sử dụng chiến lược làm việc giúp giảm điện áp cuộn dây sau lần chọn đầu tiênlên. Khi rơle đóng, chỉ cần điện áp cuộn dây thấp hơn để duy trì trạng thái tiếp điểm, giảm đáng kể mức tiêu thụ điện của cuộn dây so với chế độ đầy đủ liên tục.truyền động điện áp. Ví dụ: với model 12 V, công suất duy trì thấp hơn nhiều so với mức 1400 mW cần thiết để bắt sóng. Tính năng này đặc biệt có lợi cho các bộ sạc và bộ biến tần yêu cầu chế độ chờ lâu hoặc hoạt động liên tục, giúp giảm hiệu quả mức tăng nhiệt độ hệ thống và tổn thất năng lượng.

Hệ thống cách nhiệt UL Class F cho khả năng chịu nhiệt độ cao hơn

Đánh giá khả năng chịu nhiệt của hệ thống cách nhiệt quyết định tuổi thọ của rơle trong điều kiện nhiệt độ cao. Dòng FH20 sử dụng hệ thống cách nhiệt Loại F được UL công nhận, cho phép cuộn dây nóng tối đanhiệt độ tại chỗ là 155 °C—cao hơn 25 °C so với loại B thông thường (130 °C). Điều này có nghĩa là ở nhiệt độ môi trường xung quanh là 85 °C, rơle vẫn có biên nhiệt rộng, khiến nó đặc biệt thích hợp cho các thiết bị lắp đặt trong môi trường kín, thông gió kém hoặc ngoài trời có nhiệt độ cao.

Vật liệu thân thiện với môi trường, tuân thủ RoHS

Từ tiếp điểm đến vỏ, sản phẩm sử dụng vật liệu đáp ứng yêu cầu RoHS, không chứa chì, thủy ngân, crom hóa trị sáu và các chất độc hại khác, đảm bảo rào cảntự do xuất khẩu sang các khu vực có quy định nghiêm ngặt về môi trường như EU.

Khả năng tải và thông số điện

Dòng FH20 sử dụng cách bố trí tiếp điểm 1A (cực đơn, thường mở), với vật liệu tiếp xúc AgSnO₂ (bạc oxit thiếc). Vật liệu này có khả năng chống hàn và xói mòn hồ quang tuyệt vời, khiến nó đặc biệt thích hợp cho việc chuyển mạch thường xuyên các tải điện trở có dòng điện cao.

Các chỉ số điện chính được tóm tắt trong bảng dưới đây:

Điện trở tiếp xúc thấp đảm bảo tổn hao dẫn điện ở mức tối thiểu, trong khi độ bền điện môi cao mang lại giới hạn an toàn rộng rãi để cách ly điện áp cao-thấp. Thời gian vận hành và nhả đáp ứng các yêu cầu về tốc độ phản hồi của hầu hết các ứng dụng điều khiển công nghiệp và điện tử công suất.

Thông số kỹ thuật cuộn dây và hướng dẫn lựa chọn

FH20 cung cấp nhiều điện áp cuộn dây tiêu chuẩn từ 5 V đến 24 V, tất cả đều có công suất định mức 1400 mW. Các thông số điện chính cho các model thường được sử dụng được tóm tắt bên dưới để khớp nhanh với điện áp điều khiển hệ thống của bạn:

Mẹo lựa chọn : Điện áp hoạt động là mức điện áp yêu cầu tối thiểu để nhận tín hiệu đáng tin cậy; điện áp ổ đĩa phải được thiết kế để không giảm xuống dưới giá trị này. Điện áp giải phóng xác định độ nhạy giảmtắt khi tắt nguồn. Nếu mức tiêu thụ điện năng cực thấp là rất quan trọng thì có thể chọn điện áp cuộn dây cao hơn (ví dụ: 24 V) vì dòng điện hoạt động của nó thấp hơn và kết hợp với tính năng giữ sau khi khởi động, tổng mức tiêu thụ điện năng có thể giảm hơn nữa.

Độ bền cơ học và khả năng thích ứng với môi trường

Thiết bị năng lượng mới thường phải đối mặt với rung động, sốc và biến đổi nhiệt độ rộng. Dòng FH20 vượt trội về hiệu suất cơ học:

Chống sốc : Sốc chức năng lên tới 196 m/s² (20 g), va đập phá hủy lên tới 980 m/s² (100 g), đủ để chịu được các tác động vô tình trong quá trình vận chuyển và lắp đặt.

Chống rung : 10 Hz ~ 55 Hz ở biên độ 1,5 mm, đảm bảo hoạt động ổn định gần các nguồn rung như quạt và máy nén.

Phạm vi nhiệt độ hoạt động : -40 °C ~ 85 °C, bao gồm các điều kiện ngoài trời ở hầu hết các vùng của Trung Quốc; Khả năng chịu độ ẩm từ 5% đến 85% đối với môi trường ẩm ướt.

Về độ bền, tuổi thọ cơ học là 2×10⁵ khi vận hành, trong khi tuổi thọ điện (tải điện trở, 32 A 250 VAC, BẬT/TẮT = 1 giây / 9 giây) đạt đến 3×10⁴ khi vận hành, đáp ứng vài năm sử dụng bình thường trong bộ sạc, bộ biến tần và thiết bị tương tự.

Kiểu dáng bao vây và lựa chọn môi trường

FH20 có hai loại bảo vệ bên trong, cho phép bạn lựa chọn tùy theo độ sạch của môi trường làm việc thực tế:

Loại chống thông lượng : Thích hợp cho môi trường trong nhà sạch sẽ không có khí ăn mòn (H₂S, SO₂, NO₂, v.v.) và bụi dẫn điện. Loại này ngăn chặn sự xâm nhập của chất trợ dung trong quá trình hàn và mang lại lợi thế về chi phí.

Loại kín bằng nhựa : Được khuyến nghị cho những môi trường không sạch sẽ có thể chứa khí hoặc bụi ăn mòn, chẳng hạn như khu công nghiệp hoặc tủ ngoài trời. Cấu trúc kín cách ly hiệu quả hơn các chất gây ô nhiễm bên ngoài, đảm bảo thời gian sử dụng lâu dài.điện trở tiếp xúc thấp.

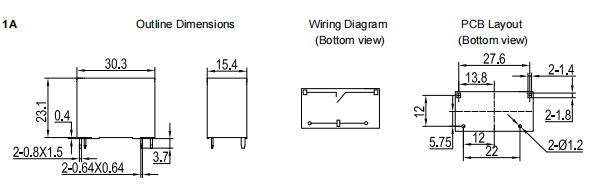

Cả hai loại đều có cùng kích thước bên ngoài: 30,3 mm (L) × 15,4 mm (W) × 23,1 mm (H). Chúng được thiết kế để gắn chốt PCB tiêu chuẩn và nặng khoảng 20,7 g. Dung sai bố cục PCB phải được kiểm soát trong phạm vi ± 0,1 mm; để biết dung sai kích thước phác thảo, vui lòng tham khảo ghi chú chi tiết trong biểu dữ liệu.

Sơ lược về phê duyệt quốc tế

Dòng FH20 đã đạt được các chứng nhận an toàn cần thiết cho các thị trường lớn trên toàn cầu, tạo điều kiện thuận lợi cho việc xuất khẩu các sản phẩm cuối cùng của bạn:

Cả ba chứng nhận đều sử dụng tiếp điểm AgSnO₂ và bao gồm cả xếp hạng 32 A liên tục và tối đa 35 A ở mức nhiệt độ 85°C, đảm bảo tuân thủ trong các điều kiện vận hành khắc nghiệt.
