Vào thời điểm việc sản xuất năng lượng mới, hệ thống lưu trữ năng lượng và cột sạc xe điện đang nhanh chóng trở nên phổ biến, rơle năng lượng mới, với tư cách là bộ phận chuyển mạch chính trong mạch, ảnh hưởng trực tiếp đến hoạt động ổn định của thiết bị hoàn chỉnh thông qua khả năng mang dòng, mức cách ly an toàn và độ tin cậy lâu dài. FH20T là rơle PCB công suất cao được thiết kế cho những nhu cầu này. Nó cung cấp khả năng chuyển mạch 43A, 1 tiếp điểm Dạng A, tùy chọn khe hở tiếp điểm 2,0mm và chức năng giữ cuộn dây tiết kiệm năng lượng, khiến nó trở thành lựa chọn lý tưởng cho bộ biến tần quang điện, cọc sạc và các ứng dụng khác.

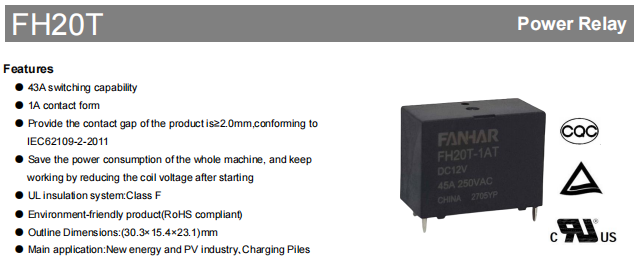

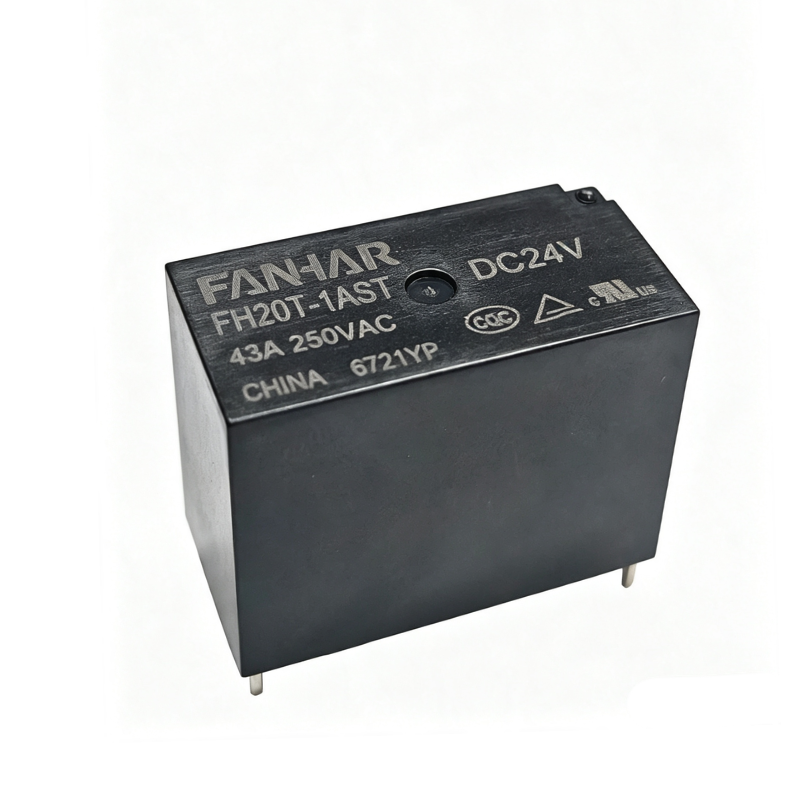

Rơle năng lượng mới FH20T 43A FANHAR FH20T là rơle PCB có khả năng chuyển mạch 43A, 1 tiếp điểm Dạng A và khoảng cách tiếp điểm 2,0mm tùy chọn. Nó tuân theo tiêu chuẩn IEC62109-2:2011 và phù hợp cho năng lượng mới, quang điện, cọc sạc và các ứng dụng khác. Nó hỗ trợ giảm điện áp cuộn dây sau khi khởi động để duy trì hoạt động, tiết kiệm điện năng tiêu thụ tổng thể. Nó có hệ thống cách nhiệt UL Class F và tuân thủ RoHS. Xem sản phẩm → Ưu điểm cốt lõi: An toàn, hiệu quả, chịu nhiệt độ cao
Khoảng cách tiếp xúc đủ, đáp ứng tiêu chuẩn an toàn quang điện
Khe hở sau khi các tiếp điểm bên trong của rơle mở ảnh hưởng trực tiếp đến độ an toàn cách ly. FH20T cung cấp hai tùy chọn khoảng cách tiếp xúc: loại Nil tiêu chuẩn là 1,8mm và loại BG là 2,0mm. Khi khe hở tiếp xúc của sản phẩm ≥2,0mm, nó tuân thủ tiêu chuẩn IEC62109-2:2011, "Yêu cầu an toàn đối với bộ chuyển đổi nguồn cho hệ thống điện quang điện". Đối với các ứng dụng điện áp cao như bộ biến tần quang điện và cột sạc, việc chọn phiên bản BG có thể đáp ứng tốt hơn các yêu cầu cách ly an toàn.
Giảm điện áp sau khi khởi động để giữ, giảm đáng kể mức tiêu thụ điện năng tổng thể
FH20T hỗ trợ chiến lược làm việc giảm điện áp cuộn dây sau khi khởi động để duy trì hoạt động. Sau khi rơle kéo vào, chỉ cần duy trì điện áp cuộn dây thấp hơn để giữ cho các tiếp điểm đóng lại. So với việc điều khiển toàn điện áp liên tục, điều này có thể giảm mức tiêu thụ điện năng của cuộn dây một cách hiệu quả. Các khuyến nghị về điện áp giữ được đưa ra trong biểu dữ liệu là:
- Nhiệt độ môi trường xung quanh 23°C: điện áp giữ 40%–70% Un
- Nhiệt độ môi trường xung quanh 85°C: điện áp giữ 40%–55% Un
Chức năng này giúp giảm nhiệt độ hệ thống tăng lên và tổn thất điện năng, phù hợp cho các trạm sạc, bộ biến tần và các thiết bị khác cần chế độ chờ lâu dài hoặc hoạt động liên tục.
Hệ thống cách nhiệt UL Class F, thích ứng với môi trường nhiệt độ cao
FH20T sử dụng hệ thống cách nhiệt UL Class F, giúp duy trì độ tin cậy cách nhiệt trong môi trường nhiệt độ cao. Phạm vi nhiệt độ môi trường hoạt động của nó là -40°C đến 85°C, thích ứng với các yêu cầu về nhiệt độ rộng của các kịch bản kiểm soát công nghiệp và năng lượng mới.
Vật liệu thân thiện với môi trường, tuân thủ RoHS
Sản phẩm tuân thủ các yêu cầu về môi trường RoHS và không chứa các chất có hại như chì, thủy ngân và crom hóa trị sáu. Nó có thể đáp ứng yêu cầu của các khu vực có quy định nghiêm ngặt về môi trường, chẳng hạn như Liên minh Châu Âu, để xuất khẩu.
Công suất tải và thông số điện
Hệ thống tiếp xúc của FH20T sử dụng vật liệu AgSnO₂, kết hợp khả năng chống hàn và xói mòn hồ quang. Điện trở tiếp điểm ban đầu được kiểm soát ở mức 100mΩ (trong điều kiện thử nghiệm 6VDC 1A), đảm bảo tổn thất dẫn điện thấp. Về hiệu suất cách điện, điện trở cách điện ban đầu đạt 1000MΩ (500VDC), cường độ điện môi giữa các tiếp điểm mở là 2500VAC/1 phút và cường độ điện môi giữa cuộn dây và các tiếp điểm là 4500VAC/1 phút, cung cấp đủ biên độ an toàn cho cách ly điện áp cao-thấp. Thời gian hoạt động là 20ms và thời gian nhả là 10ms, đáp ứng yêu cầu tốc độ phản hồi của hầu hết các ứng dụng điều khiển công nghiệp và điện tử công suất.
Các thông số tải và điện chính
| Mục | tham số |
|---|---|
| Mẫu liên hệ | 1A |
| Tài liệu liên hệ | AgSnO₂ |
| Tải định mức | 43A 250VAC |
| Tối đa. điện áp chuyển mạch | 277VAC |
| Tối đa. chuyển mạch hiện tại | 43A |
| Tối đa. công suất chuyển mạch | 11250VA |
| Tối thiểu. tải cho phép | 5VDC 100mA |
| Điện trở tiếp xúc | 100mΩ (6VDC 1A) |
| Điện trở cách điện | 1000MΩ (500VDC) |
| Độ bền điện môi | Giữa các tiếp điểm mở: 2500VAC, 1 phút; giữa cuộn dây và các tiếp điểm: 4500VAC, 1 phút |
| thời gian vận hành | 20ms |
| Thời gian phát hành | 10ms |
| Chấm dứt | PCB |
Thông số cuộn dây và khả năng tiết kiệm năng lượng
FH20T cung cấp ba điện áp cuộn dây tiêu chuẩn: DC5V, DC12V và DC24V, tất cả đều có công suất danh định là 3800mW. Điện áp cuộn dây khác nhau tương ứng với điện áp hoạt động, điện áp giải phóng, dòng điện định mức và điện trở cuộn dây khác nhau, cho phép người dùng nhanh chóng khớp theo điện áp điều khiển hệ thống. Điện áp hoạt động là điện áp tối thiểu cần thiết để rơle kéo vào đáng tin cậy và thiết kế phải đảm bảo rằng điện áp truyền động không thấp hơn giá trị này; điện áp giải phóng xác định độ nhạy của việc thiết lập lại tắt nguồn.
Thông số cuộn dây
| danh nghĩa Điện áp | Vận hành điện áp VDC | Giải phóng điện áp VDC | Xếp hạng hiện tại (±10%) | Khả năng kháng Coll (±10%) | danh nghĩa quyền lực | Điện áp tối đa |
|---|---|---|---|---|---|---|
| DC 5V | 3,75 | 0.25 | 760mA | 6,60Ω | 3800mW | DC 6.0V |
| DC 12V | 9,00 | 0.60 | 316,7mA | 37.9 | DC 14.4V | |
| Dung sai | 0,1% đến 5% | 1.20 | 158,3mA | 151.6 | DC 28,8V |
Khuyến nghị giữ điện áp: ở nhiệt độ môi trường xung quanh là 23°C, điện áp duy trì là 40%–70% Un; ở 85°C, nó là 40%–55% Un. Bằng cách giảm điện áp sau khi khởi động để giữ, rơle có thể vẫn được kéo vào đồng thời giảm mức tiêu thụ điện năng của cuộn dây một cách hiệu quả, giúp thiết bị hoàn chỉnh đạt được thiết kế tiết kiệm năng lượng. Nếu hệ thống có yêu cầu cực kỳ cao về mức tiêu thụ điện năng, có thể chọn điện áp cuộn dây cao hơn (chẳng hạn như 24V). Dòng điện hoạt động của nó nhỏ hơn và với chức năng giữ điện áp giảm, tổng mức tiêu thụ điện năng có thể giảm hơn nữa.
Độ bền cơ học và khả năng thích ứng môi trường
Thiết bị năng lượng mới thường phải đối mặt với hiện tượng rung, sốc và thay đổi nhiệt độ trên diện rộng. FH20T hoạt động tốt về hiệu suất cơ học: khả năng chống va đập chức năng có thể đạt tới 196m/s² (20g) và khả năng chống va đập phá hủy đạt 980m/s² (100g), đủ để đối phó với các va chạm vô tình trong quá trình vận chuyển và lắp đặt. Khả năng chống rung là 10Hz–55Hz với biên độ 1,5mm, đảm bảo hoạt động ổn định gần các nguồn rung như quạt, máy nén. Phạm vi nhiệt độ hoạt động là -40°C đến 85°C và khả năng chịu độ ẩm là 5%–85%, thích ứng với môi trường ẩm ướt.
| Mục | tham số |
|---|---|
| Chống sốc | Chức năng: 196m/s² (20g); sức phá hủy: 980m/s² (100g) |
| Chống rung | 10Hz–55Hz, 1,5 mm DA |
| -40°C đến 85°C | 0,1% đến 5% |
| Độ ẩm hoạt động | 5%–85% |
| Tuổi thọ cơ khí | 2×10⁵ hoạt động |
| Tuổi thọ điện | 43A 250VAC, 2×10⁴ hoạt động (BẬT/TẮT=1s/9s, nhiệt độ phòng) |
| cân nặng | Xấp xỉ. 23g |
Về tuổi thọ, tuổi thọ cơ học là 2×10⁵ hoạt động và tuổi thọ điện là 2×10⁴ hoạt động dưới 43A 250VAC, tỷ lệ BẬT/TẮT 1 giây/9 giây và điều kiện nhiệt độ phòng. Dữ liệu tuổi thọ trên là giá trị tham chiếu trong các điều kiện thử nghiệm được chỉ định trong biểu dữ liệu. Tuổi thọ thực tế sẽ bị ảnh hưởng bởi loại tải, tần số chuyển mạch, nhiệt độ môi trường và các yếu tố khác. Đối với các thiết bị như cọc sạc và bộ biến tần, mức tuổi thọ này có thể đáp ứng được vài năm cho chu kỳ sử dụng thông thường.
Xây dựng và lựa chọn dựa trên môi trường hoạt động
FH20T cung cấp hai phương pháp bảo vệ cấu trúc bên trong, có thể được lựa chọn tùy theo độ sạch của môi trường làm việc thực tế:
- Chống từ thông: Thích hợp cho môi trường sạch sẽ, không có các loại khí ăn mòn như H₂S, SO₂, NO₂ và bụi dẫn điện. Loại này có thể ngăn chặn từ thông xuyên qua trong quá trình hàn và có lợi thế về chi phí.
- Nhựa kín: Được khuyên dùng cho các môi trường không sạch sẽ như khu công nghiệp và tủ ngoài trời có thể chứa khí hoặc bụi ăn mòn. Cấu trúc kín bằng nhựa có thể cách ly các chất ô nhiễm bên ngoài hiệu quả hơn và đảm bảo khả năng chống tiếp xúc thấp trong thời gian dài.
Hai cấu trúc có cùng kích thước đường viền: 30,3mm (L) × 15,4mm (W) × 23,1mm (H). Họ sử dụng cách lắp pin PCB tiêu chuẩn. Dung sai bố cục PCB được khuyến nghị kiểm soát trong phạm vi ± 0,1mm. Để biết dung sai kích thước phác thảo, vui lòng tham khảo các chú thích chi tiết trong biểu dữ liệu.
Ứng dụng điển hình
FH20T được thiết kế chủ yếu cho năng lượng mới, ngành công nghiệp quang điện và cột sạc. Trong các ứng dụng này, nó được sử dụng làm rơle nguồn gắn trên PCB để chuyển mạch tải và điều khiển nguồn trong đó yêu cầu khả năng chuyển mạch 43A, hiệu suất cách điện cao và kích thước nhỏ gọn.
Bộ biến tần quang điện và hệ thống PV
FH20T có thể được sử dụng trong các bộ biến tần quang điện và hệ thống PV để chuyển mạch tải, điều khiển nguồn phụ và điều khiển đầu ra. Khi thiết kế cần tuân thủ tiêu chuẩn IEC62109-2:2011, có thể chọn phiên bản BG có khe hở tiếp xúc 2.0mm.
Cọc sạc
Trong các cột sạc, FH20T có thể được sử dụng để chuyển mạch nguồn bên trong, điều khiển đầu ra và điều khiển tải phụ. Khả năng chuyển mạch 43A và khả năng gắn PCB giúp nó phù hợp với các thiết kế thiết bị sạc nhỏ gọn.
Thiết bị năng lượng mới
Đối với các thiết bị năng lượng mới khác, FH20T cung cấp giải pháp chuyển mạch để điều khiển nguồn và chuyển mạch tải. Nếu rơle được sử dụng để mang dòng điện liên tục, việc giảm công suất phải được đánh giá dựa trên nhiệt độ môi trường, lá đồng PCB và độ tăng nhiệt độ đầu cực.
Câu hỏi thường gặp
Câu hỏi 1: FH20T cung cấp thông số điện áp cuộn dây nào?
Điện áp cuộn dây tiêu chuẩn bao gồm DC5V, DC12V và DC24V, tất cả đều có công suất danh định là 3800mW. Để biết điện áp hoạt động cụ thể, điện áp giải phóng và điện trở cuộn dây, vui lòng tham khảo bảng "Thông số kỹ thuật cuộn dây" ở trên.
Câu 2: Làm thế nào để lựa chọn giữa loại được chống thấm và bịt kín bằng nhựa?
Đánh giá theo độ sạch của môi trường hoạt động: môi trường sạch sẽ (không có các khí ăn mòn như H₂S, SO₂, NO₂, bụi và các chất ô nhiễm khác) nên sử dụng Flux proofed; môi trường không sạch sẽ (có chứa các loại khí ăn mòn hoặc chất ô nhiễm nêu trên) nên sử dụng Nhựa kín.
Câu 3: Sản phẩm có đáp ứng yêu cầu về môi trường không?
Có, FH20T là sản phẩm tuân thủ RoHS.
Câu hỏi 4: 43A của FH20T là khả năng mang dòng liên tục hay khả năng chuyển mạch?
Bảng dữ liệu chỉ định tải định mức 43A 250VAC (tải điện trở), dòng điện chuyển mạch tối đa là 43A và công suất chuyển mạch tối đa là 11250VA. Nếu được sử dụng để mang dòng điện liên tục, việc đánh giá giảm điện áp phải được thực hiện kết hợp với nhiệt độ môi trường, lá đồng PCB và độ tăng nhiệt độ đầu cuối.
Kết luận
Rơle năng lượng mới FH20T có khả năng chuyển mạch 43A, khoảng cách an toàn ≥2.0mm phiên bản BG, tuân thủ IEC62109-2:2011, hệ thống cách điện UL Class F và chức năng giữ giảm điện áp cuộn dây làm khả năng cạnh tranh cốt lõi của nó. Nó không chỉ đáp ứng các yêu cầu cách ly an toàn nghiêm ngặt của bộ biến tần quang điện mà còn thích ứng với việc theo đuổi dòng điện cao và tuổi thọ cao trong các cọc sạc xe điện. Thiết kế PCB nhỏ gọn và khả năng thích ứng linh hoạt với môi trường khiến nó trở thành bộ phận chuyển mạch đáng tin cậy trong các sản phẩm năng lượng mới.
Để biết thêm các mẫu điện áp cuộn dây hoặc dịch vụ tùy chỉnh, vui lòng liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi. Thông số kỹ thuật có thể thay đổi mà không cần thông báo. Vui lòng tham khảo bảng dữ liệu chính thức mới nhất.
