Rơle FH28: Giải pháp tự động hóa và điện tử ô tô hiệu suất cao

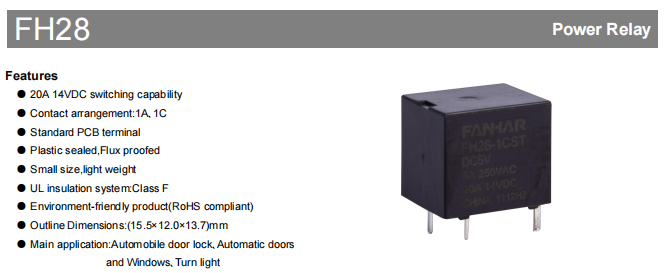

Rơle FH28 là rơle gắn trên PCB hiệu suất cao được sản xuất bởi Công ty TNHH Điện tử Chiết Giang Fanhar, dành cho hệ thống điều khiển tự động và điện tử ô tô.  Rơle này có cấu trúc bọc nhựa, có công suất chuyển mạch 20A ở 14VDC, có kích thước nhỏ gọn 15,5 x 12,0 x 13,7 mm, nặng khoảng 6 gram và tuân thủ các quy định về môi trường RoHS.

Hiệu suất điện tuyệt vời

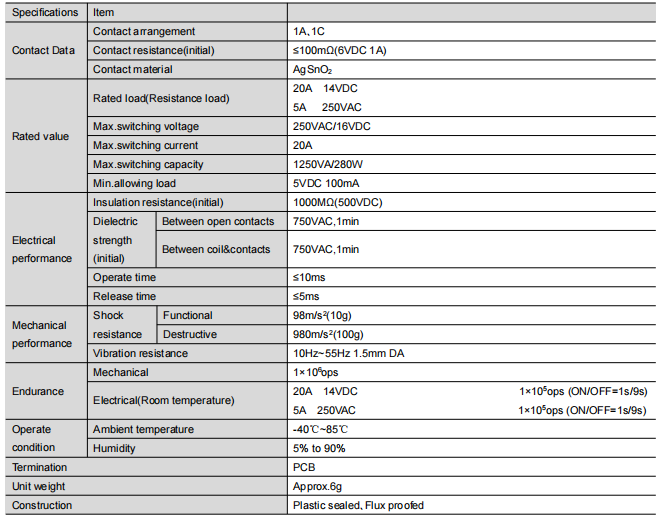

Đặc điểm liên hệ

Vật liệu tiếp xúc hợp kim đặc biệt được sử dụng và điện trở tiếp xúc ban đầu được kiểm soát chặt chẽ trong phạm vi 100mΩ (điều kiện thử nghiệm 6VDC 1A).

Điện trở tiếp xúc thấp đảm bảo giảm thiểu tổn thất truyền tín hiệu, đặc biệt phù hợp với các hệ thống điều khiển chính xác.

Bề mặt tiếp xúc được xử lý đặc biệt để ngăn chặn hiệu quả hồ quang và kéo dài tuổi thọ.

Khả năng chịu tải

Thiết kế xếp hạng kép: 20A/14V DC và 5A/250V AC.

Công suất chuyển mạch tối đa lên tới 1250VA/280W đáp ứng hầu hết các yêu cầu điện tử ô tô.

Tải tối thiểu cho phép thấp tới 5VDC/100mA, thích ứng với các tình huống chuyển đổi tín hiệu nhỏ.

Đặc tính cách nhiệt

Điện trở cách điện ban đầu lên tới 1000MΩ (điện áp thử nghiệm 500VDC)

Điện áp tiếp xúc chịu được 750VAC trong 1 phút mà không bị hỏng

Lớp cách nhiệt UL Class F để đảm bảo an toàn và độ tin cậy trong môi trường nhiệt độ cao.

Tốc độ phản hồi

Thời gian đáp ứng nhanh 10ms cho thời gian hút và 5ms cho thời gian nhả.

Đặc biệt thích hợp cho các hệ thống điện tử ô tô hiện đại yêu cầu chuyển mạch tần số cao.

Thiết kế hệ thống điện từ được tối ưu hóa đảm bảo hoạt động ổn định

Cấu trúc cơ khí chắc chắn và đáng tin cậy

Thiết kế cơ khí của sản phẩm phản ánh trí tuệ kỹ thuật:

Gói nhỏ gọn với kích thước 15,5 x 12,0 x 13,7mm và kiểm soát trọng lượng 6g, phù hợp cho các ứng dụng bị giới hạn về không gian

Khả năng chống rung cực tốt, chịu được va đập 980m/s² (10g), thích ứng với môi trường rung động như ô tô

Hiệu suất ổn định trong môi trường rung động, hoạt động đáng tin cậy ở dải tần 10Hz~55Hz với biên độ 1,5mm.

Quá trình niêm phong bằng nhựa ngăn chặn hiệu quả sự xâm nhập của chất trợ dung và nâng cao độ tin cậy lâu dài của sản phẩm.

Nhiều kịch bản ứng dụng

Rơle FH28 thể hiện giá trị của chúng trong nhiều lĩnh vực:

Hệ thống điện tử ô tô, lý tưởng cho việc điều khiển khóa cửa, hệ thống đèn báo rẽ, cửa sổ chỉnh điện.

Trong lĩnh vực tự động hóa công nghiệp, nó phù hợp cho việc điều khiển cửa tự động, thiết bị khóa liên động an toàn và các vị trí quan trọng khác.

Trong lĩnh vực thiết bị gia dụng, nó cung cấp khả năng chuyển mạch đáng tin cậy cho hệ thống điều khiển nhà thông minh và rèm tự động.

Trong lĩnh vực thiết bị đo đạc, nó đóng vai trò quan trọng là thành phần cốt lõi của mô-đun chuyển mạch tín hiệu.

Hướng dẫn tuyển chọn chuyên nghiệp

Điểm lựa chọn cho các tình huống ứng dụng khác nhau:

Cấu hình tiếp điểm: 1A (thường mở) phù hợp với các mạch chuyển mạch đơn giản và 1C (chuyển đổi) phù hợp với các tình huống yêu cầu chức năng chuyển mạch.

Khả năng thích ứng với môi trường: Chống chất trợ dung cho môi trường sạch, Bịt kín bằng nhựa cho khí ăn mòn.

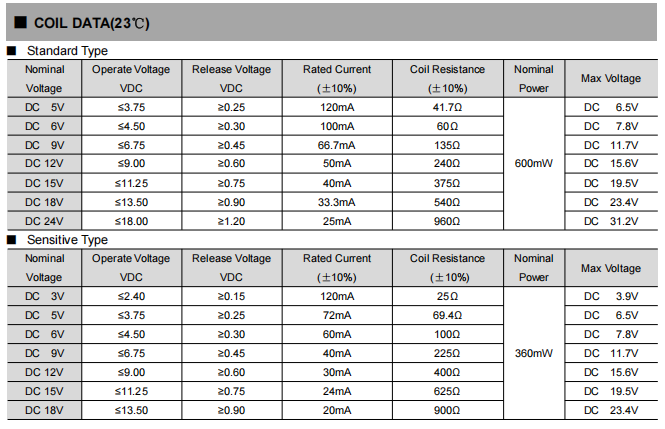

Đề xuất kết hợp điện áp: cuộn dây tiêu chuẩn phù hợp với điện áp thông thường, cuộn dây nhạy cảm (loại L) phù hợp hơn cho ứng dụng điện áp thấp.

Biện pháp phòng ngừa khi lắp đặt: Môi trường có độ rung cao đòi hỏi phải đặc biệt chú ý đến các phương pháp cố định để đảm bảo kết nối đáng tin cậy.

Xác minh độ tin cậy nghiêm ngặt

Sản phẩm đã trải qua quá trình kiểm tra và xác nhận nghiêm ngặt:

Kiểm tra tuổi thọ tải: 100.000 hoạt động ở DC14V/20A, hơn 1 triệu hoạt động ở AC250V/5A.

Kiểm tra khả năng thích ứng với môi trường: chu kỳ nhiệt độ -40oC ~ 85oC, xác minh lâu dài môi trường nóng ẩm 90% RH

Kiểm tra độ tin cậy cơ học: độ rung 55Hz, tác động 10g và xác minh các điều kiện khắc nghiệt khác.

Kiểm tra độ bền vật liệu: vật liệu tiếp xúc vẫn duy trì đặc tính tiếp xúc tốt sau thời gian dài sử dụng.

Gợi ý ứng dụng thực tế

Các biện pháp phòng ngừa trong các ứng dụng kỹ thuật:

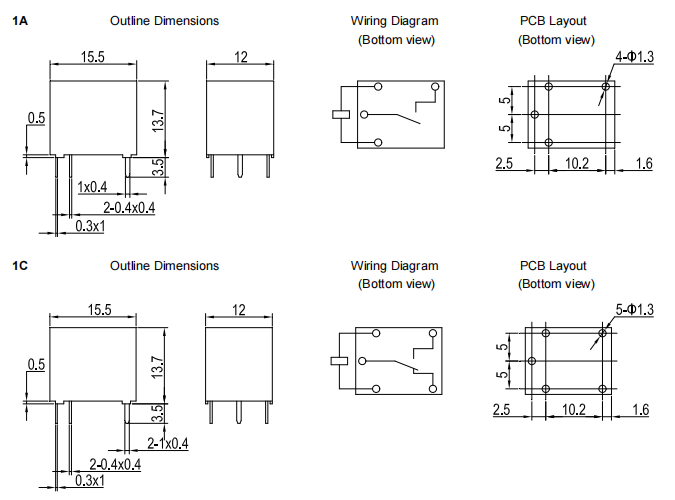

Tuân thủ nghiêm ngặt các bản vẽ kích thước khi thiết kế PCB, đặc biệt chú ý đến khoảng cách giữa các chân 10,2mm.

Việc bố trí phải được thực hiện với khoảng cách điện vừa đủ, có tính đến nhu cầu tản nhiệt để tránh hiện tượng quá nhiệt cục bộ.

Tránh vượt quá thông số định mức tối đa, tránh va đập, rơi rớt cơ học.

Bảo trì thường xuyên để kiểm tra tình trạng tiếp xúc và giữ cho môi trường làm việc sạch sẽ.

Rơle FH28 đang trở thành lựa chọn quan trọng cho thiết bị điện tử ô tô và điều khiển công nghiệp nhờ các thông số hiệu suất chuyên nghiệp và hiệu suất chất lượng đáng tin cậy. Thông qua sự đổi mới liên tục, Chiết Giang Fanhar Electronics cung cấp các giải pháp chuyển tiếp đáng tin cậy cho thị trường.
