Trang chủ / Tin tức / Tin tức ngành / Rơle nguồn FH12 40A cho thiết bị điều khiển công nghiệp, hàn điểm và cấp điện
các Rơle nguồn FH12 được thiết kế để chuyển mạch dòng điện cao trong điều khiển công nghiệp, máy hàn điểm và thiết bị cấp điện. Có dòng chuyển mạch tối đa là 40A , độ bền điện môi của 2500VAC giữa cuộn dây và địa chỉ liên lạc , và một Hệ thống cách nhiệt lớp F UL , FH12 cung cấp hiệu suất điện đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi khắt khe. Có sẵn ở cả hai nhựa kín và chống thông lượng công trình xây dựng, nó có thể được lựa chọn theo các môi trường hoạt động khác nhau.

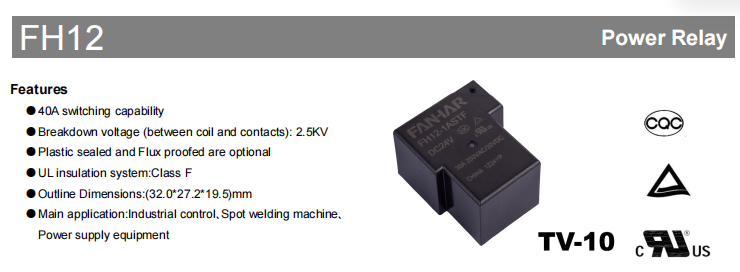

1. Các tính năng chính của FH12 Rơle điện
Khả năng chuyển mạch 40A
các FH12 supports a maximum switching current of 40A với công suất chuyển mạch tối đa là 7500VA , làm cho nó phù hợp cho các ứng dụng yêu cầu chuyển đổi dòng điện cao đáng tin cậy.
Cách điện đáng tin cậy
các relay provides an insulation resistance of 1000MΩ (500VDC) và a dielectric strength of 2500VAC giữa cuộn dây và địa chỉ liên lạc , giúp duy trì cách ly điện an toàn trong quá trình vận hành.
Nhiều cấu hình liên hệ
các FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
cho phép người dùng lựa chọn cấu hình phù hợp cho các thiết kế mạch khác nhau.
Cấu trúc kín hoặc chống thông lượng bằng nhựa
Có hai lựa chọn về kết cấu: chống từ thông và bịt kín bằng nhựa.
cáco bảng dữ liệu, phiên bản chống từ thông được khuyên dùng cho môi trường sạch, trong khi phiên bản kín bằng nhựa phù hợp với môi trường chứa bụi hoặc khí ăn mòn như H₂S, SO₂ và NO₂.
Hệ thống cách nhiệt lớp F
các FH12 complies with the Hệ thống cách nhiệt UL Class F , đáp ứng yêu cầu cách nhiệt quốc tế cho các thiết bị điện công nghiệp.

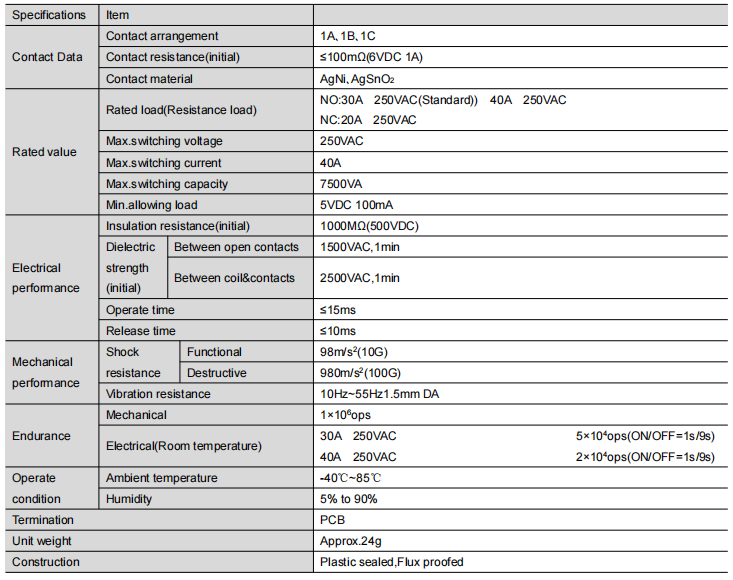

2. Thông số kỹ thuật
3. Hiệu suất
các FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
Hiệu suất điện
- Điện trở cách điện: 1000MΩ (500VDC)
- Độ bền điện môi giữa các tiếp điểm mở: 1500VAC trong 1 phút
- Độ bền điện môi giữa cuộn dây và tiếp điểm: 2500VAC trong 1 phút
Tốc độ vận hành
- Thời gian vận hành: 15ms
- Thời gian phát hành: 10ms
Hiệu suất cơ khí
- Chức năng chống sốc: 98m/s² (10G)
- Khả năng chống sốc phá hủy: 980m/s² (100G)
- Khả năng chống rung: 10Hz–55Hz, biên độ gấp đôi 1,5mm
Cuộc sống phục vụ
- Độ bền cơ học: Hoạt động 1 × 10⁶
- Độ bền điện:
- 30A 250VAC: Hoạt động 5 × 10⁴
- 40A 250VAC: Hoạt động 2 × 10⁴

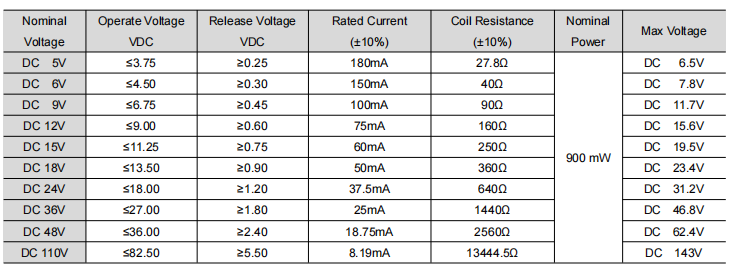

4. Điện áp cuộn dây có sẵn
các FH12 supports multiple DC coil voltage options, including:
5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V và 110V DC , cho phép rơle phù hợp với các yêu cầu điện áp hệ thống khác nhau.
5. Ứng dụng điển hình
Theo bảng dữ liệu sản phẩm, FH12 được thiết kế chủ yếu cho:
Thích hợp cho các thiết bị điều khiển công nghiệp yêu cầu chuyển mạch tải dòng điện cao một cách đáng tin cậy.
Máy hàn điểm
Được thiết kế cho thiết bị hàn điểm yêu cầu hiệu suất chuyển mạch rơ-le ổn định.
Thiết bị cung cấp điện
Áp dụng cho các thiết bị cung cấp điện yêu cầu hiệu suất chuyển mạch đáng tin cậy trong phạm vi định mức điện được chỉ định.

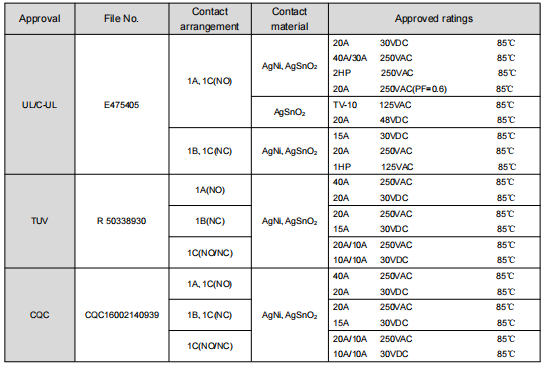

6 . Chứng nhận an toàn
các FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
các approved ratings vary depending on the contact arrangement and contact material.
7. Câu hỏi thường gặp (FAQ)
Câu hỏi 1: Dòng điện chuyển mạch tối đa của Rơle nguồn FH12 là bao nhiêu?
các FH12 supports a maximum switching current of 40A và a maximum switching capacity of 7500VA .
Q2: Có những cách sắp xếp liên hệ nào?
các relay is available in 1A (Thường mở), 1B (Thường đóng) và 1C (Chuyển đổi) cấu hình liên lạc.
Câu 3: Những lựa chọn điện áp cuộn dây nào có sẵn?
các FH12 supports DC coil voltages of 5V, 6V, 9V, 12V, 15V, 18V, 24V, 36V, 48V và 110V .
Câu 4: Những tài liệu liên lạc nào có sẵn?
các relay offers AgNi và AgSnO₂ vật liệu liên lạc. Theo bảng dữ liệu, AgSnO₂ địa chỉ liên lạc được khuyến khích cho các ứng dụng có dòng điện tăng cao.
Câu 5: FH12 hỗ trợ nhiệt độ hoạt động nào?
các specified ambient operating temperature is -40°C đến 85°C , với phạm vi độ ẩm hoạt động là 5% đến 90% .
Câu 6: FH12 có những chứng nhận gì?
các FH12 has obtained UL/cUL, TÜV và CQC chứng nhận an toàn, với xếp hạng được phê duyệt tùy thuộc vào cấu hình sản phẩm.
8. Kết luận
The Rơle nguồn FH12 40A kết hợp công suất chuyển mạch cao, cách điện đáng tin cậy, cấu hình nhiều tiếp điểm và các tùy chọn kết cấu linh hoạt trong một thiết kế nhỏ gọn. Hỗ trợ điện áp cuộn dây DC từ 5V đến 110V và được chứng nhận bởi UL/cUL, TÜV và CQC , nó được thiết kế để điều khiển công nghiệp, máy hàn điểm và thiết bị cấp điện trong các điều kiện vận hành được chỉ định.
Để biết thêm thông tin kỹ thuật, chi tiết đặt hàng hoặc hỗ trợ lựa chọn sản phẩm, vui lòng liên hệ Điện tử Fanhar để được hỗ trợ ứng dụng và tài liệu sản phẩm FH12 mới nhất.
