Trang chủ / Tin tức / Tin tức ngành / Rơle chốt từ năng lượng mới FH61NE — Giải pháp chuyển mạch nguồn đáng tin cậy cho bộ biến tần PV và trạm sạc AC

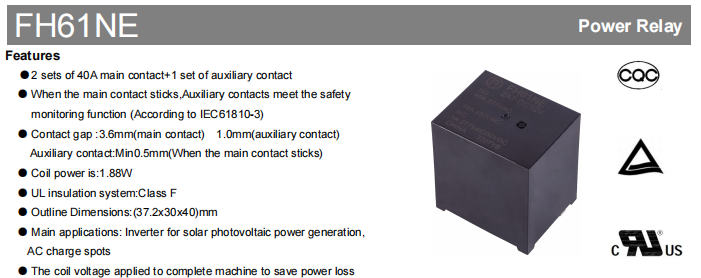

Khi việc sản xuất năng lượng quang điện, hệ thống lưu trữ năng lượng và thiết bị sạc xe điện tiếp tục phát triển theo hướng công suất cao hơn và hiệu quả cao hơn, rơle dự kiến sẽ không chỉ mang lại khả năng chuyển mạch dòng điện cao đáng tin cậy mà còn có khả năng giám sát an toàn, tiêu thụ điện năng thấp và ổn định hoạt động lâu dài. Để đáp ứng các yêu cầu ứng dụng của thiết bị năng lượng mới, Fanhar Electronics đã giới thiệu Rơle chốt từ năng lượng mới dòng FH61NE. Sản phẩm có cấu hình tiếp điểm gồm 2 bộ tiếp điểm chính 40A và 1 bộ tiếp điểm phụ. Khi tiếp điểm chính dính, tiếp điểm phụ sẽ cung cấp tín hiệu phản hồi giám sát an toàn, đáp ứng các yêu cầu của IEC 61810-3 về chức năng giám sát an toàn. Rơle sử dụng thiết kế chốt từ tính công suất thấp với mức tiêu thụ điện năng của cuộn dây chỉ 1,88W. Kết hợp với hệ thống cách nhiệt loại F và cấu trúc cơ khí nhỏ gọn, nó đáp ứng nhu cầu toàn diện của các ứng dụng năng lượng mới như bộ biến tần quang điện mặt trời, trạm sạc AC và thiết bị sạc EV để vận hành tiết kiệm năng lượng và có độ tin cậy lâu dài. Dòng FH61NE đã đạt được UL/cUL, TUV và CQC chứng nhận an toàn và được sử dụng rộng rãi trong các ứng dụng thiết bị năng lượng mới.
Khả năng chuyển mạch dòng điện cao 40A để điều khiển nguồn thiết bị năng lượng mới

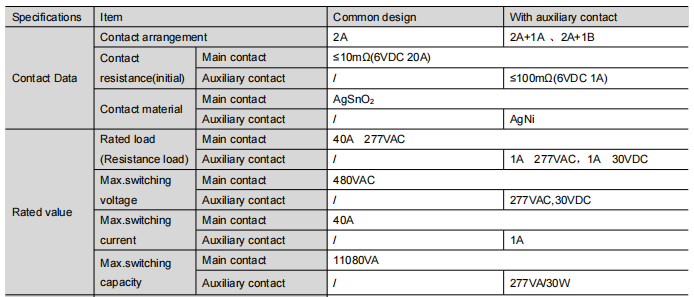

Thiết bị năng lượng mới đặt ra yêu cầu cao về khả năng chuyển mạch dòng điện rơle. các FH61NE có hai bộ tiếp điểm chính 40A, hỗ trợ kiểm soát tải dòng điện cao trong thiết bị năng lượng mới. Các điểm tiếp xúc chính sử dụng vật liệu tiếp xúc AgSnO₂ , có đặc tính chống hàn và dẫn điện tuyệt vời để đáp ứng các yêu cầu về độ tin cậy của tiếp điểm trong các ứng dụng chuyển mạch nguồn trong thiết bị năng lượng mới. Thông số kỹ thuật chính như sau:
Các thông số điện này cho phép FH61NE thực hiện các chức năng điều khiển và chuyển mạch mạch trong bộ biến tần PV và trạm sạc AC một cách đáng tin cậy.
Thiết kế giám sát an toàn tiếp xúc phụ trợ để nâng cao an toàn hệ thống
Thiết bị năng lượng mới có yêu cầu nghiêm ngặt về an toàn vận hành. FH61NE cung cấp các tùy chọn tiếp điểm phụ để đáp ứng nhu cầu giám sát an toàn. Các cấu hình có sẵn bao gồm:
2A 1A : Hai tiếp điểm chính thường mở một tiếp điểm phụ thường mở
2A 1B : Hai tiếp điểm chính thường mở một tiếp điểm phụ thường đóng
Khi tiếp điểm chính dính, tiếp điểm phụ sẽ cung cấp tín hiệu phản hồi để theo dõi trạng thái hệ thống.
Cấu trúc chốt từ công suất thấp để vận hành hiệu quả năng lượng của thiết bị năng lượng mới
FH61NE sử dụng cấu trúc rơle chốt từ với các ưu điểm sau:
Tiêu thụ điện năng cuộn dây: 1,88W
Dải điện áp duy trì : 40%~100% Un (nhiệt độ môi trường xung quanh 25oC); 50%~60% Un (nhiệt độ môi trường 85oC)
Điện áp duy trì tối đa : Tham khảo bảng dữ liệu cuộn dây
Thiết kế chốt từ tính giúp giảm đáng kể mức tiêu thụ năng lượng liên tục trong trạng thái giữ rơle. Việc áp dụng điện áp duy trì cuộn dây cho máy hoàn chỉnh giúp tiết kiệm điện năng một cách hiệu quả, khiến nó phù hợp hơn với yêu cầu vận hành tiết kiệm năng lượng của thiết bị năng lượng mới.
Thiết kế cách nhiệt cao và hiệu suất đáng tin cậy cho môi trường hoạt động phức tạp
FH61NE có thiết kế cách điện cao và kết cấu nhỏ gọn, cân bằng giữa an toàn điện và độ tin cậy cơ học:
Nhiều tùy chọn điện áp cuộn dây cho thiết kế hệ thống linh hoạt
Các hệ thống điều khiển khác nhau yêu cầu cấu hình điện áp cuộn dây khác nhau. Để đơn giản hóa việc tích hợp hệ thống, Dòng FH61NE có sẵn nhiều tùy chọn điện áp cuộn dây DC, bao gồm 6VDC , 9VDC , 12VDC , 24VDC và 48VDC .
Mỗi tùy chọn cuộn dây được thiết kế với mức tiêu thụ điện năng định mức là 3,2W, cho phép các kỹ sư lựa chọn điện áp điều khiển phù hợp nhất mà không cần thay đổi nền tảng rơle. Thiết kế cuộn dây được tiêu chuẩn hóa không chỉ cải thiện khả năng tương thích với các mạch điều khiển khác nhau mà còn đơn giản hóa việc phát triển sản phẩm cho các nhà sản xuất sử dụng nhiều nền tảng điện áp.
Thiết kế nền tảng nhỏ gọn để nâng cấp sản phẩm dễ dàng hơn
Dòng FH61NE cung cấp thiết kế nền tảng thống nhất trên các cấu hình tiếp điểm và tùy chọn điện áp cuộn dây khác nhau, cung cấp cho nhà sản xuất nền tảng linh hoạt để phát triển các ứng dụng thiết bị năng lượng mới đa dạng.

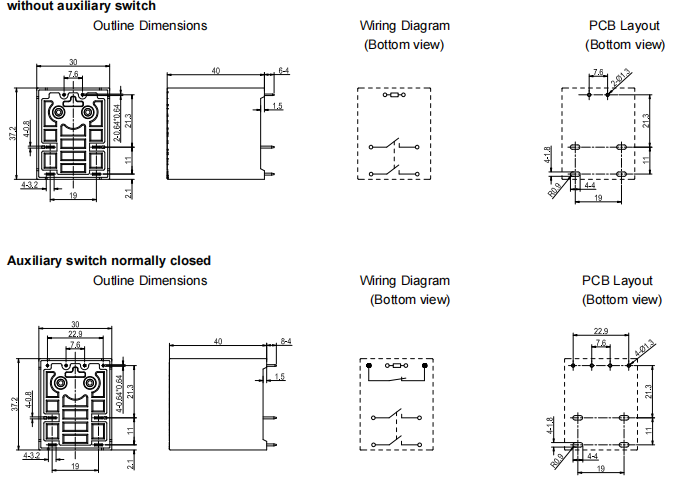

Tất cả các cấu hình đều có chung kích thước bên ngoài của 37,2 × 30 × 40 mm, cùng với cách bố trí PCB, khoảng cách lắp đặt, hiệu suất cách nhiệt và kết cấu cơ khí giống nhau. Điểm khác biệt chính giữa các cấu hình là cách sắp xếp tiếp điểm (2A, 2A 1A hoặc 2A 1B), cho phép các nhà thiết kế chọn chức năng giám sát phù hợp mà không làm thay đổi thiết kế PCB.
Nền tảng chung này cho phép các nhà sản xuất thiết bị dễ dàng kết hợp tính năng giám sát tiếp điểm phụ (để phản hồi an toàn khi tiếp điểm chính dính vào) vào thiết kế của họ mà không cần thay đổi cách lắp đặt cơ khí hoặc bố trí bảng mạch. Kết quả là chu kỳ phát triển có thể được rút ngắn, chi phí kỹ thuật giảm và tiêu chuẩn hóa sản phẩm được cải thiện.
Đối với các nhà sản xuất đang tìm kiếm giải pháp có thể mở rộng trên bộ biến tần năng lượng mặt trời, trạm sạc AC và thiết bị sạc EV, Dòng FH61NE cung cấp nền tảng hiệu quả và thiết thực.

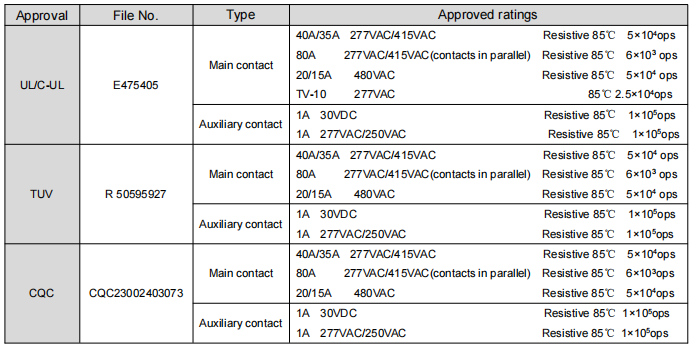

Phê duyệt an toàn
FH61NE đã thu được UL/cUL, TUV và CQC các chứng chỉ an toàn. Sản phẩm cũng tuân thủ các chỉ thị về môi trường RoHS/REACH của EU. Fanhar Electronics đã đạt được ISO9001 , ISO14001 và ISO45001 chứng nhận hệ thống quản lý quốc tế, nắm giữ hơn 40 bằng sáng chế quốc gia và đã được công nhận là Doanh nghiệp công nghệ cao quốc gia và Trung tâm R&D cấp tỉnh.
Ứng dụng điển hình
FH61NE chủ yếu được sử dụng trong các lĩnh vực năng lượng mới sau:
Trong các ứng dụng này, rơle chủ yếu thực hiện các chức năng giám sát trạng thái và điều khiển chuyển mạch nguồn, cung cấp các giải pháp điều khiển dòng điện ổn định và đáng tin cậy cho hệ thống.
Câu hỏi thường gặp
Câu hỏi 1: FH61NE là loại rơle nào?
FH61NE là rơle chốt từ năng lượng mới được phát triển bởi Công ty TNHH Điện tử Chiết Giang Fanhar, chủ yếu được sử dụng trong bộ biến tần quang điện mặt trời và trạm sạc AC.
Câu 2: Định mức dòng điện tối đa của FH61NE là bao nhiêu?
Tải định mức tiếp điểm chính FH61NE là 40A 277VAC (tải điện trở), với dòng điện chuyển mạch tối đa là 40A.
Câu 3: FH61NE có hỗ trợ các tiếp điểm phụ không?
Đúng. FH61NE cung cấp các phiên bản 2A 1A (tiếp điểm phụ thường mở) và 2A 1B (tiếp điểm phụ thường đóng). Khi tiếp điểm chính dính, tiếp điểm phụ sẽ cung cấp tín hiệu phản hồi để giám sát trạng thái hệ thống, đáp ứng yêu cầu về chức năng giám sát an toàn IEC 61810-3.
Q4: Phạm vi nhiệt độ hoạt động của FH61NE là bao nhiêu?
Phạm vi nhiệt độ hoạt động là từ -40oC ~ 85oC, phù hợp với nhiều khu vực và môi trường công nghiệp phức tạp.
Đối với các ứng dụng yêu cầu công suất dòng điện cao hơn, FH66NE160 là lựa chọn được khuyến nghị. Đối với các hệ thống được thiết kế có dòng điện định mức 100A, FH66NE100 cung cấp giải pháp thích hợp.
Câu hỏi 5: Xếp hạng tuổi thọ cơ và điện của FH61NE là bao nhiêu?
Tuổi thọ cơ học: hoạt động 5×10⁶
Tuổi thọ điện (tiếp điểm chính): 1×10⁵ hoạt động ở tải điện trở 40A 277VAC (85oC)
Tuổi thọ điện (tiếp điểm phụ): 1×10⁵ hoạt động ở tải điện trở 1A 30VDC/277VAC (85oC)
