Rơle nguồn W12T 40A | Rơle PCB để sạc xe điện, hệ thống quang điện và ứng dụng năng lượng mới

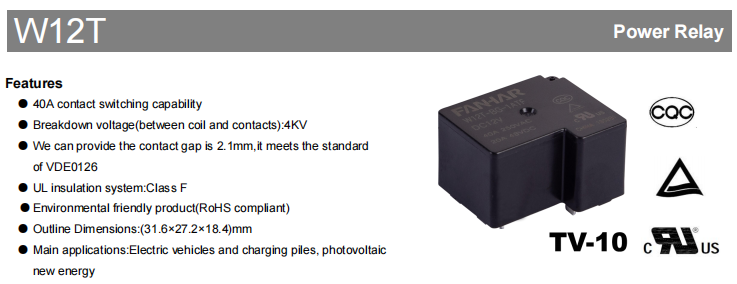

Khi các hệ thống năng lượng tái tạo, xe điện và công nghệ lưu trữ năng lượng tiếp tục phát triển, hệ thống điều khiển nguồn đòi hỏi rơle có khả năng chuyển mạch cao hơn, hiệu suất cách điện vượt trội và độ tin cậy vận hành lâu dài. Được phát triển để đáp ứng những yêu cầu này, Fanhar Rơle điện W12T 40A được thiết kế đặc biệt cho xe điện, cọc sạc và hệ thống năng lượng tái tạo quang điện (PV).

W12T có tính năng Khả năng chuyển mạch tiếp điểm 40A , điện áp chịu được điện môi tối đa là 4000VAC giữa cuộn dây và địa chỉ liên lạc , và một tùy chọn khoảng cách tiếp xúc ≥2,1mm . Trong khi đảm bảo hiệu suất chuyển mạch tải cao, nó cũng đáp ứng các yêu cầu về cách điện và an toàn trong các thiết bị năng lượng mới.

Với thiết kế gắn trên PCB nhỏ gọn chỉ đo 31,6 × 27,2 × 18,4 mm , W12T có sẵn nhiều tùy chọn điện áp cuộn dây từ 5V đến 110VDC . Dòng sản phẩm này cung cấp cả Loại tiêu chuẩn (công suất cuộn dây 900mW) và Loại BG (công suất cuộn dây 1400mW). Rơle đã thu được UL/cUL, TÜV và CQC chứng nhận, hỗ trợ việc sử dụng nó ở các thị trường khác nhau trên toàn thế giới.

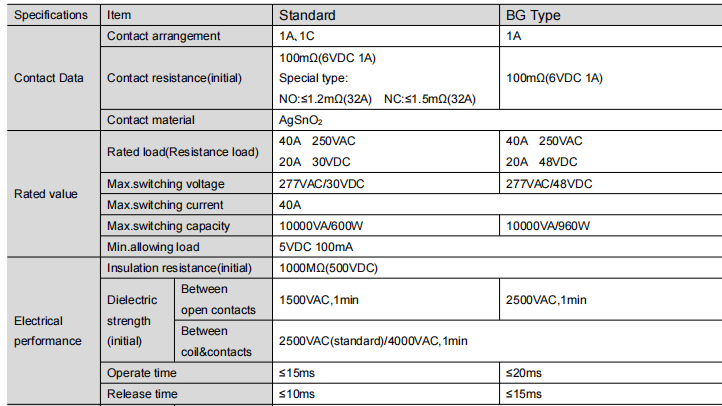

Khả năng chuyển đổi dòng điện cao 40A cho thiết bị công suất cao

Các thiết bị năng lượng mới như cọc sạc EV và bộ biến tần PV yêu cầu rơle có khả năng mang dòng điện đáng kể. W12T có tải điều khiển định mức là 40A 250VAC với công suất chuyển đổi tối đa là 10000VA.

Đối với tải DC, Loại tiêu chuẩn hỗ trợ 20A 30VDC, trong khi Loại BG hỗ trợ 20A 48VDC. Ngoài ra, còn có các loại điện trở tiếp xúc thấp đặc biệt với NO<1,2mΩ (32A) và NC<1,5mΩ (32A). Tải tối thiểu cho phép là 5VDC 100mA, cho phép thực hiện nhiều ứng dụng từ chuyển đổi tín hiệu nhỏ đến điều khiển tải công suất cao.

Thiết kế cách nhiệt cao để cải thiện an toàn hệ thống

Cách điện là yêu cầu quan trọng đối với các thiết bị sử dụng năng lượng tái tạo hoạt động trong điều kiện điện áp cao. W12T cung cấp khả năng cách điện tuyệt vời:

Điện áp chịu được điện môi tối đa giữa cuộn dây và tiếp điểm: 4000VAC

Điện áp chịu được điện môi giữa các tiếp điểm mở (Loại BG): 2500VAC

Điện trở cách điện ban đầu: 1000MΩ (ở 500VDC)

Hệ thống cách điện UL Lớp F: Hiệu suất cách nhiệt vượt trội góp phần cải thiện độ tin cậy và an toàn khi vận hành, ngăn ngừa hiệu quả rủi ro rò rỉ và đánh thủng điện áp cao.

Vật liệu tiếp xúc AgSnO₂ chất lượng cao để kéo dài tuổi thọ sử dụng

Dòng W12T sử dụng AgSnO₂ (oxit bạc-thiếc) làm vật liệu tiếp xúc. AgSnO₂ thể hiện khả năng chống xói mòn hồ quang tuyệt vời, khả năng chống tiếp xúc thấp và ổn định, tính dẫn nhiệt tốt và hiệu suất chống hàn vượt trội. Nó làm giảm hồ quang một cách hiệu quả và kéo dài tuổi thọ của rơle, duy trì hiệu suất điện ổn định ngay cả trong các ứng dụng tải cao chuyển mạch thường xuyên.

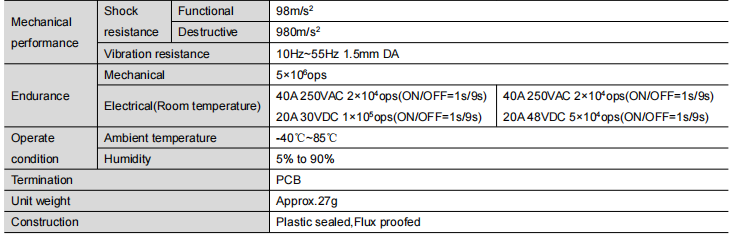

Hiệu suất đáng tin cậy trong môi trường công nghiệp đòi hỏi khắt khe

Ngoài hiệu suất về điện, W12T còn được thiết kế để mang lại độ tin cậy lâu dài trong các điều kiện vận hành đòi hỏi khắt khe. Rơle hoạt động trong phạm vi nhiệt độ môi trường rộng từ -40°C đến 85°C, khiến nó phù hợp với các hệ thống năng lượng tái tạo và thiết bị công nghiệp được triển khai ở nhiều vùng khí hậu khác nhau.

Rơle có tuổi thọ cơ học lên tới 5.000.000 hoạt động và tuổi thọ điện là 20.000 hoạt động dưới tải điện trở 40A 250VAC, 100.000 hoạt động dưới 20A 30VDC (Loại tiêu chuẩn) và 50.000 hoạt động dưới 20A 48VDC (Loại BG).

Thời gian hoạt động là <15 mili giây (Tiêu chuẩn) / <20 mili giây (BG) và thời gian nhả là <10 mili giây (Tiêu chuẩn) / <15 mili giây (BG). Rơle cũng được thiết kế để chịu được rung động và sốc cơ học thường gặp trong các ứng dụng công nghiệp.

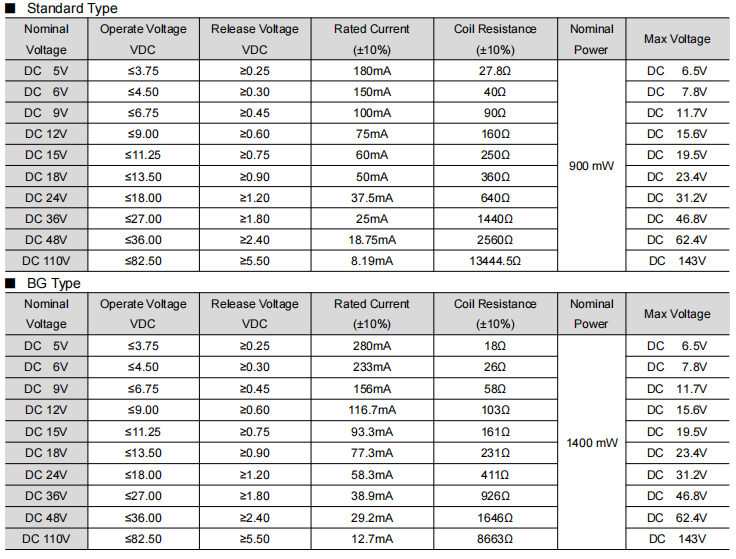

Nhiều tùy chọn điện áp cuộn dây cho thiết kế hệ thống linh hoạt

Các hệ thống điều khiển khác nhau yêu cầu cấu hình điện áp cuộn dây khác nhau. Để đơn giản hóa việc tích hợp hệ thống, W12T có sẵn nhiều tùy chọn điện áp cuộn dây DC, bao gồm 5V, 6V, 9V, 12V, 18V, 24V, 36V, 48V, 60V, 110V DC.

Công suất định mức của cuộn dây Loại tiêu chuẩn là 900mW, trong khi Loại BG là 1400mW. Thiết kế cuộn dây được tiêu chuẩn hóa không chỉ cải thiện khả năng tương thích với các mạch điều khiển khác nhau mà còn đơn giản hóa việc phát triển sản phẩm cho các nhà sản xuất sử dụng nhiều nền tảng điện áp.

Thiết kế gắn PCB nhỏ gọn để tích hợp thiết bị dễ dàng

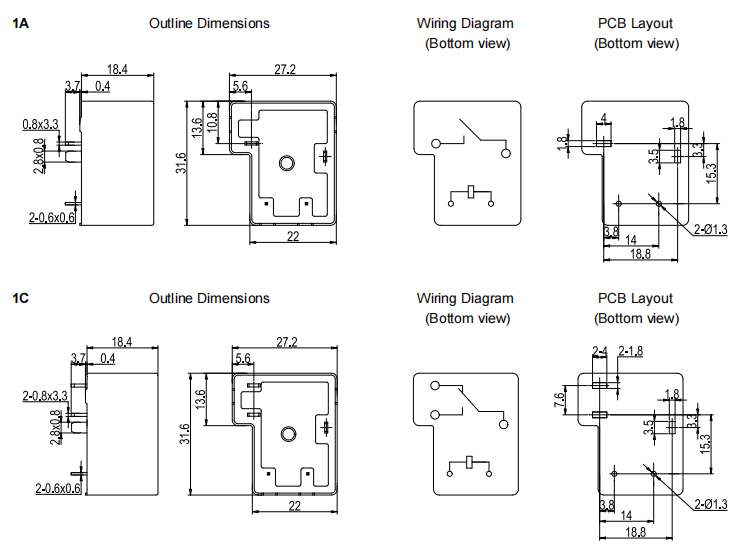

W12T có tính năng compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Trong môi trường sạch sẽ (không có H₂S, SO₂, NO₂ và bụi), nên sử dụng loại chống Flux. Trong môi trường ô uế có chứa các chất ô nhiễm này, nên sử dụng loại nhựa kín. Việc xem xét thiết kế này giúp kéo dài tuổi thọ của rơle một cách hiệu quả trong các môi trường công nghiệp khác nhau.

Ứng dụng điển hình

Được thiết kế cho các ứng dụng chuyển mạch dòng điện cao, W12T được sử dụng rộng rãi trong các hệ thống xe điện và năng lượng tái tạo, nơi yêu cầu hiệu suất chuyển mạch đáng tin cậy và khả năng cách điện cao:

• Xe điện (EV)
• Cọc sạc xe năng lượng mới
• Thiết bị năng lượng tái tạo quang điện (PV)

Trong các hệ thống này, rơle thường được sử dụng để điều khiển nguồn, chuyển mạch mạch chính và cách ly an toàn, giúp cải thiện độ tin cậy của hệ thống và an toàn vận hành.

Cách chọn loại tiêu chuẩn hoặc loại BG

W12T được cung cấp ở Loại tiêu chuẩn và Loại BG. Những khác biệt chính được tóm tắt dưới đây:

Đối với các ứng dụng điều khiển công nghiệp nói chung và chuyển mạch nguồn tiêu chuẩn, Loại Tiêu chuẩn đáp ứng hầu hết các yêu cầu. Đối với các hệ thống quang điện, các ứng dụng yêu cầu khoảng cách cách ly tiếp điểm lớn hơn hoặc các kịch bản điện áp DC cao hơn, nên sử dụng Loại BG.
