Ứng dụng và sự phát triển trong tương lai của rơle trong lưới điện thông minh

Chuyển đổi năng lượng toàn cầu đang tiến triển với tốc độ chưa từng thấy. Theo Cơ quan Năng lượng Quốc tế (IEA), năng lượng tái tạo các nguồn dự kiến sẽ chiếm gần 40% sản lượng điện toàn cầu vào năm 2030, trong khi số lượng xe điện trên đường dự kiến sẽ vượt quá 200 triệu. Xu hướng này đặt ra yêu cầu rất cao về tính linh hoạt, độ tin cậy và tính tương tác của lưới điện. Lưới điện thông minh đã nổi lên như một phản ứng tích hợp cảm biến, truyền thông, điều khiển và điện toán đám mây tiên tiến vào các mạng điện truyền thống, mang lại cho lưới điện khả năng “tự nhận thức, tự quyết định và tự phục hồi”.

Trong kiến trúc rộng lớn của lưới điện thông minh, rơle , mặc dù có kích thước nhỏ nhưng đóng vai trò vừa là “tuyến phòng thủ đầu tiên” vừa là “điểm cuối thực thi” để vận hành hệ thống an toàn, ổn định và hiệu quả. Họ đảm nhận nhiều trách nhiệm, từ cách ly lỗi và chuyển tải đến bảo vệ thiết bị và điều phối năng lượng. Bài viết này bắt đầu từ những nguyên tắc cơ bản, đánh giá một cách có hệ thống các kịch bản ứng dụng cốt lõi của rơle trong lưới điện thông minh , phân tích những cải tiến hữu hình của chúng đối với hiệu suất lưới điện và hướng tới các lộ trình phát triển công nghệ trong tương lai. Cuối cùng, danh sách các câu hỏi thường gặp (FQA) được cung cấp để tham khảo nhanh.

Khái niệm cơ bản về rơle: Từ nam châm điện đến thiết bị đầu cuối thông minh

Nguyên tắc hoạt động và phân loại

Rơle là một công tắc điện tự động. Nguyên lý hoạt động cơ bản của nó là: khi đại lượng đầu vào (như điện áp, dòng điện, nhiệt độ, thời gian, v.v.) đạt đến ngưỡng đã đặt, một nam châm điện hoặc mạch điện tử sẽ điều khiển các tiếp điểm hoạt động, từ đó điều khiển việc bật/tắt mạch công suất cao. Theo các tuyến kỹ thuật, rơle có thể được phân loại như sau:

Vai trò truyền thống trong hệ thống điện

Chức năng điều khiển : Sử dụng tín hiệu dòng điện nhỏ để điều khiển tải dòng điện cao, cho phép khởi động/dừng từ xa.

Chức năng bảo vệ : Phát hiện quá dòng, quá áp, thấp áp, ngắn mạch và các hiện tượng bất thường khác, nhanh chóng ngắt kết nối các mạch bị lỗi.

Truyền tín hiệu : Chuyển đổi trạng thái thiết bị (đóng/mở, báo động) thành tín hiệu tiếp xúc khô cho hệ thống giám sát.

Năm ứng dụng cốt lõi của rơle trong lưới điện thông minh

Trạm biến áp thông minh và điều khiển thiết bị chính

Lưới điện thông minh được xây dựng trên các trạm biến áp kỹ thuật số, sử dụng rộng rãi các máy biến áp dụng cụ điện tử và thiết bị sơ cấp thông minh (ví dụ: cầu dao thông minh, công tắc ngắt kết nối). Rơle đóng vai trò là bộ truyền động điều khiển, nhận GOOSE (Đối tượng chungSự kiện trạm biến áp định hướng) ra lệnh từ các thiết bị hợp nhất hoặc thiết bị bảo vệ và điều khiển, hoàn thành các hoạt động chuyển mạch trong vòng một phần nghìn giây.

Trường hợp điển hình : Sau khi cải tạo trạm biến áp thông minh 220 kV ở Trung Quốc, việc thay thế rơle điện từ truyền thống bằng nhóm rơle thông minh đã giảm thời gian vận hành trung bình từ 80 ms xuống 15 ms, cải thiện tốc độ xử lý sự cố hệ thống khoảng 80%.

Tự lỗi lướiChữa bệnh và cấu hình lại nhanh chóng

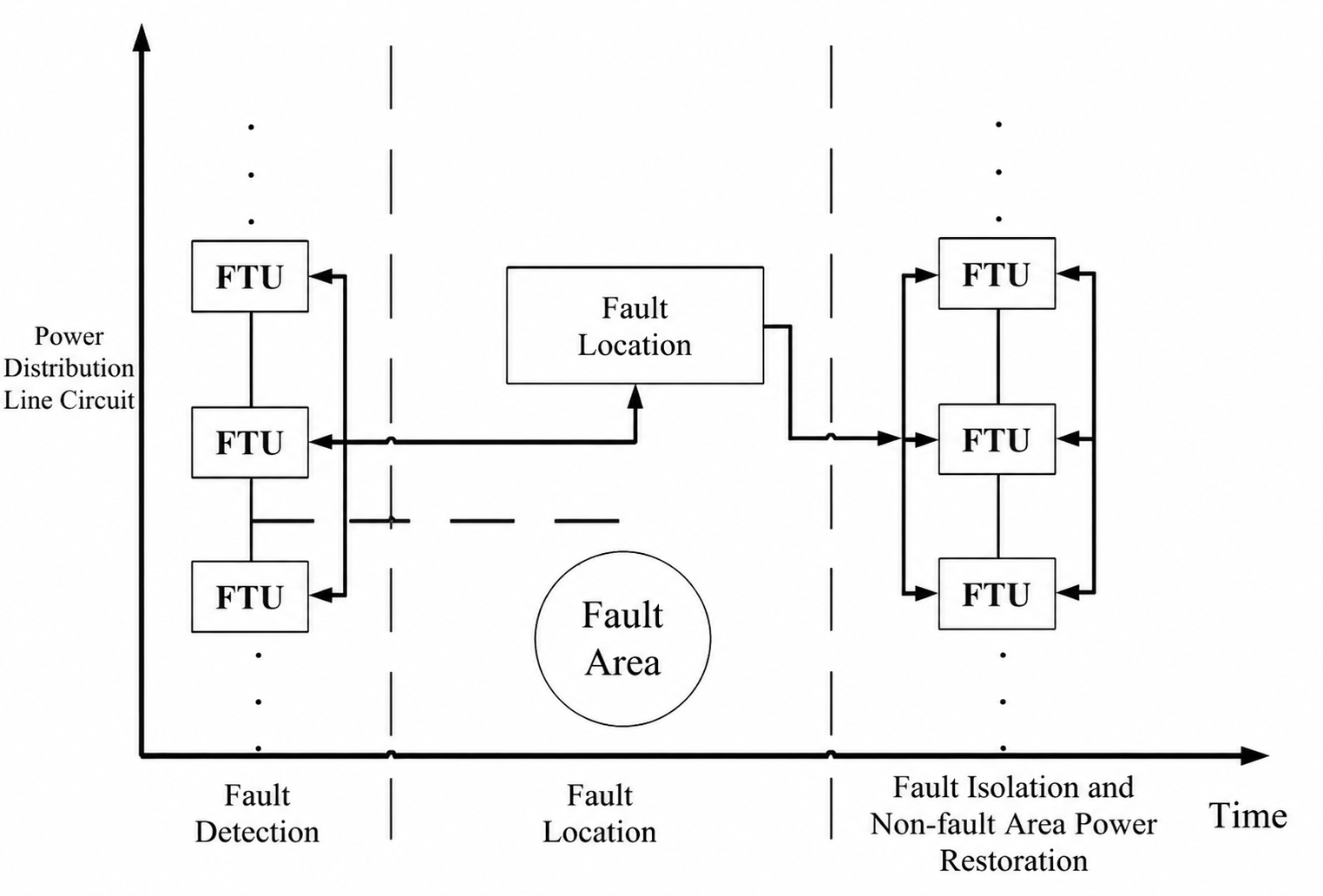

Khả năng “tự phục hồi” của lưới điện thông minh dựa trên quy trình khép kín: phát hiện lỗi → vị trí → cách ly → khôi phục. Rơle đóng vai trò kép trong quá trình này:

Cách ly sự cố: Khi xảy ra đoản mạch trên đường dây, rơle sẽ hoạt động ngay lập tức để tách phần sự cố khỏi lưới điện chính.

Tự động cấu hình lại: Thông qua logic tự động hóa bộ cấp nguồn (FA), rơle phối hợp các công tắc liền kề để chuyển các phần không bị lỗi sang nguồn điện dự phòng, nén thời gian khôi phục từ vài giờ xuống còn vài phút hoặc thậm chí là giây.

Kiểm soát tải chính xác và đáp ứng nhu cầu

Trong thời kỳ cân bằng cung cầu điện chặt chẽ, lưới điện thông minh sử dụng cơ chế đáp ứng nhu cầu (DR) để điều chỉnh phụ tải phía khách hàng. Rơle không còn chỉ là “công tắc cứng” nữa; chúng hoạt động cùng với các nền tảng tổng hợp tải:

Phản ứng giá theo thời gian sử dụng: Dựa trên tín hiệu giá, rơle tự động ngắt kết nối hoặc điều chỉnh khôngtải quan trọng (ví dụ: máy điều hòa không khí, bộ sạc xe điện).

Sa thải tải khẩn cấp: Khi tần số giảm, rơle sẽ tuần tự ngắt kết nối các tải bị gián đoạn theo mức độ ưu tiên, ngăn chặn tình trạng mất điện quy mô lớn.

Theo thống kê của Bộ Năng lượng Hoa Kỳ, các tòa nhà thương mại sử dụng rơle thông minh để đáp ứng nhu cầu có thể giảm tải vào giờ cao điểm mùa hè từ 15%–25% mà không ảnh hưởng nhiều đến sự thoải mái của người ở.

Kết nối lưới thân thiện của các nguồn năng lượng phân tán (DER)

Sự tích hợp rộng rãi của quang điện (PV), năng lượng gió, lưu trữ năng lượng và xe điện đã biến đổi mạng lưới phân phối từ hệ thống “xuyên tâm một chiều” sang hệ thống “tương tác hai chiều”. Nhiệm vụ chính của rơle tại các điểm kết nối DER bao gồm:

Phát hiện chống đảo chủ động : Khi mất điện áp lưới, rơle sẽ nhanh chóng ngắt kết nối các máy phát điện phân tán để ngăn chặn hoạt động đảo ngược có thể gây nguy hiểm cho nhân viên bảo trì.

Kiểm soát làm mịn điện : Tùy thuộc vào điều kiện thời tiết, rơle tự động chuyển đổi các thiết bị lưu trữ năng lượng hoặc điều chỉnh đầu ra biến tần để ổn định các dao động điện năng.

Phối hợp đa nguồn : Trong lưới điện siêu nhỏ, rơle đóng vai trò là “công tắc cổng” để điều phối các nguồn năng lượng khác nhau tùy theo mức độ ưu tiên về kinh tế hoặc môi trường

Quản lý sức khỏe toàn bộ vòng đời của thiết bị

Rơle thông minh hiện đại kết hợp các cảm biến nhiệt độ, điện áp và dòng điện tích hợp, đồng thời hỗ trợ giao thức truyền thông IEC 61850. Họ có thể tải lên dữ liệu trạng thái như số lần hoạt động, độ mòn tiếp điểm và thời gian hoạt động. Nền tảng bảo trì, kết hợp với các mô hình học máy, dự đoán tuổi thọ hữu ích còn lại của rơle, cho phép bảo trì dựa trên tình trạng thay vì bảo trì theo lịch trình, giảm chi phí O&M khoảng 30%–40%.

Nâng cao giá trị ba chiều của rơle trong lưới điện thông minh

Xu hướng phát triển trong tương lai: Từ thiết bị truyền động đến “Nút quyết định biên”

Tích hợp trí tuệ và AI

Thế hệ rơle tiếp theo sẽ tích hợp chip AI biên, cho phép nhận dạng đặc điểm dạng sóng cục bộ để phân biệt giữa “lỗi nhất thời do sét gây ra” và “đoản mạch vĩnh viễn” và tự động lựa chọn các chiến lược đóng lại—tránh tác động thứ cấp lên hệ thống do đóng lại mù quáng. Dự kiến, rơle thông minh tự học sẽ được đưa vào các dự án thí điểm vào khoảng năm 2028.

Được xác định bằng phần mềm và ảo hóa

Với sự phát triển của khái niệm hệ thống điện được xác định bằng phần mềm, logic bảo vệ rơle sẽ không còn được mã hóa cứng dưới dạng các tham số phần cứng cố định mà sẽ được tải theo yêu cầu thông qua các ứng dụng dựa trên đám mây. Ví dụ: cùng một phần cứng có thể chạy chiến lược “PV chống ngược năng lượng” vào ban ngày và chuyển sang chiến lược “quản lý sạc/xả lưu trữ năng lượng” vào ban đêm, đạt được “một thiết bị, nhiều mục đích sử dụng”.

Hoạt động tần số cao và rộngChất bán dẫn Bandgap

Sự trưởng thành của các thiết bị cacbua silic (SiC) và gali nitrit (GaN) đang thúc đẩy sự phát triển vững chắcrơle trạng thái hướng tới chuyển mạch tần số cao mức MHz. Điều này sẽ giảm hơn 50% khối lượng rơle được sử dụng trong máy biến áp điện tử công suất (PET) và mạng phân phối DC trung thế (MVDC), đồng thời cắt giảm tổn thất xuống còn mộtthứ ba của các giải pháp thông thường.

Vận hành và bảo trì bằng động cơ đôi kỹ thuật số

Trong tương lai, mỗi rơle sẽ có một “gương ảo” trong nền tảng song sinh kỹ thuật số, phản ánh các trạng thái điện, nhiệt và cơ học của nó trong thời gian thực. Thông qua mô phỏng, các chế độ hư hỏng tiềm ẩn có thể được dự đoán trước hàng tuần, cho phép thay thế ở khung thời gian tối ưu—thực sự đạt được “không có thời gian ngừng hoạt động ngoài kế hoạch”.

Kết luận

Là một thành phần “nhỏ nhưng quan trọng” của lưới điện thông minh, rơle đã phát triển từ các công tắc cơ điện đơn giản đến các thiết bị đầu cuối thông minh đa chức năng tích hợp cảm biến, giao tiếp, điều khiển và tính toán. Chúng đóng một vai trò không thể thay thế trong việc cải thiện hiệu quả sử dụng năng lượng, nâng cao độ tin cậy cung cấp và đảm bảo an toàn hệ thống. Đối mặt với các lưới điện trong tương lai với sự thâm nhập cao của năng lượng tái tạo, nội dung công suất điện tử cao và số hóa cao, rơle sẽ tiếp tục phát triển theo hướng thông minh hơn, nhanh hơn, linh hoạt hơn và đáng tin cậy hơn. Đổi mới công nghệ, cùng với những nỗ lực tiêu chuẩn hóa, sẽ cùng nhau thúc đẩy ngành công nghiệp chuyển tiếp cung cấp sự hỗ trợ cơ bản vững chắc cho các mục tiêu trung hòa carbon toàn cầu.
