FH62NE Rơle năng lượng mới｜40A Tiếp điểm chính 4 cực + Tiếp điểm phụ giám sát an toàn, được thiết kế cho Bộ biến tần PV và Trạm sạc EV

Khi hệ thống quang điện, trạm sạc xe điện và thiết bị điều khiển công nghiệp đặt ra yêu cầu ngày càng cao về an toàn điện và tiết kiệm năng lượng, rơle phải cung cấp không chỉ hiệu suất chuyển mạch đáng tin cậy mà còn giám sát an toàn, vận hành ở mức tiêu thụ điện năng thấp và độ ổn định lâu dài. Dòng FH62NE rơle năng lượng mới của Fanhar Electronics kết hợp khả năng chịu tải cao, giám sát an toàn thông minh, vận hành tiết kiệm năng lượng và thiết kế có tuổi thọ cao thành một giải pháp, cung cấp giải pháp chuyển mạch nguồn có độ tin cậy cao cho các ứng dụng có yêu cầu nghiêm ngặt về hiệu suất điện, an toàn hệ thống và khả năng thích ứng với môi trường.

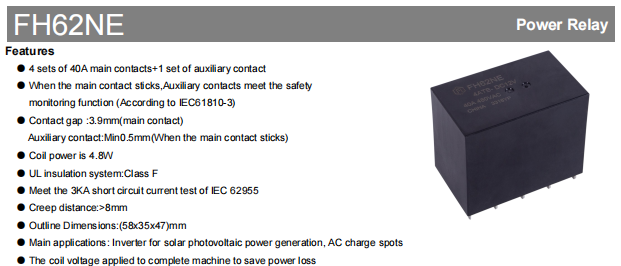

4 bộ tiếp điểm chính 40A 1 tiếp điểm phụ – Giám sát an toàn và mang dòng điện cao trong một

các FH62NE có 4 bộ tiếp điểm chính 40A và 1 tiếp điểm phụ:

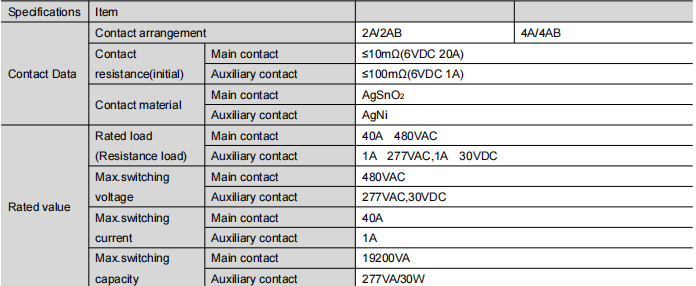

Địa chỉ liên lạc chính : 4 Dạng A (4A/4AB) tiếp điểm thường mở, sử dụng vật liệu AgSnO₂ (oxit thiếc bạc), định mức ở 40A @ 480VAC (điện trở), công suất chuyển mạch tối đa 19.200 VA, điện trở tiếp xúc ban đầu ≤10 mΩ.

Liên hệ phụ trợ : 1 Dạng B tiếp điểm thường đóng, sử dụng vật liệu AgNi (niken bạc), định mức 1A @ 277VAC / 30VDC.

Chức năng an toàn cốt lõi : Trong trường hợp hàn tiếp điểm chính do lỗi, tiếp điểm phụ vẫn có thể mở một cách đáng tin cậy với khe hở tối thiểu ≥0,5 mm, gửi tín hiệu lỗi đến hệ thống điều khiển để giám sát an toàn theo thời gian thực của mạch chính. Điều này tuân thủ tiêu chuẩn an toàn IEC 61810-3. Khoảng cách tiếp xúc chính là 3,9 mm, đảm bảo an toàn cách ly điện áp cao.

Thiết kế cách nhiệt cao loại F đáp ứng yêu cầu điện áp cao cho các ứng dụng năng lượng mới

Thiết bị năng lượng mới hoạt động dưới điện áp cao trong thời gian dài, đòi hỏi hiệu suất cách nhiệt tuyệt vời. FH62NE sử dụng hệ thống cách điện Loại F (155°C) với khoảng cách rò rỉ >8 mm, ngăn chặn hiệu quả sự cố và rò rỉ điện áp cao.

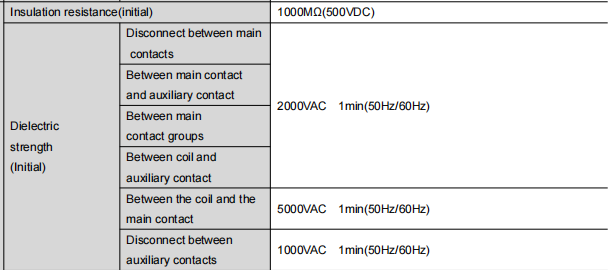

Khả năng cường độ điện môi:

Điện áp tăng: các relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.

Thiết kế công suất thấp

các FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

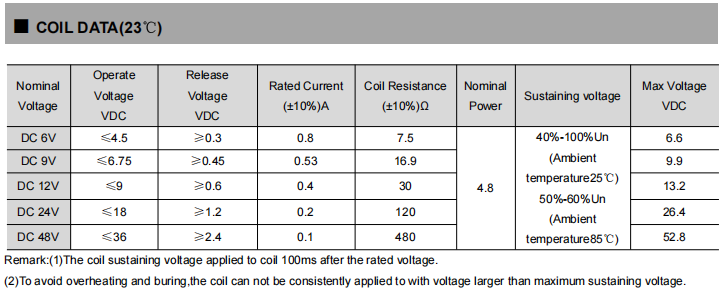

Thông số cuộn dây (ở 23°C):

Thời gian hoạt động: <40 mili giây; Thời gian phát hành: <20 mili giây.

Phạm vi nhiệt độ rộng và độ tin cậy cao cho môi trường công nghiệp đòi hỏi khắt khe

các FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.

Đánh giá độ bền:

• Tuổi thọ cơ học: 1.000.000 lần hoạt động
• Tuổi thọ điện: 30.000 lần hoạt động (điện trở 40A/480VAC, BẬT/TẮT = 1s/9s)

Chống rung và sốc:

• Rung chức năng: 10 Hz – 55 Hz, biên độ 1,5 mm
• Sốc chức năng: 98 m/s² (10g)
• Lực phá hủy: 980 m/s² (100g)

Kích thước nhỏ gọn để tích hợp hệ thống dễ dàng

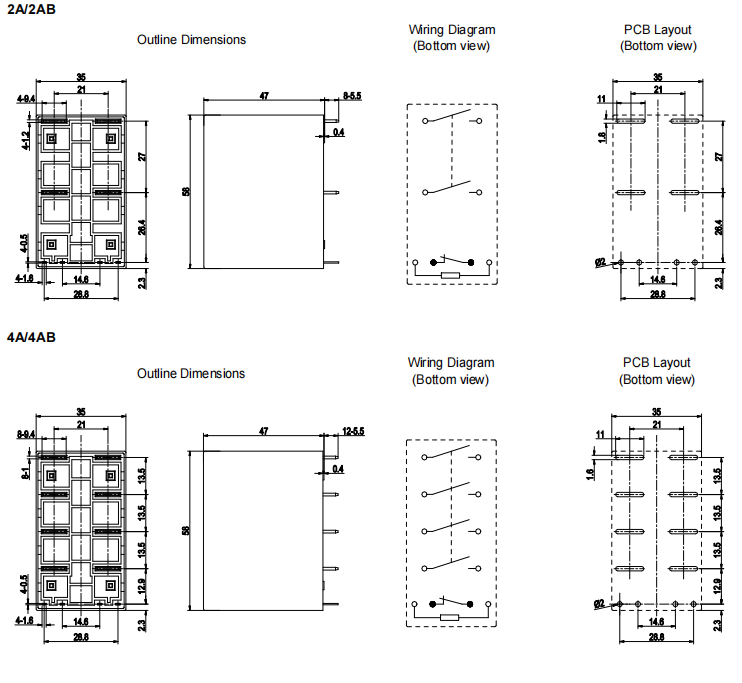

các FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.

Khuyến nghị lắp đặt và hàn:

Lắp đặt: Nên lắp PCB

Nhiệt độ hàn: 260°C ± 5°C

Thời gian hàn: 3 – 5 giây

Dung sai kích thước lắp đặt (trừ khi có ghi chú): ± 0,1 mm

Các kịch bản ứng dụng chính

Với khả năng mang dòng cao, giám sát an toàn độc lập và thiết kế đã được chứng minh, FH62NE được sử dụng rộng rãi trong:

Biến tần quang điện mặt trời : Để chuyển đổi và cách ly tải ở phía đầu vào DC hoặc đầu ra AC. Khả năng chịu điện áp cao, công suất dòng điện cao và khả năng chống đột biến của nó xử lý hiệu quả các dao động điện áp và chuyển mạch quá độ thường gặp trong các hệ thống PV.

Trạm sạc AC EV : Là thành phần chuyển mạch lõi trong mạch điều khiển sạc, các tiếp điểm chính mang dòng sạc một cách an toàn, trong khi tiếp điểm phụ cung cấp thêm một lớp bảo vệ an toàn.

Các hệ thống quan trọng về an toàn yêu cầu phản hồi trạng thái : Tiếp điểm phụ cung cấp thông tin chẩn đoán về trạng thái tiếp điểm chính, đáp ứng nhu cầu của các ứng dụng có yêu cầu nghiêm ngặt về an toàn.
