Hướng dẫn đầy đủ về Rơle điều khiển ba pha: Nguyên tắc, ứng dụng và sự tiến hóa thông minh

Trong các hệ thống điện công nghiệp và thương mại hiện đại, dòng điện xoay chiều ba pha là động lực cốt lõi cung cấp năng lượng cho thế giới. Từ động cơ và máy nén của nhà máy đến điều hòa không khí trung tâm trong các tòa nhà lớn, hoạt động ổn định của chúng phụ thuộc vào sự bảo vệ của bộ phận quan trọng—Rơle điều khiển ba pha. Bài viết này sẽ cung cấp một phân tích toàn diện về thiết bị này, bao gồm mọi thứ từ định nghĩa cơ bản đến các ứng dụng thông minh của nó. Nó sẽ giải thích tại sao nó được coi là “người bảo vệ thông minh” của hệ thống điện công nghiệp.

Định nghĩa cốt lõi: Không chỉ là một Switch—Giao diện thông minh

Rơle điều khiển ba pha, còn được gọi là "công tắc tơ" khi điều khiển tải công suất cao, là một thiết bị chuyển mạch hoạt động bằng điện được thiết kế đặc biệt để tạo, ngắt và điều khiển tải xoay chiều ba pha. Giá trị cốt lõi của nó nằm ở khả năng điều khiển an toàn việc chuyển đổi mạch điện chính ba pha có công suất cao hơn nhiều (ví dụ: 380 V AC trở lên) bằng cách sử dụng mạch tín hiệu điều khiển công suất thấp (ví dụ: 24 V DC hoặc 110 V AC). Thiết kế này đạt được mục tiêu "điều khiển cái lớn bằng cái nhỏ và cái mạnh bằng cái yếu", cách ly cơ bản người vận hành khỏi mạch chính điện áp cao nguy hiểm.

Sự khác biệt chính so với rơle tiêu chuẩn nằm ở khả năng mang dòng điện và mục đích thiết kế của nó. Rơle tiêu chuẩn thường được sử dụng trong các mạch điều khiển hoặc cho các tải một pha nhỏ, trong khi các tiếp điểm, hệ thống triệt tiêu hồ quang và cấu trúc cơ học của rơle điều khiển ba pha được gia cố cho các tải cân bằng ba pha, dòng điện khởi động cao trong quá trình khởi động/dừng và hoạt động thường xuyên. Về cơ bản, nó là giao diện thực thi quan trọng giữa các hệ thống tự động hóa và hệ thống điện chính, cung cấp điểm kết nối đáng tin cậy, được tiêu chuẩn hóa để tích hợp với PLC (Bộ điều khiển logic lập trình), DCS (Hệ thống điều khiển phân tán), bộ khởi động mềm hoặc hệ thống quản lý năng lượng.

Giá trị cốt lõi: Nền tảng đa chiều cho sự an toàn, bảo vệ tài sản và tính liên tục

Sự cần thiết của việc triển khai rơle điều khiển ba pha xuất phát từ nhu cầu nghiêm ngặt của môi trường công nghiệp về độ an toàn, độ tin cậy và hiệu quả.

Rào cản an toàn thiết yếu : Nó cung cấp một rào cản an toàn quan trọng cho nhân viên vận hành và bảo trì. Các kỹ sư có thể điều khiển từ xa các thiết bị điện áp cao, công suất cao trên sàn nhà máy từ khoảng cách hàng chục mét, trong phạm vi an toàn của phòng điều khiển điện áp thấp, thông qua nút bấm hoặc HMI (Giao diện người-máy), giúp giảm đáng kể rủi ro liên quan đến việc vận hành trực tiếp thiết bị đóng cắt điện áp cao.

Bảo vệ tài sản quan trọng : Động cơ và các thiết bị quay khác là tài sản công nghiệp cốt lõi. Những "sát thủ" nguy hiểm nhất của chúng thường là mất pha, mất cân bằng, quá tải và thiếu điện áp. Rơle điều khiển hoạt động song song với các bộ phận bảo vệ nhiệt-từ độc lập hoặc rơle quá tải điện tử để tạo thành sơ đồ bảo vệ hai lớp. Ví dụ, tình trạng mất pha có thể khiến dòng điện trong hai pha còn lại của động cơ đang chạy tăng vọt. Mức tăng này có thể cao tới 1,73 lần bình thường. Điều này có thể dẫn đến quá nóng và kiệt sức nhanh chóng. Mất cân bằng điện áp nghiêm trọng tạo ra dòng điện thứ tự âm. Những dòng điện này gây ra thêm sự nóng lên và rung động. Tuy nhiên, rơle có thể phát hiện và ngắt mạch trong vòng hàng chục mili giây, do đó ngăn ngừa được thiệt hại nghiêm trọng.

Nền tảng cho hoạt động liên tục và hiệu quả năng lượng : Thời gian ngừng hoạt động ngoài kế hoạch gây ra tổn thất đáng kể trong sản xuất công nghiệp. Thông qua bảo vệ phòng ngừa, rơle tránh được tình trạng ngừng sản xuất và sửa chữa kéo dài nhiều ngày hoặc thậm chí nhiều tuần do cháy động cơ. Họ cũng đảm bảo rằng thiết bị hoạt động ở điện áp định mức và điều kiện cân bằng. Các nghiên cứu cho thấy sự mất cân bằng điện áp trong thời gian dài ở mức 3,5% có thể làm tăng nhiệt độ động cơ lên ​​25%, giảm hiệu suất và tăng mức sử dụng điện. Bằng cách giám sát và đưa ra cảnh báo, rơle nhắc nhở người dùng cải thiện chất lượng lưới điện, trực tiếp tiết kiệm chi phí năng lượng.

Hỗ trợ vật lý cho tự động hóa và trí thông minh : Nó là "đơn vị" cơ bản hình thành nền tảng của tất cả logic tự động hóa hiện đại. Cho dù đó là triển khai khởi động sao-tam giác cho động cơ, khởi động/dừng tuần tự cho nhiều thiết bị hay phản hồi tín hiệu nhiệt độ/độ ẩm từ hệ thống quản lý tòa nhà, quá trình thực hiện cuối cùng đều phụ thuộc vào việc mở và đóng đáng tin cậy của rơle điều khiển ba pha.

Sự phát triển của giám sát thông minh: Từ bảo vệ thụ động đến chẩn đoán chủ động

Rơle điều khiển ba pha mới nhất không chỉ đơn thuần là các bộ chuyển mạch đơn giản. Giờ đây, họ có thể giám sát và chẩn đoán chất lượng điện trực tuyến như một phần chức năng tích hợp của mình. Họ liên tục “lắng nghe” và phân tích “tình trạng sức khỏe” của nguồn điện ba pha.

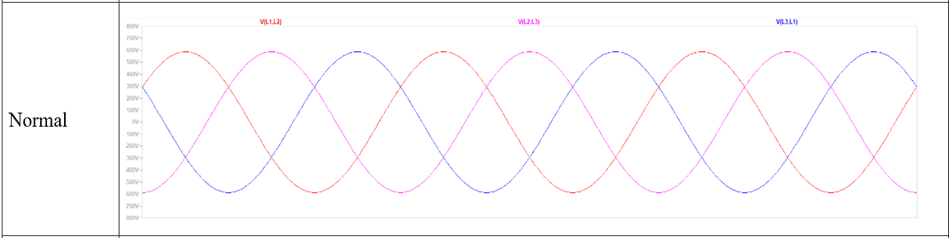

Mạng điện ba pha lý tưởng

Các tình trạng bất thường được theo dõi và bảo vệ chính bao gồm:

Mất pha: Nguyên nhân do nổ cầu chì, hàn/hỏng tiếp điểm contactor, đứt dây hoặc lỏng kết nối.

Trình tự pha không chính xác : Thiết bị có yêu cầu về hướng quay, chẳng hạn như máy bơm và quạt, dễ bị đảo ngược cơ học hoặc thậm chí hư hỏng nếu trình tự pha không chính xác.

Mất cân bằng điện áp : Điều này xảy ra do sự phân bổ tải một pha không đồng đều. Nó cũng được gây ra bởi các vấn đề lưới điện. Và nó được gây ra bởi trở kháng không đối xứng. Sự mất cân bằng điện áp vượt quá 2% thường cần được chú ý.

Quá áp và thấp áp : Sự dao động điện áp vượt quá khả năng chịu đựng của thiết bị có thể làm hỏng lớp cách điện hoặc khiến không đủ mô-men xoắn và quá nhiệt.

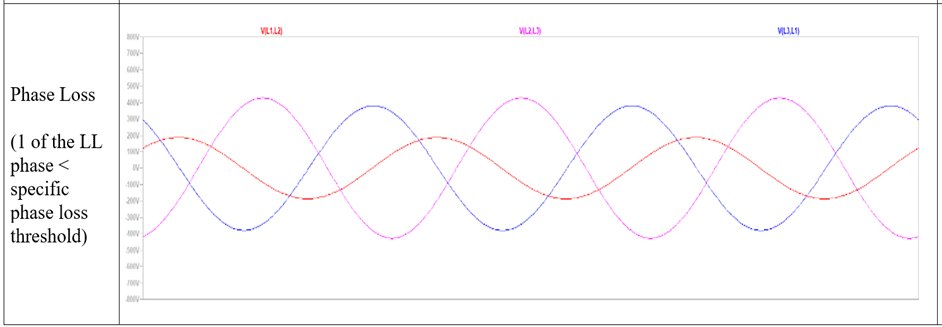

Mạng điện ba pha có tổn thất một pha

Dựa trên độ sâu chức năng, rơle giám sát có thể được phân loại thành:

Loại cơ bản : Theo dõi mất pha và trình tự pha.

Loại tiêu chuẩn : Thêm giám sát cơ bản về mất cân bằng điện áp, quá/thấp áp.

Loại nâng cao/thông minh: Cung cấp các ngưỡng có thể lập trình, độ trễ thời gian, tính toán bất đối xứng và có thể tích hợp giám sát dòng điện, đo công suất và thậm chí tải lên dữ liệu qua giao diện truyền thông.

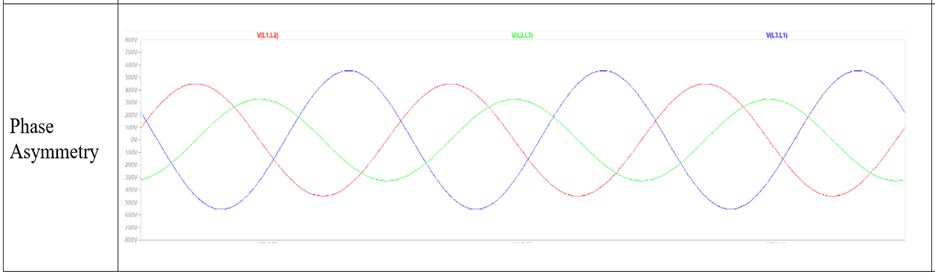

Mạng điện ba pha không đối xứng pha

Khi bất kỳ tham số nào vượt quá ngưỡng an toàn đặt trước, mạch logic bên trong của rơle sẽ điều khiển các tiếp điểm đầu ra thay đổi trạng thái. Điều này thường được sử dụng để ngắt mạch điều khiển của công tắc tơ chính, từ đó làm dừng thiết bị. Nó cũng có thể sử dụng một bộ tiếp điểm phụ bổ sung để kích hoạt cảnh báo bằng âm thanh hoặc hình ảnh.

Nguyên tắc làm việc: Sự kết hợp khéo léo giữa điện từ và khoa học vật liệu

Nó hoạt động dựa trên ý tưởng cơ bản giống như điện từ cổ điển, nhưng các thiết kế hiện đại sử dụng nhiều cải tiến về vật liệu và kỹ thuật cơ khí.

Năng lượng và tạo lực : Khi đặt điện áp điều khiển vào cuộn dây, từ trường sinh ra sẽ từ hóa lõi đứng yên, hút lõi chuyển động (phần ứng). Vật liệu cách điện và thiết kế cuộn dây của cuộn dây đảm bảo khả năng chịu nhiệt lâu dài và điện áp thu chính xác.

Truyền động cơ khí và đóng cửa tiếp xúc: Chuyển động của phần ứng được truyền qua một liên kết cơ học đến các tiếp điểm chính và phụ. Các điểm tiếp xúc chính thường bao gồm các hợp kim gốc bạc (ví dụ oxit bạc-cadmium hoặc oxit bạc-thiếc), mang lại độ dẫn điện tốt và khả năng chống xói mòn hồ quang cũng như điện trở tiếp xúc thấp. Trong thời điểm đóng tiếp điểm, lò xo áp suất tiếp xúc tích hợp đảm bảo áp suất tiếp xúc ban đầu, giảm nguy cơ nảy và hàn.

Quản lý và phá vỡ hồ quang: Phá vỡ dòng điện cao tạo ra hồ quang nhiệt độ cao. Rơle sử dụng công nghệ máng hồ quang với lưới kim loại để phân tách, làm mát và kéo dài hồ quang giúp dập tắt nhanh chóng. Đây là chìa khóa đảm bảo tuổi thọ tiếp điểm và khả năng cắt an toàn.

Phát hành và đặt lại : Khi tín hiệu điều khiển biến mất, cuộn dây sẽ khử từ. Lò xo hồi vị, thường mạnh hơn lò xo tiếp xúc, sau đó nhanh chóng đẩy phần ứng trở lại vị trí ban đầu. Các tiếp điểm tách ra càng nhanh càng tốt để giảm thiểu thời gian phóng hồ quang.

Sơ đồ nối dây rơle điều khiển ba pha điển hình

Thành phần cốt lõi và Hướng dẫn lựa chọn khoa học

Rơle điều khiển ba pha điển hình bao gồm các hệ thống con chính xác sau:

Hệ thống điện từ: Bao gồm suốt chỉ, cuộn dây, lõi cố định được làm từ các tấm thép silicon hình chữ E hoặc chữ U nhiều lớp và lõi chuyển động. Thiết kế của tấm thép silicon, được đặc trưng bởi độ thấm cao và tổn thất dòng điện xoáy thấp, đảm bảo hiệu suất cao, tiêu thụ năng lượng thấp và sinh nhiệt thấp.

Hệ thống liên lạc:

Liên hệ chính: Có ba cặp mang dòng điện mạch chính, có diện tích lớn và yêu cầu vật liệu cao.

Liên hệ phụ trợ: Đối với các mạch điều khiển, thường có thiết kế plug-in mô-đun để cấu hình linh hoạt, cung cấp tín hiệu Thường mở (NO) và Thường đóng (NC).

Hệ thống ngăn chặn hồ quang: Chủ yếu bao gồm một chụp hồ quang làm bằng gốm hoặc nhựa có độ bền cao và một bộ tấm chia thép mạ đồng bên trong.

Cơ chế và bao vây: Vỏ bằng nhựa kỹ thuật hoặc nhiệt rắn có độ bền cao giúp cách nhiệt, bảo vệ (xếp hạng IP) và hỗ trợ cơ học.

Phương pháp lựa chọn khoa học năm bước:

Xác định đặc tính tải: Xác định xem tải là động cơ, lò điện trở hay máy biến áp? Các thông số chính bao gồm dòng khởi động của động cơ (thường gấp 5–7 lần dòng định mức) và chu kỳ làm việc (ví dụ: S1 cho chế độ làm việc liên tục hoặc S3 cho chế độ làm việc định kỳ gián đoạn).

Phù hợp với thông số điện:

Điện áp cuộn dây: Phải khớp chính xác với điện áp nguồn điều khiển (AC/DC, giá trị).

Dòng hoạt động định mức (Ie) : Điện áp tại đó các tiếp điểm chính có thể mang dòng điện được xác định. Nó phải lớn hơn dòng tải đầy đủ của tải (FLC). Đối với tải động cơ, hãy xem xét sốc nhiệt trong quá trình khởi động và cho phép chênh lệch 10–15%.

Điện áp cách điện định mức (Ui) và Điện áp chịu xung (Uimp) : Phải phù hợp với cấp độ lưới.

Chọn Danh mục Chức năng và Hiệu suất:

Danh mục sử dụng: AC-3 (khởi động/dừng động cơ lồng sóc) hoặc AC-1 (tải điện trở) là phổ biến nhất. Loại AC-3 yêu cầu khả năng cắt cao hơn.

Nhu cầu giám sát: Có cần giám sát điện áp không? Có cần điều chỉnh ngưỡng và độ trễ không? Bộ nhớ và chỉ báo lỗi có cần thiết không?

Tuổi thọ điện và tuổi thọ cơ khí : Đề cập đến số lượng hoạt động đáng tin cậy trong điều kiện định mức. Kiểm tra phương pháp lắp đặt (đường ray DIN hoặc vít), số lượng tiếp điểm phụ cần thiết và liệu có cần khóa liên động cơ học hoặc mô-đun hẹn giờ/giao tiếp để điều khiển đảo ngược hay không.

Xác nhận cài đặt và phụ kiện: Kiểm tra phương pháp lắp. Đây có thể là đường ray DIN hoặc vít. Đồng thời kiểm tra số lượng tiếp điểm phụ cần thiết. Và liệu có cần khóa liên động cơ học hoặc mô-đun hẹn giờ/giao tiếp để điều khiển đảo ngược hay không.

Sự phù hợp với môi trường: Hãy xem xét nhiệt độ môi trường xung quanh. Hãy xem xét độ ẩm. Hãy xem xét bụi. Hãy xem xét các loại khí ăn mòn. Hãy xem xét độ rung. Chọn mức bảo vệ thích hợp (mã IP). Chọn vật liệu/quy trình thích hợp.

Ứng dụng công nghiệp và triển vọng tương lai

Rơle điều khiển ba pha là thành phần nền tảng linh hoạt, với các ứng dụng bao gồm:

Sản xuất: Máy công cụ, băng tải, máy ép phun và máy nén đều yêu cầu điều khiển động cơ.

Cơ sở hạ tầng: Máy bơm, quạt, thiết bị xử lý không khí, tủ phân phối ánh sáng.

Năng lượng mới: Các tủ phù hợp với tiêu chuẩn nối lưới được sử dụng cho bộ biến tần quang điện và điều khiển mô-đun nguồn được sử dụng cho các trạm sạc.

Tự động hóa tòa nhà: Điều khiển tự động cho máy bơm nước sinh hoạt, máy bơm chữa cháy, thiết bị thông gió.

Xu hướng phát triển trong tương lai rõ ràng hướng đến trí tuệ sâu sắc và hội nhập:

Giám sát tình trạng và bảo trì dự đoán: Rơle thế hệ tiếp theo sẽ tích hợp các cảm biến tiên tiến hơn có khả năng theo dõi xói mòn tiếp điểm, mức tăng nhiệt độ, tình trạng cuộn dây và sử dụng thuật toán để dự đoán tuổi thọ hữu ích còn lại, cho phép chuyển từ "thay thế theo lịch trình" sang "bảo trì theo yêu cầu".

Tích hợp sâu vào IoT công nghiệp: Bằng cách tích hợp các giao thức Ethernet công nghiệp như Profinet, EtherCAT, Modbus TCP, v.v., rơle sẽ trở thành các nút thông minh trong mạng IIoT, tải lên dữ liệu thời gian thực về thông tin hiện tại, điện áp, điện năng tiêu thụ, trạng thái và cảnh báo, cung cấp dữ liệu nền tảng cho bản sao kỹ thuật số và quản lý năng lượng.

Tích hợp an toàn chức năng: Việc tích hợp các chức năng an toàn tuân thủ các tiêu chuẩn như IEC 61508 hoặc ISO 13849 như Tắt mô-men xoắn an toàn (STO), cho phép sử dụng trực tiếp trong các hệ thống kiểm soát an toàn tòa nhà, đơn giản hóa việc thiết kế vòng an toàn.

Sự kết hợp và thu nhỏ thiết bị: Các chức năng sẽ tích hợp hơn nữa với các chức năng của bộ truyền động tần số thay đổi, bộ khởi động mềm và thiết bị bảo vệ, tạo thành bộ điều khiển động cơ thông minh kết hợp điều khiển, bảo vệ, điều chỉnh tốc độ và chẩn đoán, trong khi mật độ năng lượng liên tục tăng.

Kết luận

Rơle điều khiển ba pha đã phát triển từ một công tắc cơ điện đơn giản thành một thiết bị thông minh quan trọng tích hợp giám sát nguồn điện, bảo vệ thiết bị, thực thi logic và thu thập dữ liệu. Nó là nền tảng ổn định của kim tự tháp tự động hóa công nghiệp và là cầu nối kết nối thế giới quyền lực vật chất với thế giới thông tin số. Sự hiểu biết sâu sắc về các nguyên tắc, giá trị và phương pháp lựa chọn của nó là điều cần thiết không chỉ để đảm bảo hoạt động đáng tin cậy của từng thiết bị mà còn để xây dựng các hệ thống điện công nghiệp hiện đại an toàn, hiệu quả, linh hoạt và hướng tới tương lai. Vai trò của nó sẽ ngày càng trở nên quan trọng trong bối cảnh Công nghiệp 4.0 và các mục tiêu carbon kép.
