Rơle công nghiệp FH39

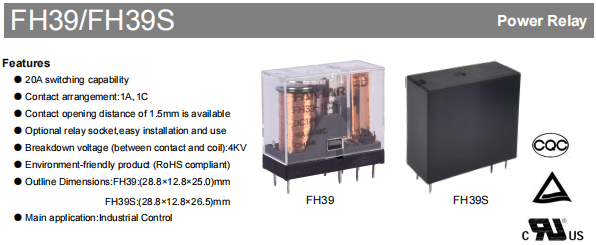

Rơle dòng FH39 và FH39S là rơle công nghiệp hiệu suất cao được thiết kế đặc biệt cho các ứng dụng điều khiển công nghiệp. Với công suất chuyển mạch tối đa là 20A và có sẵn các bố trí tiếp điểm 1A và 1C, chúng đáp ứng các yêu cầu về nhu cầu điều khiển mạch khác nhau. Tuân thủ các tiêu chuẩn RoHS, những sản phẩm thân thiện với môi trường này phù hợp với môi trường công nghiệp đòi hỏi khắt khe.

Trong các hệ thống điều khiển công nghiệp hiện đại, độ tin cậy của rơle ảnh hưởng trực tiếp đến độ ổn định hoạt động của toàn bộ thiết bị. Rơle dòng FH39 và FH39S được chế tạo cho mục đích này—với lợi thế cốt lõi là công suất chuyển mạch lên tới 20A, kết hợp với cấu hình tiếp điểm linh hoạt và thiết kế điện mạnh mẽ, chúng có thể tự tin xử lý nhiều tình huống ứng dụng công nghiệp phức tạp.

Công suất chuyển mạch cao cho tải yêu cầu

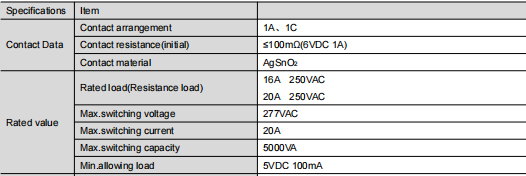

Là rơle công nghiệp, dòng FH39 vượt trội về thông số điện. Chúng hỗ trợ hai thông số tải định mức: 16A và 20A ở 250VAC, với điện áp chuyển mạch tối đa là 277VAC và công suất chuyển mạch tối đa là 5000VA. Điều này có nghĩa là chúng có thể xử lý việc điều khiển động cơ, quản lý nguồn điện, hệ thống HVAC, v.v. một cách đáng tin cậy.

Vật liệu tiếp xúc sử dụng AgSnO₂ (oxit thiếc bạc), đảm bảo độ dẫn điện tốt đồng thời mang lại khả năng chống hàn và ăn mòn hồ quang. Điều này kéo dài đáng kể tuổi thọ của sản phẩm trong các ứng dụng chuyển đổi thường xuyên. Để đáp ứng các tiêu chuẩn an toàn khác nhau, dòng FH39 cũng cung cấp tùy chọn với khoảng cách tiếp xúc 1,5mm, tăng cường hơn nữa khả năng cách ly điện ở trạng thái tiếp điểm mở. Về cách bố trí tiếp điểm, cả hai cấu hình 1A (SPST-NO) và 1C (SPDT) đều có sẵn, cho phép thích ứng linh hoạt với các yêu cầu logic điều khiển khác nhau.

Khả năng chịu được điện áp cao và bảo vệ đa cấp để đảm bảo an toàn cho hệ thống

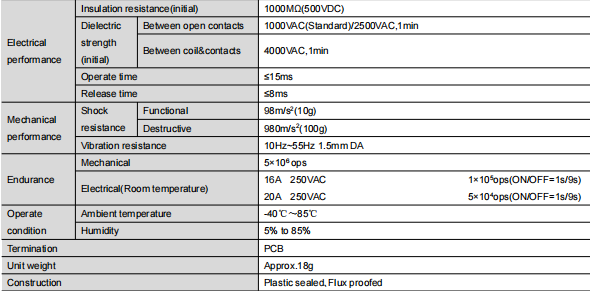

Trong môi trường công nghiệp điện áp cao, hiệu suất cách điện giữa cuộn dây và các tiếp điểm là rất quan trọng. Dòng FH39 hoạt động mạnh mẽ trong lĩnh vực này: độ bền điện môi giữa cuộn dây và các tiếp điểm lên tới 4000VAC, trong khi điện áp chịu được giữa các tiếp điểm mở đáp ứng tiêu chuẩn 1000VAC, có sẵn phiên bản chịu được cao 2500VAC tùy chọn. Hơn nữa, điện trở cách điện ban đầu lớn hơn 1000MΩ (được thử nghiệm ở 500VDC), ngăn chặn hiệu quả rủi ro rò rỉ dòng điện và đảm bảo an toàn cho toàn bộ hệ thống.

Thiết kế vỏ của sản phẩm cũng tính đến sự phức tạp của môi trường sử dụng trong thế giới thực. Đối với môi trường trong nhà sạch sẽ, có thể chọn loại chống từ thông. Nếu thiết bị sẽ được triển khai tại các khu công nghiệp có chứa các loại khí ăn mòn như H₂S, SO₂, NO₂ hoặc lượng bụi lớn thì nên sử dụng loại kín bằng nhựa để có khả năng chống ẩm, bụi và ô nhiễm tốt hơn.

Nhiều tùy chọn điện áp cuộn dây để thích ứng linh hoạt

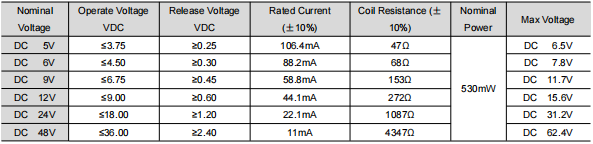

Dòng FH39 cung cấp nhiều thông số kỹ thuật điện áp cuộn dây từ 5V đến 48V DC, tất cả đều có công suất danh định thống nhất là 530mW. Cho dù đó là mô-đun điều khiển điện tử điện áp thấp hay hệ thống điều khiển 24V hoặc 48V tiêu chuẩn công nghiệp, đều có sẵn mô hình phù hợp. Điện áp vận hành và giải phóng cho từng cấp điện áp được thiết kế hợp lý để đảm bảo việc lấy và thả đáng tin cậy ngay cả khi điện áp dao động. Thời gian hoạt động là 15ms và thời gian nhả là 8ms, đáp ứng yêu cầu tốc độ phản hồi của hầu hết các ứng dụng điều khiển công nghiệp.

Cấu trúc nhỏ gọn để cài đặt dễ dàng

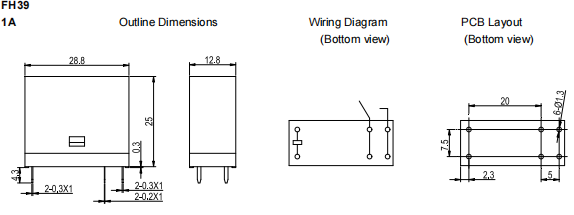

Trong các thiết bị có không gian lắp đặt hạn chế, kích thước vật lý của các bộ phận thường trở thành yếu tố lựa chọn quan trọng. FH39 có kích thước bên ngoài là 28,8 x 12,8 x 25,0 mm, trong khi FH39S cao hơn một chút với kích thước 28,8 x 12,8 x 26,5 mm. Cả hai đều có thiết bị đầu cuối PCB phù hợp để chèn và sản xuất tự động. Thiết kế nhỏ gọn của chúng cho phép lắp đặt dễ dàng trên các bảng điều khiển có không gian hạn chế hoặc trong các hộp phân phối, mang lại nhiều không gian hơn cho bố cục tổng thể.

Điều đáng nói là có sẵn một ổ cắm rơle chuyên dụng tùy chọn cho dòng sản phẩm này. Điều này cho phép nối dây và thay thế nhanh chóng mà không cần hàn, giảm đáng kể thời gian vận hành và bảo trì thiết bị, giảm chi phí bảo trì tại chỗ và nâng cao tính linh hoạt khi sử dụng.

Độ bền và khả năng thích ứng với môi trường

Với độ bền cơ học trên 5 triệu hoạt động và độ bền điện tuyệt vời dưới tải định mức, dòng FH39 rất phù hợp cho các nhiệm vụ điều khiển liên quan đến hoạt động thường xuyên. Phạm vi nhiệt độ hoạt động là -40°C đến 85°C, bao trùm phần lớn môi trường công nghiệp trong nhà và ngoài trời. Khả năng thích ứng của nó với mức độ ẩm từ 5% đến 85% đảm bảo hiệu suất ổn định và đáng tin cậy ngay cả trong điều kiện ẩm ướt.

Về khả năng chống chịu ứng suất cơ học, dòng FH39 có thể chịu được các cú sốc chức năng 98 m/s² và các cú sốc phá hủy 980 m/s². Nó duy trì hiệu suất ổn định trong các điều kiện rung (10 Hz đến 55 Hz, biên độ gấp đôi 1,5mm), thể hiện độ tin cậy về cấu trúc của nó trong quá trình vận chuyển và vận hành.

Khuyến nghị lựa chọn và sử dụng

Để phát huy tối đa hiệu suất của rơle dòng FH39, cần lưu ý một số điểm trong quá trình lắp đặt và sử dụng: Đầu tiên, tránh làm rơi hoặc để rơle chịu tác động mạnh nhằm tránh ảnh hưởng đến độ chính xác của kết cấu bên trong. Thứ hai, chọn loại vỏ bọc phù hợp dựa trên môi trường thực tế; đối với những vị trí bị ô nhiễm nặng thì loại nhựa kín là cần thiết. Cuối cùng, khi thiết kế bố trí PCB, hãy tham khảo các yêu cầu về dung sai trong thông số kỹ thuật: đối với kích thước bên ngoài 1mm, dung sai phải là ± 0,2mm; đối với kích thước từ 1 mm đến 5 mm, dung sai là ± 0,3 mm; đối với kích thước ≥5mm, dung sai là ± 0,5mm. Bạn nên kiểm soát dung sai của chính bố cục PCB trong phạm vi ± 0,1mm.

Tóm tắt

Với khả năng mang dòng cao 20A, điện áp cách ly cao 4000VAC, nhiều lựa chọn cuộn dây và thiết kế cấu trúc nhỏ gọn, rơle FH39 và FH39S nổi bật là những sản phẩm đáng tin cậy trong lĩnh vực điều khiển công nghiệp, mang lại cả hiệu suất và tính linh hoạt. Cho dù được sử dụng trong thiết bị tự động hóa, hệ thống điện hay mô-đun điều khiển thiết bị gia dụng, chúng đều cung cấp khả năng đảm bảo chuyển mạch ổn định và an toàn. Nếu bạn đang tìm kiếm một rơ-le công nghiệp tiết kiệm chi phí cho dự án tiếp theo của mình thì chắc chắn dòng FH39 rất đáng để cân nhắc.
