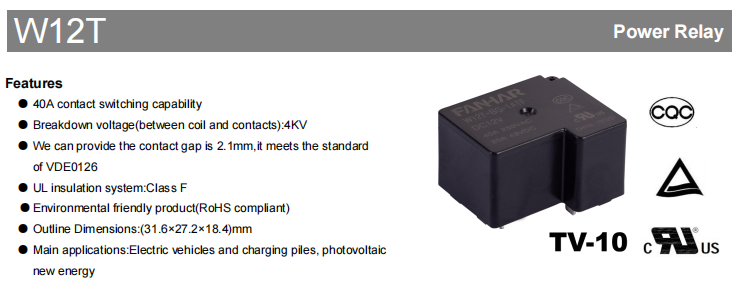

Rơle nguồn W12T 40A | Rơle PCB cho hệ thống sạc điện và quang điện EV

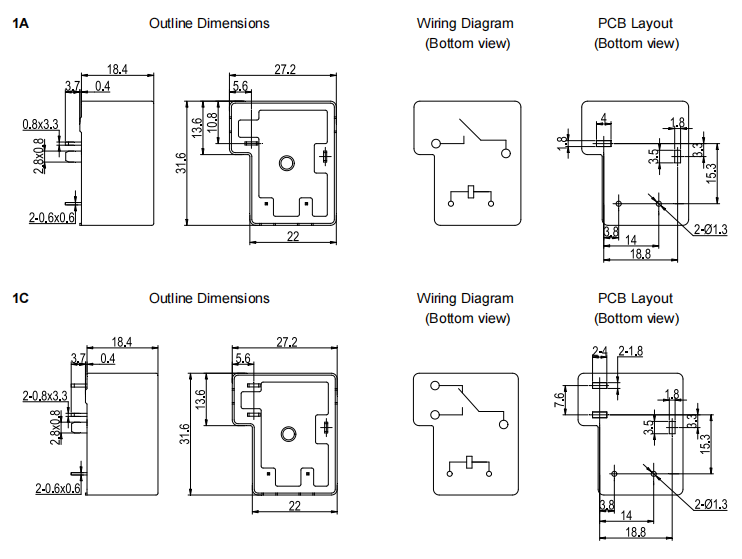

W12T là rơle nguồn 40A do FANHAR Electronics ra mắt, được thiết kế cho các ứng dụng điều khiển công suất cao như xe điện, cọc sạc và hệ thống năng lượng tái tạo quang điện (PV). Rơle có khả năng chuyển mạch tiếp điểm 40A, điện áp chịu được điện môi tối đa là 4000VAC giữa cuộn dây và các tiếp điểm và khoảng cách tiếp xúc tùy chọn ≥2,1mm. Trong khi đảm bảo hiệu suất chuyển mạch tải cao, nó cũng đáp ứng các yêu cầu về cách điện và an toàn trong các thiết bị năng lượng mới. Với thiết kế gắn PCB nhỏ gọn, W12T có kích thước chỉ 31,6 × 27,2 × 18,4 mm và có sẵn nhiều tùy chọn điện áp cuộn dây để phù hợp với nhiều nhu cầu thiết kế thiết bị khác nhau. Nó được sử dụng rộng rãi trong các hệ thống điều khiển năng lượng mới.

1. Tính năng sản phẩm

Khả năng chuyển đổi dòng điện cao 40A
W12T có tải điều khiển định mức là 40A 250VAC. Loại tiêu chuẩn hỗ trợ tải DC 20A 30VDC, trong khi loại BG hỗ trợ tải DC 20A 48VDC. Công suất chuyển mạch tối đa đạt 10000VA, đáp ứng yêu cầu điều khiển công suất của thiết bị công suất cao.

Hiệu suất cách nhiệt cao để nâng cao an toàn hệ thống
Để giải quyết các yêu cầu cách điện của thiết bị năng lượng mới, W12T cung cấp khả năng cách điện tuyệt vời:

Điện áp chịu được điện môi tối đa giữa cuộn dây và tiếp điểm: 4000VAC

Điện áp chịu được điện môi giữa các tiếp điểm (loại BG): 2500VAC

Điện trở cách điện ban đầu: 1000MΩ (ở 500VDC)

Hiệu suất cách nhiệt vượt trội góp phần cải thiện độ tin cậy và an toàn vận hành.

Khoảng cách tiếp xúc tùy chọn ≥2,1mm
Loại W12T BG cung cấp khoảng cách tiếp xúc ≥2,1mm, tuân thủ tiêu chuẩn quang điện VDE0126 của Châu Âu. Điều này đáp ứng nhu cầu về khoảng cách cách ly tiếp xúc lớn hơn trong một số ứng dụng hệ thống PV.

Vật liệu liên lạc chất lượng cao
W12T dòng sản phẩm sử dụng AgSnO₂ (oxit bạc-thiếc) làm vật liệu tiếp xúc. AgSnO₂ thể hiện khả năng chống xói mòn hồ quang tuyệt vời, khả năng chống tiếp xúc thấp và ổn định, tính dẫn nhiệt tốt và hiệu suất chống hàn vượt trội. Nó có hiệu quả làm giảm hồ quang và kéo dài tuổi thọ của rơle.

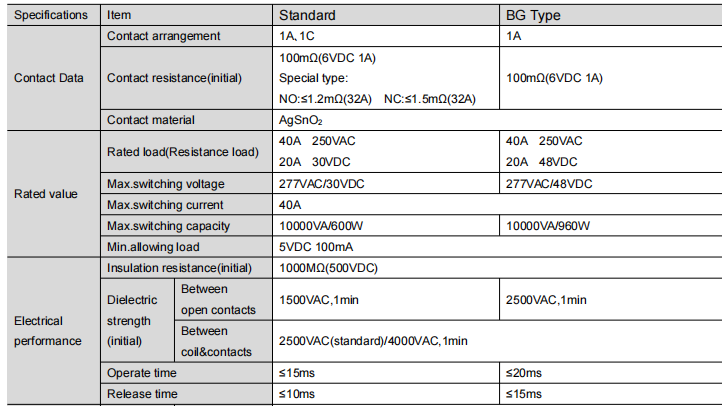

2. Thông số hiệu suất

Nhiều tùy chọn điện áp cuộn dây
Để phù hợp với các thiết kế hệ thống điều khiển đa dạng, W12T có sẵn ở nhiều điện áp cuộn dây, bao gồm:
[Tham khảo bảng thông số cuộn dây trong bảng dữ liệu gốc]

Công suất định mức cuộn dây loại tiêu chuẩn: 900mW

Công suất định mức cuộn dây loại BG: 1400mW

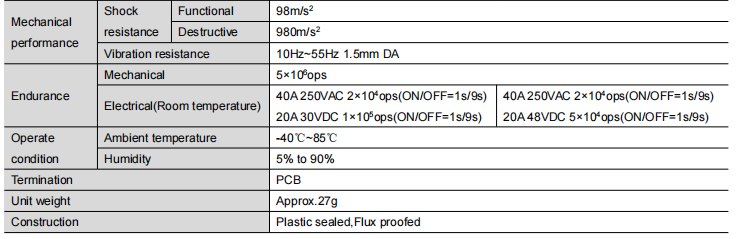

Hiệu suất cơ và điện ổn định và đáng tin cậy
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Tuổi thọ cơ học: 5 triệu lần hoạt động

Tuổi thọ điện:

40A 250VAC: 20.000 lần vận hành

20A 30VDC (loại tiêu chuẩn): 100.000 hoạt động

20A 48VDC (loại BG): 50.000 hoạt động

Thời gian hoạt động (loại tiêu chuẩn): 15ms

Thời gian phát hành (loại tiêu chuẩn): 10ms

Phạm vi nhiệt độ hoạt động: -40°C đến 85°C , thích hợp cho các ứng dụng thiết bị năng lượng mới và công nghiệp khác nhau.

Nhiều phê duyệt an toàn

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Các chứng nhận này bao gồm các ứng dụng tải AC 40A và tải DC 20A, hỗ trợ sử dụng sản phẩm ở các thị trường khác nhau.

3. Lĩnh vực ứng dụng điển hình

Theo bảng dữ liệu sản phẩm, W12T chủ yếu được sử dụng trong:

Xe điện (EV)

Cọc sạc xe năng lượng mới

Thiết bị năng lượng tái tạo quang điện (PV)

Khả năng chuyển mạch dòng điện cao và hiệu suất cách điện của nó đáp ứng các yêu cầu điều khiển công suất của các ứng dụng trên.

4. Tại sao chọn Rơle điện W12T?

Là rơle nguồn 40A được thiết kế cho lĩnh vực năng lượng mới, W12T kết hợp khả năng chịu tải cao, hiệu suất cách điện và độ tin cậy. Những ưu điểm chính bao gồm:

Khả năng chuyển đổi tải AC 40A

Điện áp chịu được điện môi lên tới 4000VAC giữa cuộn dây và các tiếp điểm

Khoảng cách tiếp xúc tùy chọn ≥2,1mm, tuân thủ tiêu chuẩn PV VDE0126

Dải điện áp cuộn dây rộng từ 5V đến 110VDC

Hệ thống cách nhiệt UL Class F

Phạm vi nhiệt độ hoạt động -40°C đến 85°C

Được chứng nhận bởi UL, TÜV, CQC, v.v.

Thích hợp cho xe điện, cọc sạc, quang điện và các ứng dụng năng lượng mới khác

5. Tóm tắt

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
