Giới thiệu về Rơle PCB
Định nghĩa Rơle PCB
Rơle PCB, hoặc rơle bảng mạch in, dùng để chỉ một thiết bị được gắn trên PCB. Nó là một công tắc hoạt động bằng điện được sử dụng để điều khiển mạch công suất cao với sự trợ giúp của tín hiệu công suất thấp. Rơle PCB được sử dụng trong nhiều hệ thống và thiết bị điện tử dựa trên kích thước tối thiểu, độ tin cậy và tính dễ sử dụng.

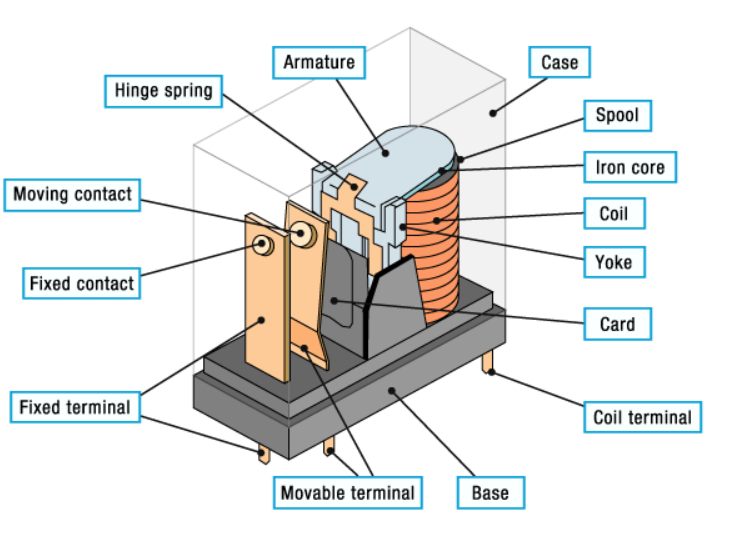

Các thành phần của Rơle PCB
Các thành phần chính của rơle PCB bao gồm:
Cuộn dây: Cuộn dây tạo ra từ trường khi có dòng điện chạy qua nó.
Phần ứng: Phần ứng: Là bộ phận chuyển động bị hút bởi từ trường do cuộn dây tạo ra.
Địa chỉ liên lạc: Các địa chỉ liên lạc là những điểm kết nối điện được thực hiện hoặc bị hỏng.
Lò xo: Lò xo đưa phần ứng về vị trí ban đầu khi cuộn dây bị ngắt điện.
Rơle PCB hoạt động như thế nào
Nguyên lý điện từ
Rơle PCB hoạt động dựa trên nguyên tắc điện từ. Hiện tượng từ trường được tạo ra khi dòng điện chạy qua cuộn dây đã được ghi lại rõ ràng. Hành động này thu hút phần ứng, phần ứng này lần lượt di chuyển để kết nối hoặc ngắt kết nối mạch tại các tiếp điểm.
Vận hành mạch
Một lực từ từ cuộn dây kéo phần ứng xuống khi rơle được cấp nguồn, đóng các tiếp điểm và cho phép dòng điện chạy trong mạch liên quan. Lò xo mở các tiếp điểm và ngắt dòng điện khi cuộn dây bị ngắt điện bằng cách đưa phần ứng về vị trí ban đầu.
Chuyển mạch logic
Rơle PCB cũng có thể được chế tạo để có các cấu hình chuyển mạch khác nhau, bao gồm thường mở (NO) và thường đóng (NC). Trong trường hợp cấu hình thường mở, các tiếp điểm vẫn mở khi ngắt điện và đóng khi được cấp điện. Trong cấu hình thường đóng, các tiếp điểm sẽ đóng trong trường hợp mất điện và mở trong trường hợp có điện.
Các loại Rơle PCB
Dựa trên nguyên tắc hoạt động
Rơle cơ điện
Rơle điện cơ là loại rơle PCB phổ biến nhất. Chúng được tạo thành từ các tiếp điểm, phần ứng và cuộn dây. Rơle loại này nổi tiếng về độ tin cậy và khả năng quản lý điện áp và dòng điện cao.
Rơle trạng thái rắn
Rơle trạng thái rắn (SSR) không có bất kỳ bộ phận chuyển động nào và dựa vào chất bán dẫn để kiểm soát dòng điện. Chúng cung cấp tốc độ chuyển mạch nhanh hơn, tuổi thọ dài hơn và độ tin cậy cao hơn so với rơle cơ điện.
Rơle sậy
Rơle sậy bao gồm một cặp tiếp điểm sắt từ (công tắc sậy) được bọc trong một ống thủy tinh. Chúng được điều khiển bởi từ trường bên ngoài và được công nhận vì tốc độ chuyển mạch nhanh và khả năng cách điện được tăng cường.
Rơle lai
Rơle lai kết hợp các tính năng của cả rơle điện cơ và trạng thái rắn. Chúng có ưu điểm là khả năng xử lý dòng điện cao và tốc độ chuyển mạch nhanh.
Dựa trên cột và cú ném
SPDT
Rơle SPDT có một cực duy nhất với hai vị trí ném. Nó có thể kết nối một thiết bị đầu cuối với một trong hai vị trí dẫn điện. Một bộ tiếp điểm vẫn đóng trong khi bộ kia vẫn mở ở hai trạng thái của rơle SPDT và ngược lại. Rơle SPDT lý tưởng cho các tình huống mà bạn cần có khả năng chuyển đổi giữa hai mạch khác nhau.
SPST
Rơle SPST là một rơle ném đơn, một cực. Cột có một vị trí ném và chỉ có thể điều chỉnh một mạch. Rơle loại này thường được sử dụng để bật và tắt đèn và các thiết bị.
DPST
Rơle DPST là một rơle ném đơn, hai cực. Nó bao gồm hai mạch ném đơn độc lập, mỗi mạch có một tiếp điểm cố định và một tiếp điểm di động. Điều này làm cho rơle hữu ích cho các ứng dụng cần điều khiển đồng bộ nhiều mạch vì nó cho phép rơle điều khiển hai mạch độc lập cùng một lúc.
DPDT
Rơle DPDT là một cực đôi, tiếp sức ném đôi. Nó có hai cực và hai cực nên mỗi cực có thể liên kết với hai lần ném khác nhau. Điều này cho phép rơle quản lý nhiều mạch và thực hiện các tác vụ chuyển mạch phức tạp hơn, như chuyển đổi giữa các sơ đồ mạch khác nhau. Rơle DPDT được sử dụng trong rất nhiều hệ thống điện khác nhau, đặc biệt khi cần chuyển mạch hai mạch cùng một lúc.
Ưu điểm của Rơle PCB
Độ tin cậy cao
Rơle PCB nhằm mục đích cung cấp hoạt động ổn định trong một khoảng thời gian đáng kể. Chúng được chế tạo để hoạt động trong các điều kiện môi trường khác nhau và được sử dụng trong các ứng dụng quan trọng trong đó độ tin cậy là yếu tố then chốt cần cân nhắc.
Kích thước nhỏ gọn
Rơle PCB cũng có các phiên bản thu nhỏ kích thước, khiến chúng rất phù hợp cho các ứng dụng trong các hệ thống điện tử có không gian hạn chế. Họ có thể tiết kiệm không gian bảng do dấu chân tối thiểu của họ.
Kiểm soát chính xác
Rơle PCB có thể điều khiển các mạch điện một cách chính xác. Chúng có thể được kích hoạt bằng cách sử dụng tín hiệu điều khiển thấp và chuyển đổi tải công suất cao một cách chính xác.
Tuổi thọ dài
Rơle PCB được thiết kế và sử dụng tốt có thể có tuổi thọ lâu dài. Chúng có thể duy trì nhiều chu kỳ chuyển mạch với mức giảm hiệu quả hoạt động ở mức tối thiểu.
Ứng dụng của Rơle PCB
Điện tử ô tô
Rơle PCB được sử dụng trong nhiều ứng dụng trong ngành công nghiệp ô tô để điều khiển các hệ thống khác nhau như đèn pha, cần gạt nước kính chắn gió và bơm nhiên liệu. Họ cung cấp khả năng chuyển mạch và bảo vệ an toàn cho các thành phần chính này.
Tự động hóa công nghiệp
Rơle PCB được sử dụng trong các ứng dụng công nghiệp để vận hành động cơ, cuộn dây điện từ và các bộ truyền động khác nhau. Chúng rất quan trọng đối với hệ thống tự động hóa vì chúng cung cấp khả năng kiểm soát và đồng bộ hóa chính xác các quy trình.
Rơle PCB được sử dụng trong một số thiết bị điện tử tiêu dùng, bao gồm máy điều hòa không khí, máy giặt và tủ lạnh. Chúng hoạt động để điều chỉnh và phân bổ năng lượng cho các hoạt động đa dạng trong các thiết bị này.
Viễn thông
Trong ngành viễn thông, rơle PCB được sử dụng để chuyển mạch và định tuyến tín hiệu trong thiết bị của mạng. Chúng cung cấp các kết nối an toàn cũng như truyền tín hiệu hiệu quả.
Thiết bị gia dụng
Rơle PCB được sử dụng trong hầu hết các thiết bị gia dụng như lò vi sóng, lò nướng và máy pha cà phê. Chúng cho phép điều khiển các thành phần chức năng, chẳng hạn như bộ phận nhiệt và bộ hẹn giờ.
Hướng dẫn lựa chọn rơle PCB
Thông số kỹ thuật điện
Khi chọn rơle PCB, cần phải xem xét các thông số kỹ thuật điện như điện áp hoạt động, định mức dòng điện và công suất điện. Những điều này cần phải phù hợp với yêu cầu của ứng dụng để tạo điều kiện hoạt động tối ưu.
Thông số kỹ thuật cơ khí
Các thông số cơ học bao gồm điện trở tiếp xúc, điện trở cách điện và tốc độ chuyển mạch phải được đánh giá liên quan đến các yêu cầu cụ thể của ứng dụng.
Mối quan tâm về môi trường
Các điều kiện hoạt động phải được tính đến. Nhiệt độ, độ ẩm và mức độ rung có thể ảnh hưởng đến độ tin cậy và tuổi thọ của rơle. Điều quan trọng là sử dụng rơle phù hợp với điều kiện hoạt động của môi trường xung quanh.
Yêu cầu ứng dụng
Các yêu cầu cụ thể của ứng dụng, bao gồm tính chất của tải được kiểm soát và tần suất chuyển mạch, sẽ quyết định quá trình lựa chọn. Nhiều loại rơle khác nhau có thể phù hợp hơn cho các ứng dụng cụ thể.
Chi phí và độ tin cậy
Điều cần thiết là phải cân bằng giữa chi phí và độ tin cậy. Mặc dù rơle có độ tin cậy cao sẽ có giá cao hơn nhưng chúng có thể tiết kiệm tiền về lâu dài bằng cách giảm chi phí bảo trì và thay thế.
Kết luận
Tóm lại, rơle PCB rất cần thiết để điều khiển các mạch điện sử dụng tín hiệu công suất thấp. Chúng có nhiều loại khác nhau và mang lại những lợi ích như độ tin cậy và kích thước tối thiểu, do đó được sử dụng trong các ứng dụng ô tô, công nghiệp, điện tử tiêu dùng và viễn thông. Kiến thức về nguyên tắc và loại của chúng sẽ hỗ trợ việc lựa chọn rơle chính xác cho các ứng dụng cụ thể.
