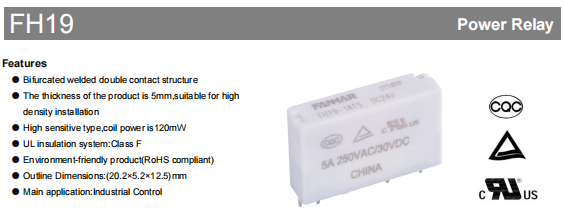

Rơle công nghiệp FH19

Trong các lĩnh vực tự động hóa công nghiệp, điều khiển công suất và thiết kế thiết bị nhỏ gọn, tối ưu hóa không gian và độ tin cậy là mục tiêu không ngừng theo đuổi. Rơle dòng FH19 ra đời để giải quyết những nhu cầu cốt lõi này. Là một rơle PCB siêu mỏng với độ dày chỉ 5mm, nó tích hợp thành công hiệu suất cao, tuổi thọ dài và khả năng lắp mật độ cao, khiến nó trở thành lựa chọn lý tưởng cho các kỹ sư trong các tình huống hạn chế về không gian. Bài viết này sẽ khám phá các tính năng thiết kế, lợi ích kỹ thuật và ứng dụng đa dạng của FH19, đồng thời đưa ra các đề xuất ứng dụng và lựa chọn kỹ lưỡng.

Thiết Kế Đột Phá & Ưu Điểm Kết Cấu

Cấu trúc vật lý cực kỳ nhỏ gọn

FH19 có kích thước 20,2×5,2×12,5mm. Cấu hình mỏng của nó — đặc biệt là độ dày 5 mm — cho phép xếp chồng dọc hoặc bố trí mật độ cao trong cấu hình cạnh nhau, giúp tiết kiệm đáng kể không gian PCB. Các ứng dụng nhỏ gọn như bo mạch chủ điều khiển công nghiệp, mô-đun PLC, thiết bị liên lạc và thiết bị thông minh là những ứng cử viên lý tưởng cho sản phẩm được thiết kế tối ưu này.

Quy trình hàn tiếp xúc kép cải tiến

Nó sử dụng cấu hình Tiếp điểm đôi hàn hai cực. Thiết kế này sử dụng hai điểm tiếp xúc song song để phân phối dòng điện, do đó làm giảm điện trở tiếp xúc và tăng cường rõ rệt độ tin cậy và độ ổn định của tiếp điểm. Ngay cả khi một điểm tiếp xúc bị hỏng do rung vi mô hoặc nhiễm bẩn, điểm còn lại vẫn đảm bảo tính liên tục của mạch, tăng cường đáng kể khả năng chống hỏng hóc trong môi trường công nghiệp khắc nghiệt.

Lựa chọn vật liệu thân thiện với môi trường và an toàn

Tuân thủ môi trường: Dòng sản phẩm đầy đủ tuân thủ chỉ thị RoHS, không sử dụng chất độc hại và đáp ứng xu hướng sản xuất xanh toàn cầu.

Vật liệu tiếp xúc: Sử dụng hợp kim bạc-niken (AgNi). Điều này bảo tồn tính dẫn điện vượt trội của bạc, trong khi việc kết hợp niken giúp cải thiện khả năng chống xói mòn hồ quang và độ bền cơ học, do đó kéo dài tuổi thọ điện.

Hệ thống cách điện: Có hệ thống cách nhiệt UL Lớp F (155°C), đảm bảo hiệu suất cách ly điện và giới hạn an toàn ngay cả trong môi trường nhiệt độ cao.

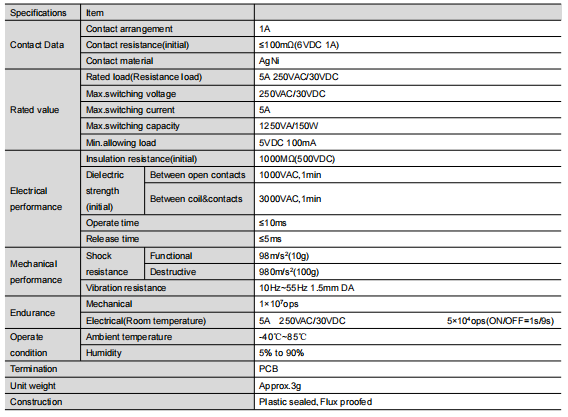

Phân tích chuyên sâu các thông số hiệu suất cốt lõi

Hiệu suất điện: Chuyển mạch ổn định, đáng tin cậy và mạnh mẽ

Tải định mức: 5A @ 250VAC / 30VDC

Tối đa. Công suất chuyển mạch: 1250VA/150W

Điện trở tiếp xúc: 100mΩ (ban đầu)

Điện trở cách điện: ≥1000MΩ (500VDC)

Độ bền điện môi: 3000 VAC trong 1 phút (giữa các tiếp điểm mở và giữa cuộn dây và các tiếp điểm)

Thời gian vận hành / phát hành: 10ms / 5ms

Độ bền cơ học & môi trường: Được thiết kế cho môi trường công nghiệp

Tuổi thọ cơ học: Có khả năng lên tới 10 triệu thao tác, lý tưởng cho việc chuyển đổi thường xuyên.

Tuổi thọ điện: Tải quy định đảm bảo hiệu suất đáng tin cậy (xem "Đường cong độ bền" trong biểu dữ liệu).

Khả năng thích ứng với môi trường: Phạm vi nhiệt độ hoạt động từ -40°C đến 85°C và phạm vi độ ẩm từ 5% đến 90%, phù hợp với nhiều vùng khí hậu khác nhau.

Chống rung và chống sốc: Khả năng chống rung (10-55Hz) và chống sốc (980m/s²) tuyệt vời, lý tưởng cho các thiết bị có độ rung cơ học như máy công cụ và xe cộ.

Hướng dẫn lựa chọn và cấu hình cuộn dây linh hoạt

FH19 có hai loại nguồn điện cuộn dây. Nó cũng có tám điện áp phổ biến. Điều này mang lại cho các nhà thiết kế tính linh hoạt đáng kể.

Lưu ý quan trọng: Bảng dữ liệu chỉ định chi tiết các đặc tính "Điện áp vận hành" và "Điện áp giải phóng". Thiết kế, vật liệu và quy trình sản xuất của FH19 tuân thủ các tiêu chuẩn an toàn nghiêm ngặt như được nêu trong các chứng nhận. Người dùng có thể kết hợp nó một cách an toàn vào các ứng dụng yêu cầu tuân thủ xuất khẩu hoặc độ tin cậy đặc biệt.

Lựa chọn gói: Phù hợp với môi trường ứng dụng của bạn

FH19 cung cấp hai tùy chọn gói chính để giải quyết các thách thức môi trường khác nhau:

Loại bằng chứng thông lượng:

Tính năng: Chống lại dư lượng ăn mòn yếu từ hàn.

Đề xuất cho: Duy trì các thiết lập bên trong hợp vệ sinh, bao gồm thiết bị trung tâm dữ liệu, phương tiện liên lạc và dụng cụ phòng thí nghiệm.

Loại kín bằng nhựa:

Tính năng: Cấu trúc kín hoàn toàn ngăn chặn hiệu quả bụi, hơi ẩm và khí ăn mòn (ví dụ: H₂S, SO₂) xâm nhập vào rơle.

Đề xuất cho: Khu công nghiệp, thiết bị ngoài trời, môi trường có khí hóa học, chẳng hạn như xưởng sản xuất, tủ điều khiển, hệ thống tín hiệu giao thông và máy móc nông nghiệp.

Việc chọn gói không phù hợp có thể dẫn đến ăn mòn bên trong, oxy hóa tiếp xúc và hư hỏng sớm.

Kịch bản ứng dụng điển hình

Tận dụng những lợi thế toàn diện của mình, FH19 vượt trội trong các lĩnh vực sau:

Tự động hóa công nghiệp: Mô-đun I/O PLC, giao tiếp cảm biến, điều khiển động cơ nhỏ.

Quản lý năng lượng: Đồng hồ thông minh, mạch điều khiển biến tần quang điện và mô-đun điều khiển trạm sạc.

Tự động hóa tòa nhà: Điều khiển chiếu sáng thông minh, điều khiển hệ thống HVAC, hệ thống an ninh.

Thiết bị liên lạc: Định tuyến tín hiệu trong các thiết bị chuyển mạch mạng, bộ định tuyến và thiết bị trạm gốc.

Thiết bị gia dụng & Điện tử tiêu dùng: Bảng điều khiển cho các thiết bị cao cấp, trung tâm nhà thông minh.

Chứng nhận an toàn & đảm bảo chất lượng

FH19 đã đạt được nhiều chứng nhận uy tín trên toàn thế giới và trong nước, đóng vai trò xác nhận hàng đầu về chất lượng và độ an toàn của nó.

UL/C-UL (Mỹ/Canada): Mã số E475405

TÜV (Đức): Mã số R 50565678

CQC (Trung Quốc): Giấy chứng nhận số CQC22002370207

Các chứng nhận chỉ ra rằng thiết kế, vật liệu và quy trình sản xuất của FH19 tuân thủ các tiêu chuẩn an toàn nghiêm ngặt. Người dùng có thể đưa nó vào các ứng dụng một cách an toàn yêu cầu tuân thủ xuất khẩu hoặc độ tin cậy đặc biệt.

Lựa chọn và sử dụng Tóm tắt các điểm chính

Xác định tải: Xác định loại tải của bạn (điện trở, cảm ứng, đèn), dòng điện và điện áp để đảm bảo chúng nằm trong phạm vi định mức của FH19.

Chọn Cuộn dây: Chọn biến thể Tiêu chuẩn hoặc Công suất cao và thông số điện áp phù hợp tùy theo nhu cầu điện năng và điện áp cung cấp của hệ thống của bạn.

Xác định gói hàng: Nên lựa chọn giữa Flux Proofed hoặc Plastic Sealed dựa trên môi trường ứng dụng. Điều này là cần thiết để đảm bảo độ tin cậy lâu dài.

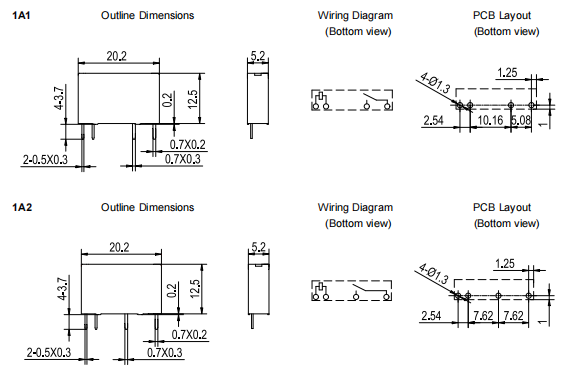

Xác nhận sơ đồ chân: Tham khảo sơ đồ dấu chân PCB (1A1 hoặc 1A2) để đảm bảo khả năng tương thích với bố cục bảng mạch của bạn.

Thiết kế mạch truyền động: Đảm bảo cung cấp dòng điện ổn định và đủ cho cuộn dây rơle. Hãy cân nhắc việc sử dụng diode flyback để bảo vệ thiết bị dẫn động.

Kết luận

FH19 là một giải pháp kỹ thuật được thiết kế để giải quyết những thách thức đặt ra bởi thiết kế điện tử hiện đại, mật độ cao và độ tin cậy cao.

Nó tích hợp kích thước nhỏ gọn, độ tin cậy của tiếp điểm kép, khả năng thích ứng với môi trường và các chứng chỉ mở rộng, cung cấp cho các kỹ sư sự hỗ trợ thành phần cơ bản vững chắc và đáng tin cậy để đổi mới trong điều khiển công nghiệp, quản lý năng lượng và thiết bị thông minh.

Khi chọn rơle, hãy vượt xa những so sánh thông số đơn giản. Xét về độ tin cậy của hệ thống, chi phí vòng đời và sự phù hợp với môi trường, FH19 chắc chắn là lựa chọn ưu tiên và đáng được đánh giá chuyên sâu.
