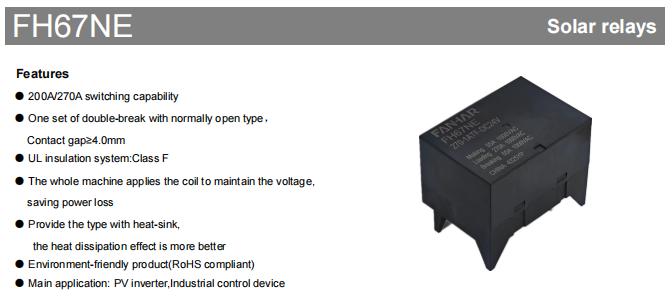

Tổng quan về sản phẩm
các FH67NE là một hiệu suất cao, công suất cao rơle năng lượng mới được phát triển bởi Chiết Giang Fanhar Electronics (FANHAR) cho các ứng dụng công nghiệp tải trọng cao và năng lượng mới quang điện. Nó có sẵn trong hai tùy chọn khả năng chuyển mạch tiếp điểm – 200A và 270A – bao gồm một bộ ngắt đôi, các tiếp điểm thường mở với khoảng cách tiếp xúc từ 4,0mm trở lên. Bằng cách sử dụng AgSnO₂ làm vật liệu tiếp điểm, rơle có thể chuyển mạch lên đến 220A (phiên bản 200A) hoặc 275A (phiên bản 270A) ở 1000VAC, với công suất chuyển mạch tối đa lần lượt là 220.000VA và 275.000VA. Với hiệu suất điện vượt trội, thiết kế an toàn nghiêm ngặt và các chứng nhận quốc tế toàn diện, FH67NE đã trở thành bộ phận chuyển mạch cốt lõi trong các ứng dụng đòi hỏi khắt khe như bộ biến tần PV, hệ thống lưu trữ năng lượng và thiết bị điều khiển công nghiệp.
Khi công suất lắp đặt PV toàn cầu tiếp tục tăng và ngành lưu trữ năng lượng mở rộng nhanh chóng, các hệ thống năng lượng mới đặt ra các yêu cầu ngày càng nghiêm ngặt đối với rơle về khả năng mang dòng điện cao, giới hạn an toàn điện áp cao và độ tin cậy lâu dài. FH67NE chính xác là sản phẩm rơle năng lượng mới hàng đầu của Fanhar được phát triển để đáp ứng xu hướng của ngành này, giải quyết hiệu quả nhu cầu cấp thiết của thị trường về rơle công suất cao, an toàn cao và tiêu thụ năng lượng thấp.
Hướng dẫn lựa chọn: So sánh phiên bản 200A và 270A
các FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:
| tham số | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Dòng điện định mức (mang theo) | 200A | 270A |
| Tối đa. chuyển đổi hiện tại | 220A | 275A |
| Tối đa. Công suất chuyển đổi | 220.000VA | 275.000VA |

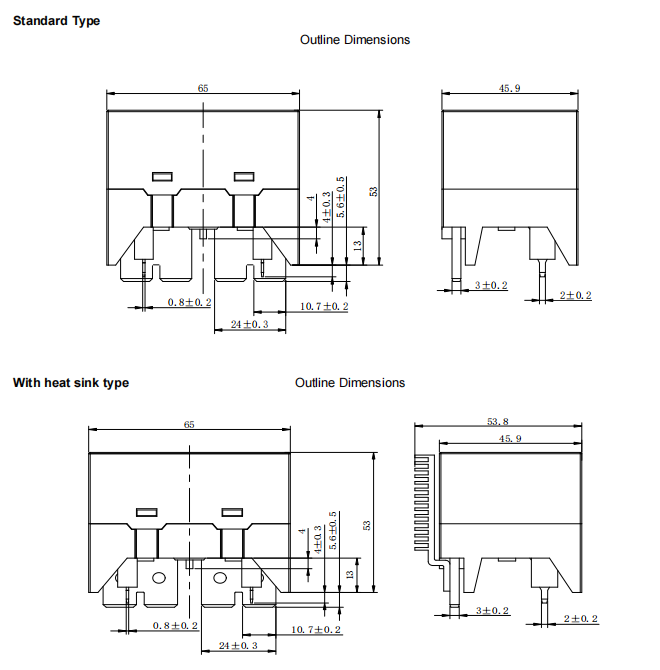

Cả hai phiên bản đều giống hệt nhau về khoảng cách tiếp xúc ( ≥4,0mm), lớp cách điện (Loại F), thông số cuộn dây và kích thước tổng thể. Việc lựa chọn chủ yếu phải dựa trên yêu cầu về dòng tải thực tế và khả năng chuyển mạch của hệ thống.
Ưu điểm kỹ thuật cốt lõi
Cấu trúc ngắt đôi cho an toàn điện áp cao
các product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
Hệ thống cách nhiệt loại F cho nhiệt độ cao và tuổi thọ cao
các UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.
Thiết kế tản nhiệt tùy chọn để tăng cường quản lý nhiệt
các FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
Tuân thủ môi trường và thích ứng toàn cầu
các product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.

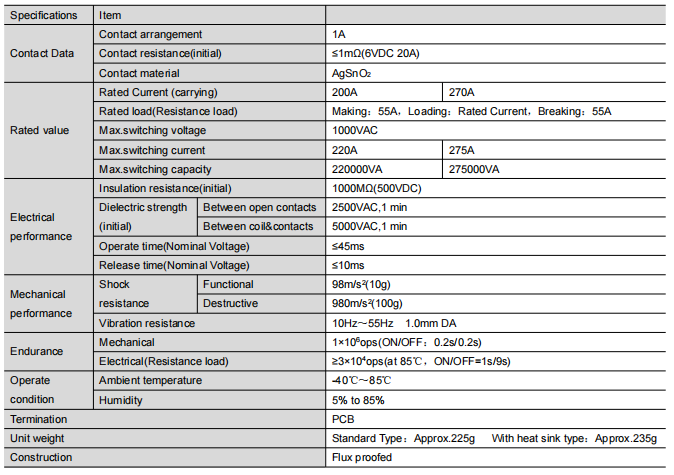

Hiệu suất điện cốt lõi
Khả năng tải
các FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
Độ tin cậy của liên hệ
Điện trở tiếp xúc ban đầu là ≤1mΩ (được thử nghiệm ở 6VDC 20A), đảm bảo tổn thất dẫn điện cực thấp và đáp ứng các yêu cầu nghiêm ngặt về nhiệt độ thấp của các ứng dụng dòng điện cao.
Cách điện và độ bền điện môi
Điện trở cách điện ban đầu đạt 1000MΩ (thử nghiệm ở 500VDC). Hiệu suất độ bền điện môi rất vượt trội: 2500VAC/1 phút giữa các tiếp điểm mở và 5000VAC/1 phút giữa cuộn dây và các tiếp điểm, mang lại biên độ an toàn rộng rãi cho hệ thống.
Thời gian đáp ứng
Thời gian vận hành (ở điện áp danh định) ≤45ms, thời gian nhả (ở điện áp danh định) ≤10ms, mang lại phản hồi nhanh và đáng tin cậy để đáp ứng nhu cầu điều khiển chuyển mạch nhanh chóng của bộ biến tần PV và các thiết bị khác.
Thông số cuộn dây và hoạt động tiết kiệm năng lượng
các FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| Điện áp định mức | Điện áp hoạt động (VDC) | Điện áp giải phóng (VDC) | Dòng điện định mức (±10%) | Điện trở cuộn dây (± 10%) | Quyền lực danh nghĩa | Duy trì điện áp | Điện áp tối đa |
|---|---|---|---|---|---|---|---|
| DC 6V | 4,50 | ≥0,30 | 666,7mA | 9Ω | 4W | 55%～100%Không (Nhiệt độ môi trường xung quanh23oC) 55%～60%Không (Nhiệt độ môi trường xung quanh85oC) | DC 7.2V |
| DC 9V | 6,75 | ≥0,45 | 444,4mA | 20,3Ω | DC 10.8V | ||
| DC 12V | 9,00 | ≥0,60 | 333,3mA | 36Ω | DC 14.4V | ||
| DC 24V | 18,00 | ≥1,20 | 166,7mA | 144Ω | DC 28,8V | ||
| DC 48V | 36,00 | ≥2,40 | 83,3mA | 576Ω | DC 57.6V |
Ghi chú hoạt động:.
các coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
Để tránh cuộn dây quá nóng và hư hỏng, không liên tục cấp điện áp vượt quá điện áp duy trì tối đa. các maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
Kịch bản ứng dụng điển hình
Là thành phần chuyển mạch cốt lõi trong hệ thống PV, FH67NE xử lý việc điều khiển đóng/ngắt an toàn ở cả hai phía DC và AC. Khả năng mang dòng điện cao 200A/270A của nó dễ dàng đáp ứng nhu cầu hiện tại của chuỗi quang điện công suất cao, trong khi khe hở tiếp xúc ≥4,0mm và điện áp chịu được cuộn dây tiếp xúc 5000VAC mang lại giới hạn an toàn đáng kể cho các ứng dụng điện áp cao.
Hệ thống lưu trữ năng lượng (ESS)
Trong các hệ thống lưu trữ năng lượng pin, FH67NE được sử dụng để kiểm soát và bảo vệ sạc/xả pin. Mức tiêu thụ điện năng thấp nhờ thiết kế chốt từ tính của nó phù hợp hoàn hảo với các yêu cầu nghiêm ngặt về hiệu quả năng lượng của ESS, trong khi phạm vi nhiệt độ hoạt động rộng của nó đảm bảo hoạt động ổn định trong tủ lưu trữ ngoài trời và các môi trường tương tự.
Thiết bị điều khiển công nghiệp
Để chuyển mạch tải thiết bị công nghiệp công suất cao, FH67NE cung cấp giải pháp điều khiển bật/tắt có độ tin cậy cao. Khả năng chống rung và sốc tuyệt vời của nó, cùng với tuổi thọ cơ học lên tới 1 triệu lần hoạt động, giúp nó có khả năng xử lý các môi trường công nghiệp khắc nghiệt khác nhau.
Chứng nhận và đảm bảo chất lượng
các FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
Là một doanh nghiệp công nghệ cao quốc gia, Fanhar Electronics đã được chứng nhận theo Hệ thống quản lý chất lượng ISO 9001, Hệ thống quản lý môi trường ISO14001 và Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO45001. Công ty đầu tư 5%–8% doanh thu bán hàng hàng năm vào R&D và đã được cấp hơn 40 bằng sáng chế và mô hình tiện ích quốc gia. Hệ thống kiểm soát chất lượng toàn quy trình bao gồm thiết kế, thu mua nguyên liệu thô và sản xuất đảm bảo rằng mọi rơle FH67NE đều mang lại chất lượng ổn định và đáng tin cậy.
Kết luận
các FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
Câu hỏi thường gặp
Câu hỏi 1: Sự khác biệt chính giữa phiên bản FH67NE 200A và 270A là gì?
các core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Câu hỏi 2: Khoảng cách tiếp xúc ≥4,0mm mang lại những lợi ích thiết thực nào?
các large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Câu hỏi 3: Model tản nhiệt được khuyên dùng cho những trường hợp nào?
các heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Câu hỏi 4: Khả năng thích ứng với môi trường của FH67NE là gì?
Phạm vi nhiệt độ hoạt động -40°C～85°C, phạm vi độ ẩm 5%～85%. Khả năng chống rung 10Hz～55Hz/1.0mm DA, chức năng chống sốc 98m/s² (10g) và khả năng phá hủy 980m/s² (100g), đáp ứng yêu cầu của nhiều môi trường khắc nghiệt khác nhau như trạm quang điện ngoài trời và phân phối công nghiệp.
Câu 5: Có thể cung cấp mẫu hoặc hỗ trợ kỹ thuật không?
Fanhar Electronics hỗ trợ cung cấp mẫu và hỗ trợ lựa chọn kỹ thuật dựa trên yêu cầu của khách hàng. Đối với các nhu cầu tùy chỉnh đặc biệt (điều chỉnh cấu trúc, tham số, v.v.), vui lòng liên hệ với nhóm hỗ trợ kỹ thuật hoặc bán hàng Fanhar để được hỗ trợ thêm. Phần giới thiệu sản phẩm này chỉ mang tính chất tham khảo. Thông số kỹ thuật có thể thay đổi mà không cần thông báo. Để có tài liệu kỹ thuật mới nhất, vui lòng liên hệ với nhóm bán hàng Fanhar.
