Hướng dẫn đầy đủ về Rơle chốt: Từ nguyên tắc làm việc đến lựa chọn và ứng dụng

Rơle chốt hoạt động như thế nào?

Thành phần cốt lõi

Các thành phần chính của rơle chốt bao gồm:

Cuộn dây : Cấu trúc cuộn đơn hoặc cuộn kép, thường làm bằng dây đồng có điện trở suất thấp, dùng để tạo ra từ trường.

Phần ứng (còn được gọi là "công tắc sậy") : Một miếng kim loại nhỏ có thể di chuyển được, đóng vai trò là "cổng" của công tắc.

Nam châm vĩnh cửu (đối với loại chốt nam châm) : Dùng để giữ phần ứng ở đúng vị trí sau khi ngắt điện.

Chốt Cơ (đối với loại chốt cơ khí) : Cơ chế khóa vật lý.

Nguyên tắc làm việc chi tiết

Khi một xung dòng điện ngắn được đặt vào cuộn dây, từ trường được tạo ra sẽ khiến phần ứng di chuyển từ vị trí tiếp điểm này sang vị trí tiếp điểm khác, từ đó hoàn thành hoặc ngắt mạch. Điểm mấu chốt là sau khi xung này kết thúc, phần ứng vẫn giữ vững ở vị trí hiện tại, dựa vào lực từ (đối với loại chốt từ) hoặc chốt cơ học (đối với loại chốt cơ), mà không cần nguồn điện liên tục. Nó sẽ chỉ hoạt động và thiết lập lại khi áp dụng xung ngược.

Trong các ứng dụng như bộ định thời có độ trễ TẮT, trình tự hoạt động của rơle chốt cuộn dây kép phức tạp hơn: khi dòng điện chạy qua cuộn dây định vị (S), từ thông được tạo ra trong mạch từ bên trong, tạo ra lực điện từ hút phần ứng, đóng tiếp điểm thường mở và mở tiếp điểm thường đóng, duy trì trạng thái đã đặt. Khi độ trễ TẮT kết thúc, dòng điện chạy qua cuộn dây đặt lại (R), làm cho tiếp điểm thường đóng mở và tiếp điểm thường đóng mở sẽ đóng lại.

Các loại Rơle chốt chính

Phân loại theo cơ chế giữ

Phân loại theo cấu trúc cuộn dây

Rơle xung

Đây là loại rơle chốt từ đặc biệt có tích hợp mạch điều khiển điện tử. Nó không yêu cầu thay đổi cực tính của xung đầu vào; mỗi khi nhận được tín hiệu xung, nó sẽ tự động thay đổi trạng thái (bật/tắt luân phiên giống như một công tắc). Khi cấp nguồn, mạch bên trong sẽ tự động xác định vị trí hiện tại của rơle và cấp điện cho cuộn dây đối diện.

Rơle xung lý tưởng để điều khiển cùng một thiết bị từ nhiều vị trí bằng nhiều nút, chẳng hạn như khởi động và dừng băng tải từ nhiều điểm bằng một nút duy nhất tại mỗi vị trí.

Rơle chốt và Rơle không chốt: So sánh chi tiết

Ưu điểm cốt lõi của Rơle chốt

Tiêu thụ điện năng cực thấp: Đây là ưu điểm nổi bật nhất của rơle chốt. Vì chúng chỉ tiêu thụ điện năng trong thời gian chuyển đổi trạng thái tức thời nên hiệu quả tiết kiệm năng lượng rất đáng kể trong các ứng dụng lâu dài. Thiết kế chốt chỉ đạt được dòng điện khi chuyển mạch BẬT/TẮT, góp phần đáng kể vào việc tiết kiệm năng lượng cho thiết bị.

Bộ nhớ trạng thái: Tự động duy trì trạng thái cuối cùng sau khi mất điện, không cần mạch reset. Nó đặc biệt thích hợp cho các ứng dụng cần duy trì trạng thái sau khi mất điện, chẳng hạn như chức năng bộ nhớ trong các công tắc thông minh.

Sinh nhiệt cuộn dây thấp: Do không cần cấp điện liên tục nên mức tăng nhiệt độ cuộn dây rất thấp, điều này có lợi cho việc cải thiện độ tin cậy và tuổi thọ của thiết bị.

Thích hợp cho các thiết bị chạy bằng pin: Đặc tính tiêu thụ điện năng tĩnh bằng 0 khiến nó trở thành lựa chọn lý tưởng cho các ứng dụng chạy bằng pin như thiết bị IoT và đồng hồ đo thông minh.

Kịch bản ứng dụng chính

Tự động hóa công nghiệp

Hệ thống đếm và phân loại công nghiệp: Sử dụng đặc tính có thể phân chia được cho bộ nhớ trạng thái.

Mạch điều khiển động cơ: Trong rơle trễ TẮT, rơle chốt được sử dụng để đạt được khả năng điều khiển phanh chính xác.

Máy móc đóng gói: Điều khiển kết hợp nhiều bộ phận.

Quyền lực và năng lượng

Đồng hồ thông minh: Tiêu thụ điện năng thấp, hoạt động lâu dài, hỗ trợ chức năng kiểm soát trả trước.

Biến tần PV: Mạch chuyển mạch thường xuyên, phát hiện lỗi chạm đất.

Nguồn điện DC cao áp: Chuyển mạch.

Kiểm tra và Truyền thông

Thiết bị viễn thông: Hệ thống tổng đài điện thoại.

Thiết bị kiểm tra tự động: Chuyển mạch tín hiệu kiểm tra.

Hướng dẫn lựa chọn: Làm thế nào để chọn Rơle chốt phù hợp?

Các tình huống được đề xuất để chọn rơle chốt:

Hoạt động lâu dài với mức độ nhạy cảm với mức tiêu thụ điện năng: ví dụ: thiết bị chạy bằng pin, thiết bị đầu cuối IoT.

Yêu cầu duy trì trạng thái sau khi mất điện: ví dụ: chức năng bộ nhớ trong công tắc thông minh, duy trì trạng thái thiết bị.

Hạn chế sinh nhiệt cuộn dây: Môi trường lắp đặt mật độ cao.

Cần điều khiển từ nhiều vị trí: ví dụ: chiếu sáng tòa nhà, điều khiển băng tải.

Các kịch bản được đề xuất để chọn rơle thông thường:

Các ứng dụng nhạy cảm với chi phí: Không cần lưu giữ trạng thái lâu dài, ví dụ: điều khiển thiết bị gia dụng đơn giản.

Logic điều khiển đơn giản: Không cần mạch điều khiển phức tạp.

Môi trường rung: Rơle chốt từ có khả năng chống rung kém hơn.

Thông số lựa chọn khóa

Loại cuộn dây: Cuộn dây đơn và cuộn dây kép. Cuộn dây kép cung cấp khả năng điều khiển đơn giản nhưng cần nhiều chân hơn, trong khi cuộn dây đơn tiết kiệm không gian nhưng cần mạch chuyển đổi phân cực.

Xếp hạng liên hệ: Chọn dựa trên dòng điện và điện áp tải. Ví dụ: một số sản phẩm dòng có thể chuyển đổi dòng điện lên đến vài ampe, trong khi các mẫu phù hợp với mạch tín hiệu có công suất dòng điện nhỏ hơn.

Yêu cầu tiêu thụ điện năng: Chú ý đến công suất vận hành cuộn dây. Các sản phẩm có mức tiêu thụ điện năng cực thấp đang có mặt trên thị trường.

Phương pháp lắp: Gắn PCB, Công nghệ gắn trên bề mặt (SMT) hoặc trình cắm. Đối với các ứng dụng bị giới hạn về không gian, có thể chọn các mô hình gắn trên bề mặt siêu thu nhỏ.

Khả năng thích ứng với môi trường: Xem xét nhiệt độ, độ ẩm, độ rung, v.v. Các loại chốt cơ học mang lại hiệu suất ổn định hơn trong chu trình nhiệt.

Xu hướng phát triển công nghệ

Với nhu cầu ngày càng tăng trên toàn cầu về tiết kiệm năng lượng và giảm phát thải, rơle chốt đang được ứng dụng rộng rãi hơn do đặc tính tiêu thụ điện tĩnh bằng không. Các xu hướng phát triển chính bao gồm:

Tiêu thụ điện năng cuộn dây thấp hơn: Liên tục giảm mức tiêu thụ điện năng vận hành bằng cách tối ưu hóa thiết kế mạch từ và sử dụng vật liệu mới.

Kích thước nhỏ hơn: Thích ứng với các yêu cầu lắp đặt mật độ cao, chẳng hạn như rơle gắn trên bề mặt nhất định.

Công suất tiếp xúc cao hơn: Nâng cao khả năng tải trong khi vẫn duy trì mức tiêu thụ điện năng thấp.

Tích hợp thông minh: Rơle xung có mạch điện tử tích hợp để điều khiển thông minh hơn.

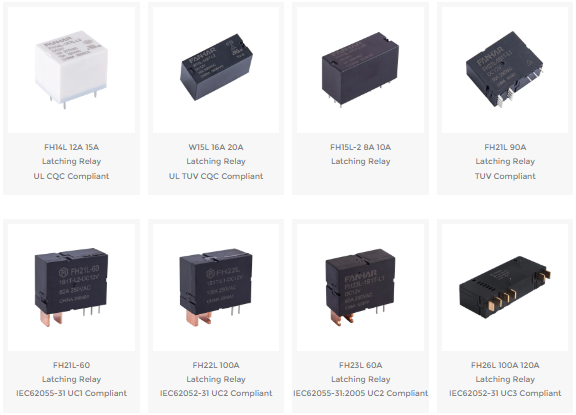

Khám phá các sản phẩm Rơle chốt của chúng tôi

Tại FANHAR Electronics, chúng tôi cung cấp các sản phẩm hiệu suất cao chốt tiếp sứcs được thiết kế cho nhu cầu của ngôi nhà thông minh hiện đại, điều khiển công nghiệp, hệ thống năng lượng mới và hơn thế nữa. Với hơn 30 dòng sản phẩm và hàng trăm thông số kỹ thuật, danh mục đầu tư của chúng tôi mang đến sự cân bằng hoàn hảo giữa khả năng chuyển mạch, hiệu suất năng lượng và độ tin cậy

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa rơle xung và rơle chốt từ thông thường là gì?

Rơle xung có mạch điều khiển điện tử tích hợp nên không yêu cầu đảo cực; mỗi xung tự động chuyển đổi trạng thái (giống như công tắc nút nhấn). Đây là thiết bị lý tưởng để điều khiển một nút bấm ở nhiều vị trí, trong khi rơle chốt từ thông thường yêu cầu điều khiển phân cực bên ngoài hoặc cuộn dây riêng biệt.

Câu hỏi 2: Tại sao rơle cuộn dây kép thường được sử dụng trong các ứng dụng hẹn giờ trễ TẮT?

Bởi vì độ trễ TẮT yêu cầu các hành động thiết lập rõ ràng (bắt đầu định giờ) và đặt lại (kết thúc định giờ). Rơle cuộn dây kép cho phép điều khiển độc lập hai hoạt động này, cung cấp logic định thời gian rõ ràng và đáng tin cậy đồng thời tránh được độ phức tạp cao hơn và rủi ro nhiễu khi chuyển đổi phân cực.

Câu hỏi 3: Nên để lại biên độ bao nhiêu cho định mức dòng điện tiếp điểm khi chọn rơle?

Theo nguyên tắc chung, hãy giữ dòng tải dưới 80% định mức tiếp điểm (đối với tải điện trở). Đối với tải điện cảm hoặc điện dung (động cơ, tụ điện, đèn), cho phép biên độ lớn hơn (được đề xuất <50%) và xem xét dòng điện khởi động. Luôn tham khảo bảng dữ liệu để biết đường cong điện áp và công suất chuyển mạch tối đa.

Câu hỏi 4: Có thể sử dụng rơle chốt từ để chuyển đổi tần số cao (ví dụ:PWM) không?

Không được khuyến khích. Rơle chốt từ được thiết kế để chuyển mạch tần số thấp (nhiều nhất là vài lần mỗi phút). Hoạt động ở tần số cao làm giảm đáng kể tuổi thọ cơ học và làm mất đi lợi thế về công suất bằng 0. Đối với các ứng dụng tần số cao, hãy sử dụng rơle trạng thái rắn hoặc MOSFET.

Câu hỏi 5: Làm cách nào để xác minh xem rơle đã chọn của tôi có phù hợp hay không?

Bạn nên xây dựng thử nghiệm với tải thực tế (bao gồm cả điều kiện khởi động trong trường hợp xấu nhất), thực hiện ít nhất 1.000 chu kỳ chuyển mạch liên tục và theo dõi độ tăng nhiệt độ tiếp điểm, độ tăng nhiệt độ cuộn dây và những thay đổi về điện trở tiếp điểm. Đồng thời thực hiện các thử nghiệm duy trì độ rung và tắt nguồn để đảm bảo tuân thủ các yêu cầu về môi trường ứng dụng.
