Sự khác biệt giữa Rơle Điện cơ và Rơle trạng thái rắn là gì? - Giải thích về EMR và SSR

Nguyên lý làm việc của Rơle điện từ và Rơle trạng thái rắn

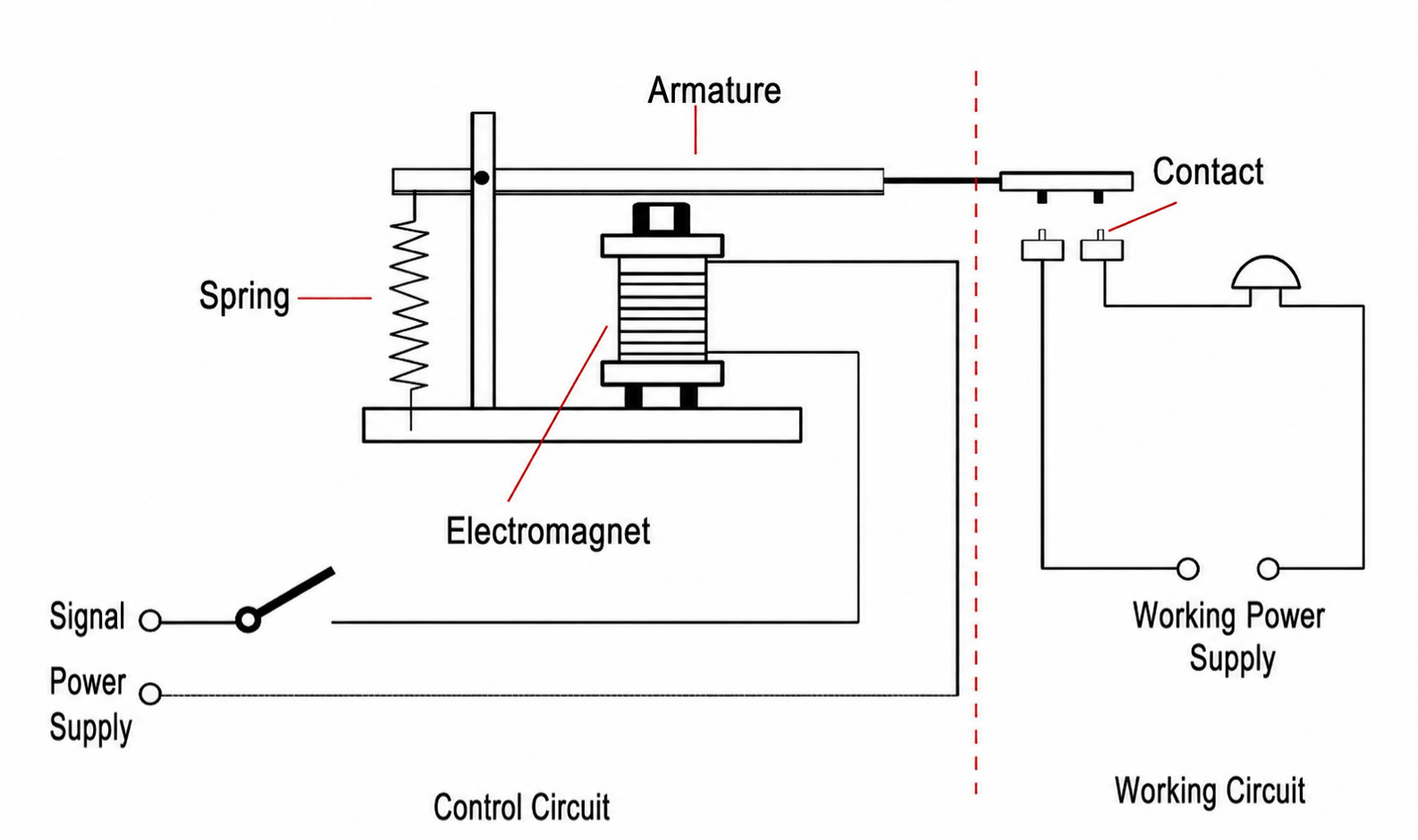

Rơle điện từ (EMR)

Lịch sử của rơle điện từ bắt nguồn từ sự phát triển của công nghệ điện báo vào thế kỷ 19. Hoạt động của chúng dựa trên cảm ứng điện từ: khi cuộn dây ở đầu điều khiển được cấp điện, nó sẽ tạo ra một từ trường hút phần ứng, làm cho các tiếp điểm cơ học đóng hoặc mở và từ đó điều khiển mạch tải.

Đặc điểm:

• Chứa các bộ phận chuyển động vật lý (tiếp điểm và phần ứng).
• Quá trình điều khiển giống như một “công tắc vật lý” với trạng thái bật/tắt trực quan và rõ ràng.
• Chịu sự mài mòn cơ học, hồ quang và các vấn đề nảy tiếp xúc.

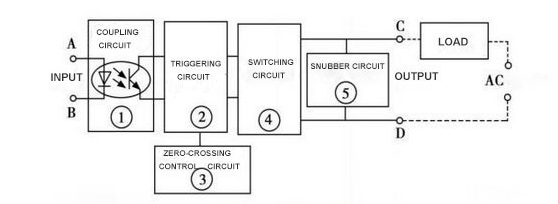

Rơle trạng thái rắn (SSR)

Rơle trạng thái rắn là loại rơle mới xuất hiện trong những thập kỷ gần đây cùng với sự phát triển của các thiết bị bán dẫn điện. Chúng không chứa các tiếp điểm cơ học bên trong và thường bao gồm các thành phần như bộ ghép quang, thyristor (SCR), triac, MOSFET hoặc IGBT. Tín hiệu điều khiển ở đầu vào được cách ly về mặt quang học và sau đó điều khiển các thiết bị bán dẫn công suất bật hoặc tắt, từ đó điều khiển mạch tải.

Đặc điểm:

• Không có thành phần cơ khí; chuyển đổi được thực hiện thông qua các yếu tố điện tử.
• Tốc độ chuyển đổi cao (thường ở mức mili giây hoặc thậm chí micro giây).
• Hoạt động yên tĩnh không có hồ quang hoặc hao mòn cơ học.
• Thể hiện sụt áp chuyển tiếp và dòng rò nhỏ.

Hiệu suất chính và sự khác biệt về đặc điểm

Sự thay đổi hiệu suất trong rơle thường trực tiếp xác định giá trị ứng dụng của chúng. Sự khác biệt chính bao gồm:

Chuyển đổi tốc độ

Rơle điện từ, bị hạn chế bởi hoạt động cơ học, thường chuyển đổi trong vòng 5–20 mili giây. Rơle trạng thái rắn, được điều khiển hoàn toàn bằng các linh kiện điện tử, đạt thời gian phản hồi dưới 1 mili giây, khiến chúng phù hợp với điều khiển tần số cao.

Tuổi thọ và độ tin cậy

Tuổi thọ của EMR phụ thuộc vào độ bền tiếp xúc. Trong khi độ bền cơ học có thể đạt tới hàng triệu chu kỳ, độ bền điện thường đạt cực đại ở hàng trăm nghìn chu kỳ, với sự suy giảm đáng kể trong điều kiện dòng điện cao hoặc chuyển mạch thường xuyên. SSR không bị mài mòn cơ học, về mặt lý thuyết mang lại tuổi thọ gần như vô hạn. Chúng có thể hoạt động ổn định lâu dài miễn là các linh kiện điện tử vẫn còn nguyên vẹn.

Tiếng ồn và nhiễu điện từ

EMR tạo ra âm thanh “tách” trong khi chuyển mạch và phóng điện hồ quang giữa các tiếp điểm có thể gây nhiễu điện từ. SSR hoạt động hoàn toàn im lặng mà không gây ra hồ quang, khiến chúng đặc biệt phù hợp với các thiết bị y tế, phòng thí nghiệm và thiết bị liên lạc nhạy cảm với tiếng ồn.

Tiêu thụ điện năng và sinh nhiệt

EMR tiêu thụ điện năng khi cấp điện cho cuộn dây, nhưng điện áp rơi trên các tiếp điểm là cực kỳ thấp khi dẫn điện, dẫn đến mức tiêu thụ điện năng bổ sung không đáng kể trong phần tải. SSR tạo ra nhiệt đáng chú ý do điện áp dẫn của chúng giảm khi dòng tải tăng, đòi hỏi phải có thiết kế tản nhiệt bổ sung.

Cách ly và an toàn

EMR hầu như không có dòng rò khi tiếp điểm mở, mang lại khả năng cách ly tuyệt vời. SSR thường có dòng rò nhỏ ở trạng thái tắt, cần đặc biệt chú ý đối với các ứng dụng yêu cầu “không rò rỉ” (ví dụ: dụng cụ đo lường, thiết bị y tế).

Kịch bản ứng dụng và cân nhắc lựa chọn

Lựa chọn rơle phụ thuộc vào loại tải, tần số điều khiển, môi trường hoạt động và hạn chế về ngân sách.

Các kịch bản thích hợp cho rơle điện từ

Kiểm soát tần số thấp : Các tải truyền thống như ánh sáng, máy sưởi và động cơ.

Dòng điện tăng cao : Các tiếp điểm EMR chịu được dòng điện khởi động tốt hơn.

Hạn chế về ngân sách : EMR có chi phí thấp, dễ bảo trì và thay thế.

Các kịch bản phù hợp cho rơle trạng thái rắn

Kiểm soát tần số cao : Chuyển đổi nhanh chóng trong dây chuyền sản xuất tự động.

Môi trường nhạy cảm với tiếng ồn : Bệnh viện, phòng thí nghiệm, dụng cụ chính xác.

Điều kiện khắc nghiệt : SSR mang lại độ tin cậy cao hơn trong cài đặt có độ rung cao hoặc độ ẩm cao.

Xu hướng sử dụng kết hợp

Các kỹ sư thường kết hợp EMR và SSR trong hệ thống. Ví dụ: SSR xử lý việc chuyển đổi nhanh tần số cao trong khi EMR cung cấp khả năng cách ly cuối cùng hoặc ngắt kết nối mạch khẩn cấp. Cách tiếp cận này kéo dài tuổi thọ trong khi giảm chi phí.

So sánh kiểm tra tuổi thọ và độ tin cậy

Tuổi thọ là một thước đo quan trọng trong các ứng dụng kỹ thuật chuyển tiếp. Dữ liệu thực nghiệm minh họa:

• Một EMR điển hình đạt được 100.000 chu kỳ điện ở dòng điện định mức, kéo dài đến 500.000 chu kỳ trong điều kiện tải nhẹ.
• Trong những điều kiện giống nhau, SSR có thể dễ dàng chịu được hàng chục triệu thao tác chuyển mạch, với tuổi thọ của nó chủ yếu được quyết định bởi khả năng chịu được điện áp và khả năng tản nhiệt của các thành phần bán dẫn.

Hơn nữa, SSR thường hoạt động tốt hơn EMR trong môi trường khắc nghiệt. Ví dụ: trong các tình huống có độ ẩm cao hoặc độ rung cao, các điểm tiếp xúc EMR có thể bị oxy hóa, nảy lên hoặc thậm chí bị giữ lại, trong khi SSR vẫn không bị ảnh hưởng bởi các yếu tố cơ học.

Xu hướng phát triển trong tương lai

Với sự phát triển của sản xuất thông minh, Internet vạn vật và năng lượng mới, nhu cầu về rơle đang phát triển theo hướng mới:

Kiểm soát tần số cao : Khi thiết bị tự động hóa ngày càng phụ thuộc vào điều khiển tốc độ cao, thị phần SSR sẽ tiếp tục mở rộng.

Tối ưu hóa công suất và nhiệt cao : Những tiến bộ trong công nghệ bán dẫn sẽ giảm dần tổn thất dẫn điện trong các SSR mới, giảm sự phụ thuộc vào khả năng tản nhiệt.

Rơle thông minh : Rơle trong tương lai có thể tích hợp khả năng giám sát trạng thái, tự bảo vệ và liên lạc từ xa, phát triển theo hướng “mô-đun thông minh”.

Rơle lai : Kết hợp khả năng mang dòng cao của EMR với hiệu suất chuyển mạch tốc độ cao của SSR, rơle lai đang được ngày càng nhiều nhà sản xuất phát triển.
