Tìm hiểu về điện trở Shunt hiện tại: Hướng dẫn toàn diện để đo dòng điện chính xác

Điện trở Shunt hiện tại là gì?

A Điện trở Shunt hiện tại là một thành phần có điện trở thấp có độ chính xác cao được thiết kế để đo dòng điện bằng cách tạo ra sự sụt giảm điện áp tỷ lệ nhỏ trên các cực của nó. Dựa trên Định luật Ohm (V = I × R), các điện trở này chuyển đổi dòng điện thành tín hiệu điện áp có thể đo được, cho phép giám sát dòng điện chính xác mà không làm gián đoạn đáng kể hoạt động của mạch.

Các thành phần thiết yếu này được triển khai rộng rãi trên các thiết bị điện tử công suất, hệ thống quản lý pin, tự động hóa công nghiệp và các ứng dụng ô tô, trong đó cảm biến dòng điện chính xác là rất quan trọng để tối ưu hóa hiệu suất và giám sát an toàn.

Đặc điểm chính của điện trở Shunt hiện tại

Nguyên tắc hoạt động cơ bản

Điện trở shunt hiện tại hoạt động theo nguyên tắc đơn giản nhưng tinh tế:

• Khi mắc nối tiếp với tải, điện trở sẽ tạo ra độ sụt điện áp tỷ lệ với dòng điện chạy qua nó.
• Điện áp này được đo bằng mạch khuếch đại trở kháng cao hoặc bộ chuyển đổi tương tự sang số
• Dòng điện đo được được tính theo công thức: I = V ÷ R, trong đó điện trở không đổi
• Giá trị điện trở điển hình nằm trong khoảng từ micro-ohms đến hàng chục milliohms để giảm thiểu tổn thất điện năng

Các thông số hiệu suất quan trọng

Lựa chọn thích hợp Điện trở Shunt hiện tại yêu cầu đánh giá cẩn thận một số thông số kỹ thuật chính:

• Giá trị điện trở: Thông thường nằm trong khoảng từ 0,1 mΩ đến 100 mΩ, được chọn dựa trên mức giảm điện áp hiện tại và chấp nhận được
• Đánh giá sức mạnh: Xác định khả năng tản nhiệt, tính bằng P = I2 × R với biên độ an toàn 25-50%
• Hệ số nhiệt độ (TCR): Đo độ ổn định điện trở trong các biến đổi nhiệt độ, với các shunt cao cấp cung cấp ±10 ppm/°C hoặc thấp hơn
• Dung sai: Cho biết mức độ chính xác, từ ±0,01% đối với cấp phòng thí nghiệm đến ±1-5% đối với các ứng dụng chung
• Giảm điện áp: Các giá trị tiêu chuẩn bao gồm 50mV, 75mV hoặc 100mV ở dòng điện định mức để tương thích với các thiết bị đo lường

Các loại điện trở Shunt hiện tại

Shunt hiện tại chính xác so với Shunt tiêu chuẩn

Shunt hiện tại chính xác Điện trở đại diện cho cấp độ cao nhất của công nghệ cảm biến hiện tại, được thiết kế cho các ứng dụng đòi hỏi độ chính xác và độ ổn định đặc biệt. Các bộ phận chuyên dụng này giảm thiểu sai số đo lường thông qua quy trình sản xuất và lựa chọn vật liệu tiên tiến.

Các điểm khác biệt chính của Shunt dòng điện chính xác bao gồm:

• Giá trị TCR cực thấp (thường dưới ±10 ppm/°C) đảm bảo độ lệch tối thiểu ở nhiệt độ vận hành
• Thông số kỹ thuật dung sai chặt chẽ (± 0,01% đến ± 0,1%) cho độ lặp lại đo vượt trội
• Kết nối Kelvin bốn cực giúp loại bỏ lỗi điện trở chì
• Độ ổn định lâu dài với hiệu ứng lão hóa tối thiểu trong thời gian hoạt động kéo dài
• Hiệu suất vượt trội trong phòng thí nghiệm hiệu chuẩn, thiết bị kiểm tra và hệ thống giám sát quan trọng

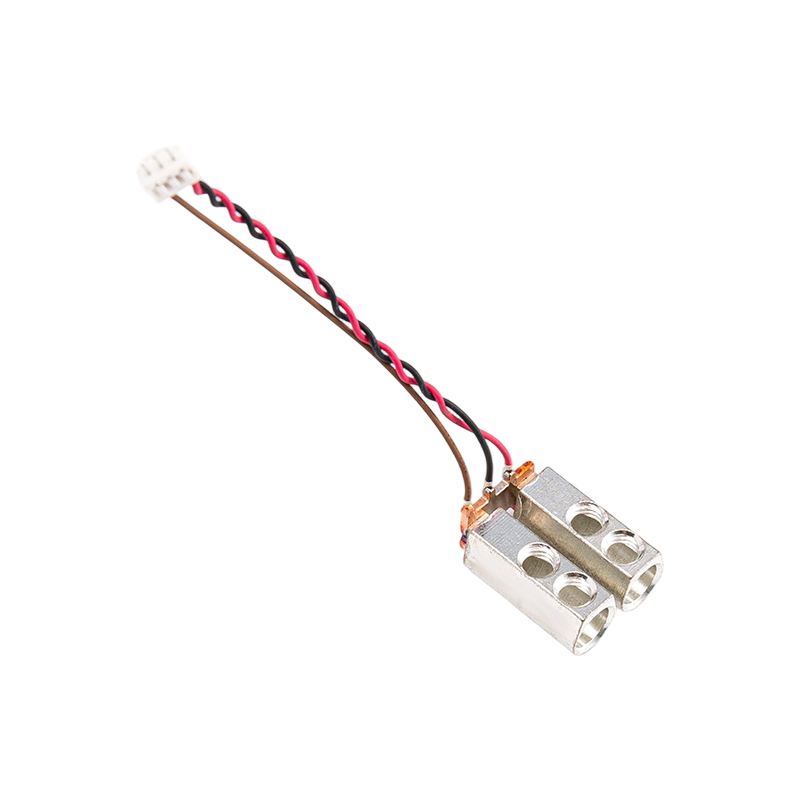

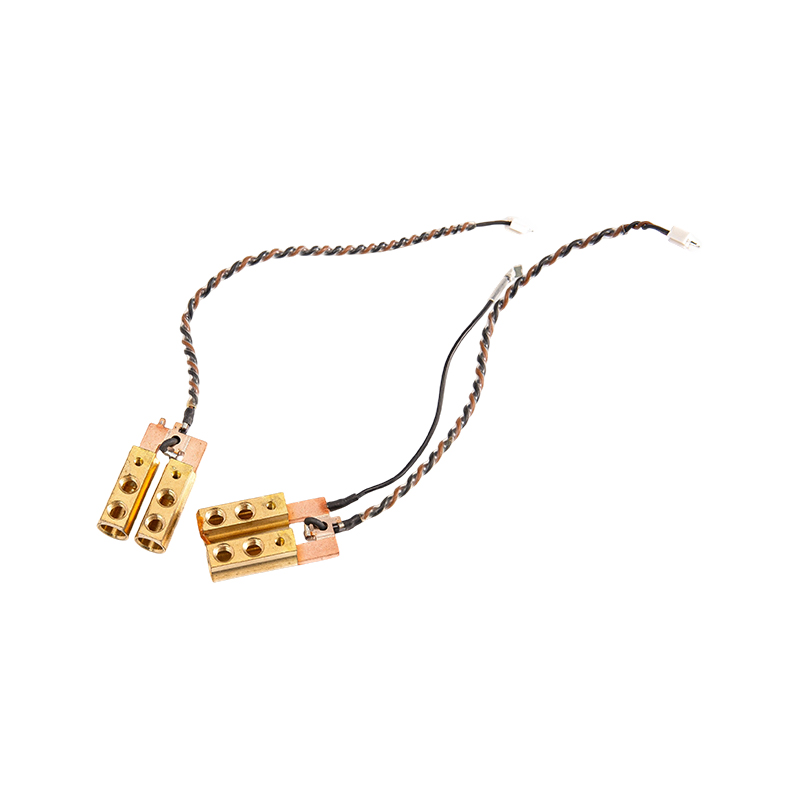

Cấu hình điện trở Shunt hiện tại DC

Điện trở Shunt dòng điện một chiều được tối ưu hóa đặc biệt cho các ứng dụng dòng điện một chiều, có các phương pháp xây dựng nhằm giải quyết những thách thức đặc biệt của phép đo DC:

• Cấu trúc hợp kim Manganin hoặc Constantan cung cấp EMF nhiệt gần như bằng không
• Thiết kế gắn trên bảng điều khiển với các thiết bị đầu cuối chắc chắn cho môi trường công nghiệp
• Đầu ra 75mV được tiêu chuẩn hóa ở dòng điện định mức để tích hợp liền mạch với các đồng hồ analog
• Khả năng quá tải cao (thường là 120% dòng định mức trong 2 giờ)
• Nhiệt độ hoạt động dao động từ -40°C đến 60°C trong điều kiện công nghiệp khắc nghiệt.

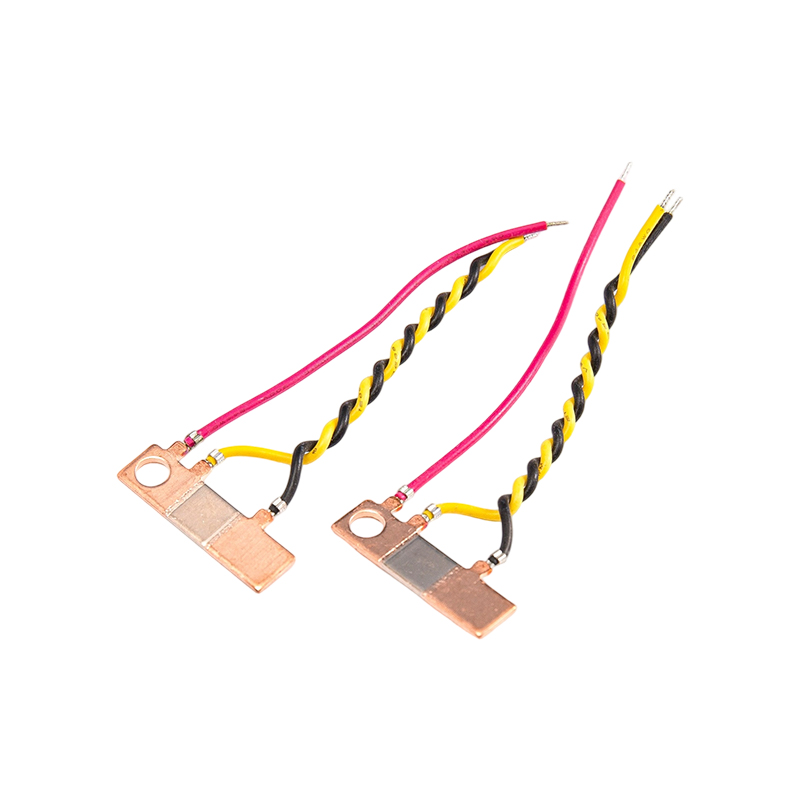

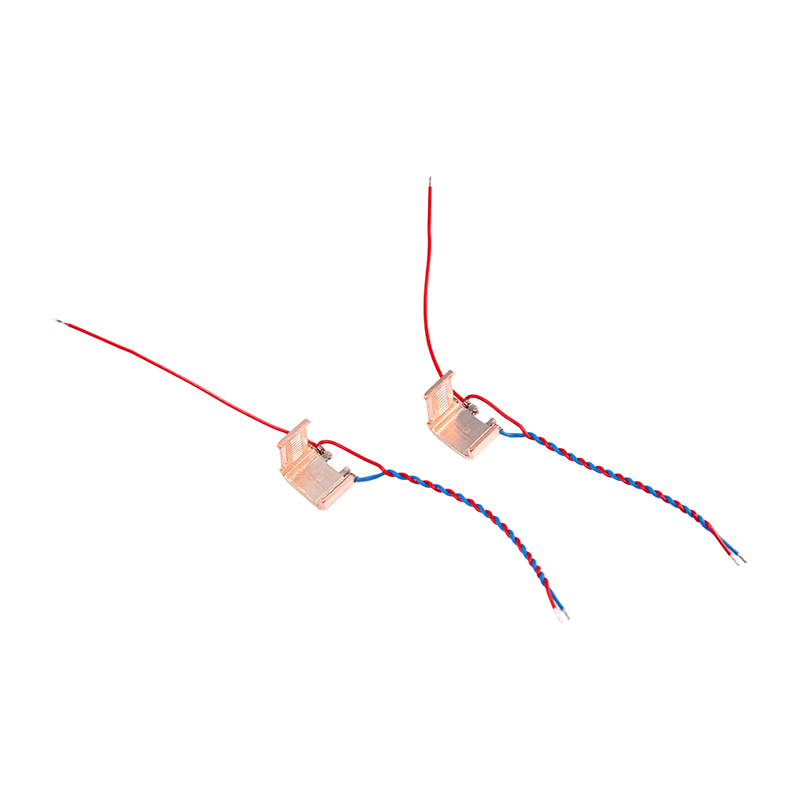

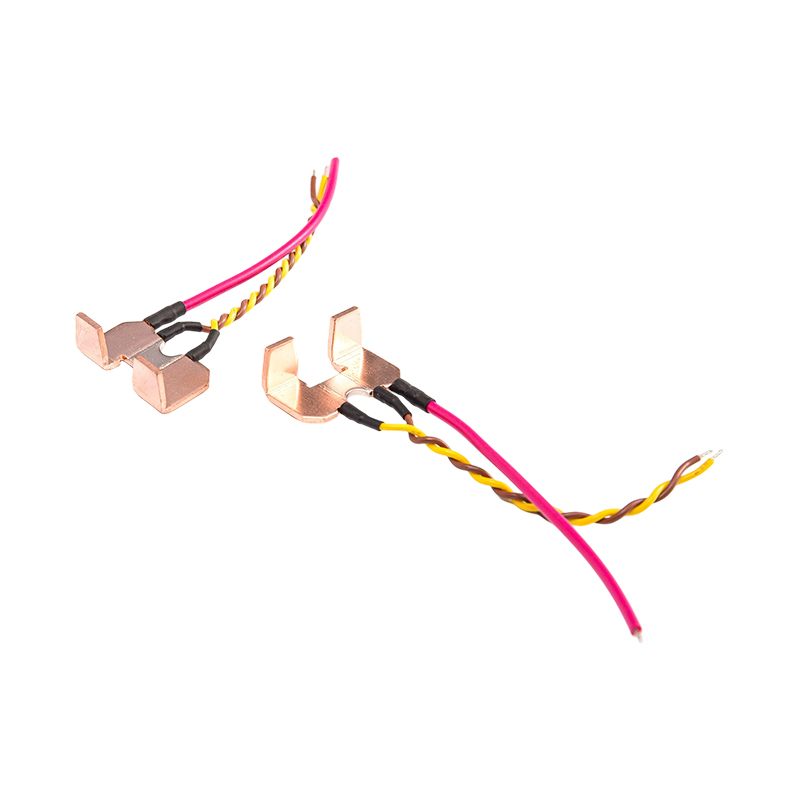

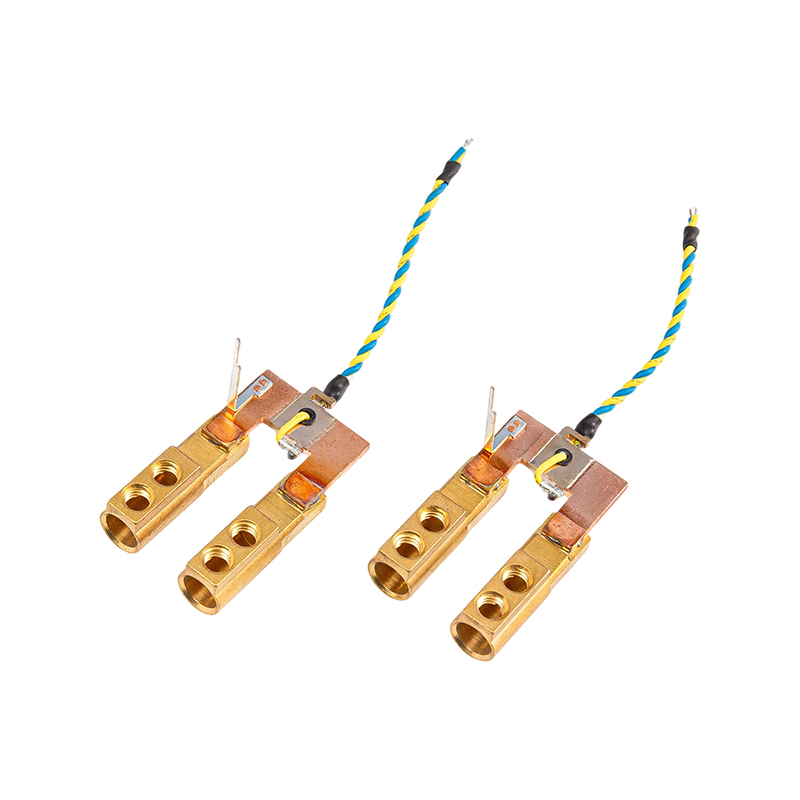

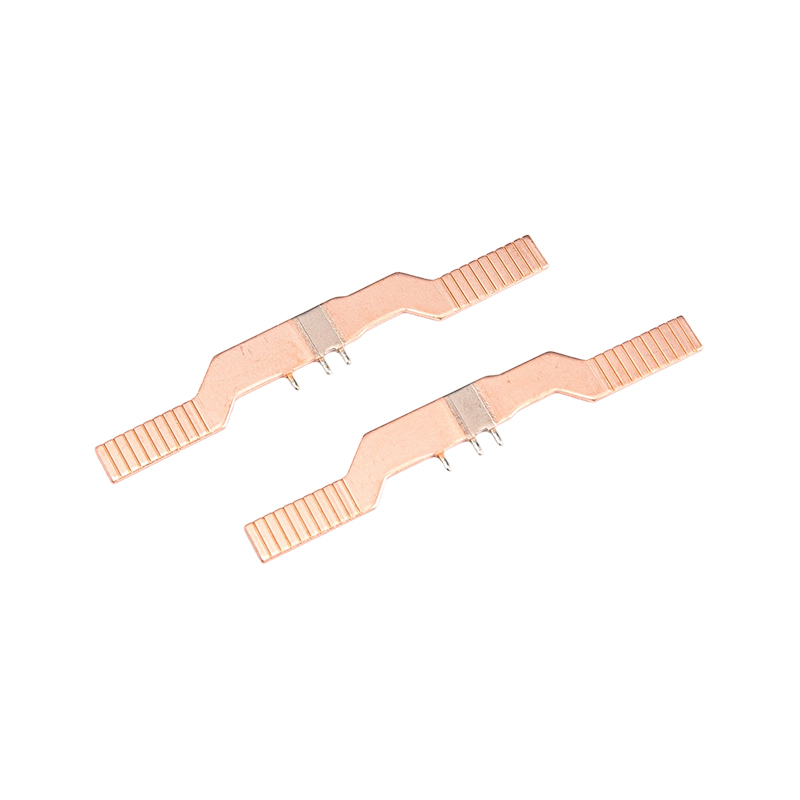

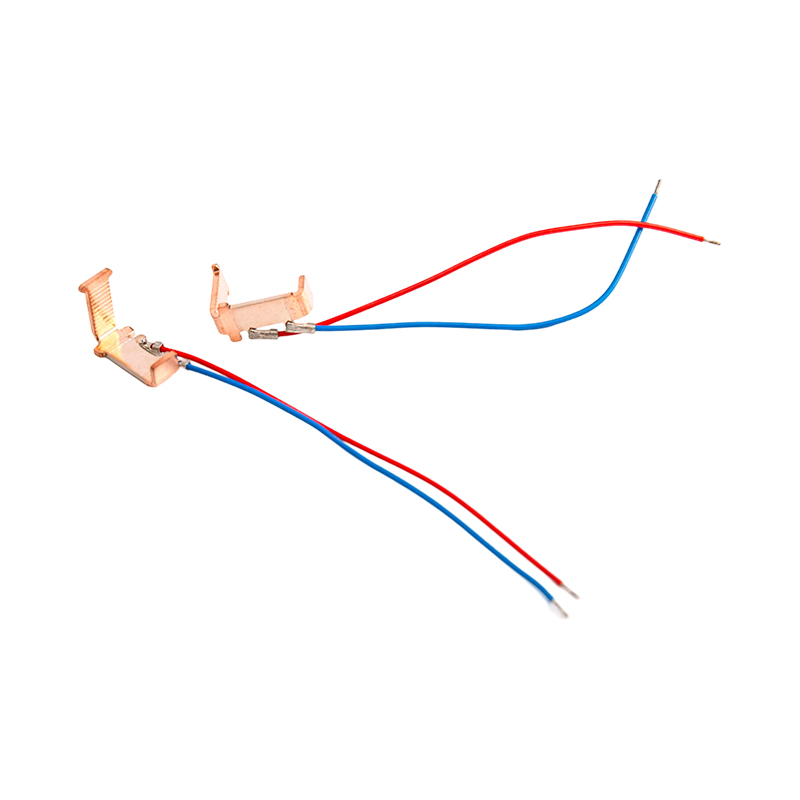

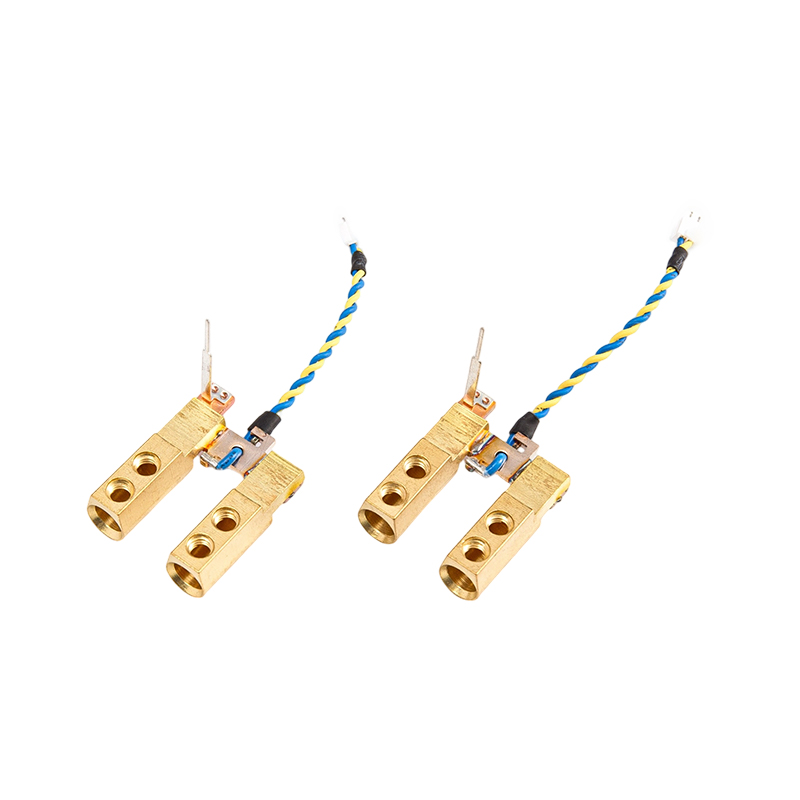

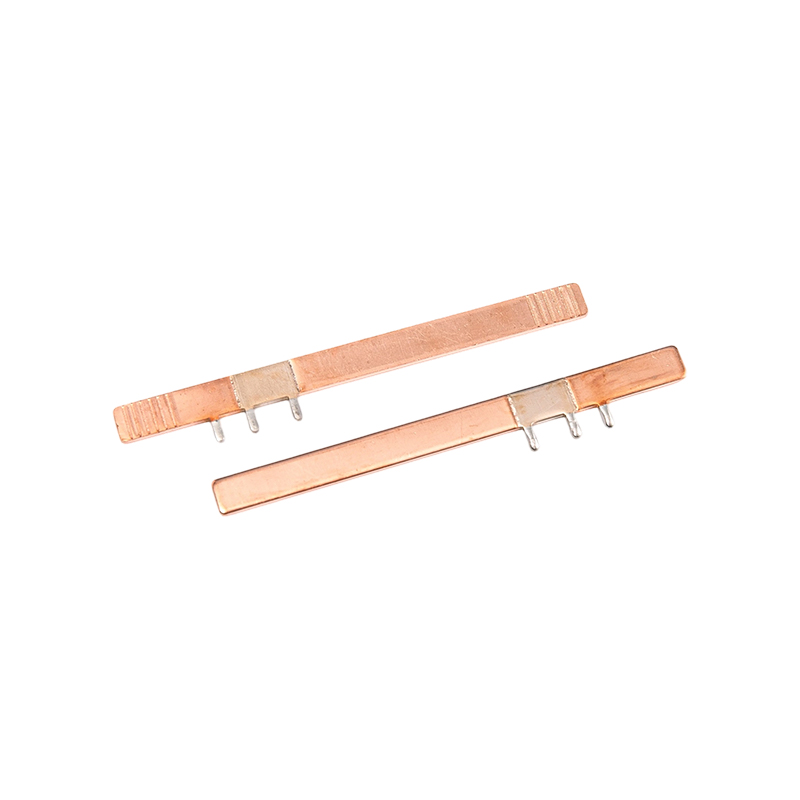

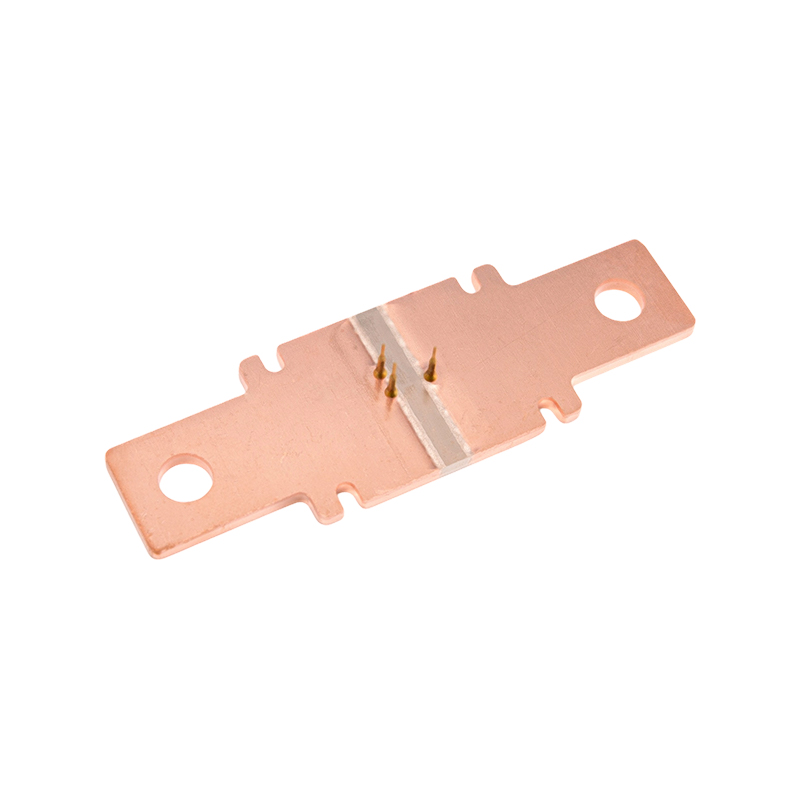

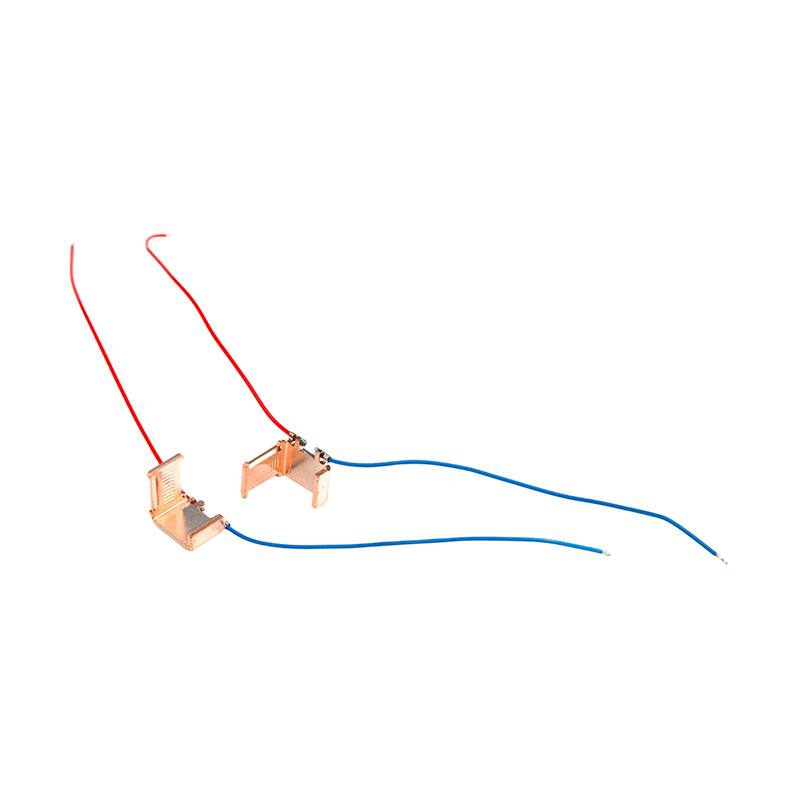

Shunt điện theo công nghệ xây dựng

Shunt điện được sản xuất bằng nhiều công nghệ khác nhau, mỗi công nghệ đều có những ưu điểm riêng biệt:

• Shunt lá kim loại: Cung cấp độ chính xác đặc biệt với TCR thấp tới ±5 ppm/°C, lý tưởng cho các ứng dụng có tần số cao và độ chính xác
• Shunt dải / tấm kim loại: Cung cấp khả năng xử lý điện năng tuyệt vời và khả năng tăng dòng điện cho các bộ truyền động ô tô và công nghiệp
• Shunt dây: Mang lại độ ổn định vượt trội và công suất cao, mặc dù độ tự cảm cao hơn sẽ hạn chế hiệu suất AC
• Shunt màng dày: Giải pháp tiết kiệm chi phí cho các ứng dụng khối lượng lớn với yêu cầu độ chính xác vừa phải

Ứng dụng trong các ngành công nghiệp

Hệ thống ô tô và xe điện

Ngành ô tô đại diện cho một trong những thị trường phát triển nhanh nhất cho Điện trở Shunt hiện tạis , được thúc đẩy bởi điện khí hóa phương tiện và hệ thống điện tử tiên tiến. Các ứng dụng quan trọng bao gồm:

• Hệ thống quản lý pin (BMS) giám sát dòng sạc/xả để ước tính trạng thái sạc
• Bộ sạc trên bo mạch (OBC) cung cấp phản hồi để kiểm soát dòng điện và bảo vệ quá tải
• Điều khiển động cơ kéo cho phép điều chỉnh mô-men xoắn và tốc độ chính xác
• Bộ chuyển đổi DC-DC đảm bảo phân phối điện hiệu quả trên các hệ thống con của xe
• Bộ phân phối điện cao áp yêu cầu các bộ phận đạt tiêu chuẩn AEC-Q200

Điện tử công nghiệp

Đòn bẩy ứng dụng công nghiệp Shunt hiện tại chính xács cho:

• Hệ thống truyền động động cơ yêu cầu phản hồi dòng điện theo thời gian thực để điều khiển véc tơ
• Giám sát nguồn điện, đảm bảo điều tiết phụ tải và phát hiện lỗi
• Bộ truyền động servo yêu cầu cảm biến dòng điện có độ chính xác cao để điều khiển vị trí
• Hệ thống đo năng lượng yêu cầu đo mức tiêu thụ chính xác
• Bộ biến tần năng lượng tái tạo theo dõi dòng điện trong hệ thống năng lượng mặt trời và gió

Điện tử tiêu dùng và Viễn thông

Nhỏ gọn Điện trở Shunt hiện tạis kích hoạt chức năng nâng cao trong:

• Quản lý pin điện thoại thông minh đảm bảo chu kỳ sạc an toàn
• Bộ điều hợp nguồn máy tính xách tay giám sát dòng điện đầu ra
• Trạm cơ sở 5G quản lý phân phối điện trên các bộ khuếch đại RF
• Thiết bị trung tâm dữ liệu theo dõi mức tiêu thụ điện năng ở cấp độ máy chủ
• Thiết bị đeo được tối ưu hóa tuổi thọ pin thông qua giám sát dòng điện chính xác

Cân nhắc thiết kế và thực tiễn tốt nhất

Triển khai kết nối Kelvin

Để đạt được độ chính xác tối đa với điện trở thấp Điện trở Shunt hiện tạis , việc thực hiện các kết nối Kelvin (4 dây) thích hợp là điều cần thiết. Kỹ thuật này tách các đường dẫn mang dòng điện khỏi các đường dẫn cảm biến điện áp, loại bỏ các lỗi do điện trở dây dẫn và tiếp xúc gây ra.

Hướng dẫn thực hiện bao gồm:

• Định tuyến các đường cảm giác từ các cạnh trong của miếng điện trở gần phần tử điện trở nhất
• Duy trì chiều dài và kích thước bằng nhau đối với các dấu vết giác quan để đảm bảo phép đo cân bằng
• Đặt bộ khuếch đại cảm nhận dòng điện càng gần shunt càng tốt
• Tránh các vias trong miếng đệm shunt để ngăn chặn sự thấm hút của chất hàn và điện trở không đồng đều
• Sử dụng định tuyến cặp vi sai cho các đường cảm giác để loại bỏ nhiễu ở chế độ chung

Chiến lược quản lý nhiệt

Công suất tiêu tán trong Điện trở Shunt dòng điện một chiều tạo ra nhiệt có thể ảnh hưởng đến độ chính xác của phép đo. Quản lý nhiệt hiệu quả đòi hỏi:

• Giảm công suất thích hợp—điện trở vận hành dưới định mức tối đa để kéo dài tuổi thọ
• Diện tích đồng vừa đủ trên PCB để truyền nhiệt
• Xem xét nhiệt độ môi trường và luồng không khí trong thiết kế vỏ bọc
• Lựa chọn vật liệu có TCR thấp để giảm thiểu độ trôi do nhiệt độ
• Sử dụng vật liệu giao diện nhiệt khi lắp shunt loại bảng điều khiển

Cảm biến phía cao và phía thấp

Vị trí của Shunt điện trong các mạch ảnh hưởng đến hiệu suất hệ thống:

Hướng dẫn lựa chọn kỹ sư

Tính toán yêu cầu điện trở

Xác định tối ưu Điện trở Shunt hiện tại giá trị liên quan đến việc cân bằng nhiều yếu tố:

• Giảm điện áp mục tiêu: Thông thường là 50-100mV để tương thích với ADC và đồng hồ đo tiêu chuẩn
• Dòng điện cực đại: Tính R = V `I để xác định điện trở cần thiết
• Công suất tiêu tán: Xác minh P = I² × R vẫn nằm trong giới hạn định mức với giới hạn an toàn
• Tỷ lệ tín hiệu trên nhiễu: Đảm bảo điện áp rơi vượt quá mức nhiễu nền của hệ thống để đo lường đáng tin cậy

Tiêu chí lựa chọn vật liệu

Thành phần hợp kim tác động trực tiếp Shunt hiện tại chính xác hiệu suất:

• Manganin: Được ưu tiên cho các ứng dụng chính xác với TCR ~±10-50 ppm/°C và độ ổn định lâu dài tuyệt vời
• Constantan: Cung cấp độ ổn định tốt với TCR vừa phải cho sử dụng công nghiệp nói chung
• Zeranin: Hợp kim tiên tiến cung cấp TCR cực thấp cho yêu cầu độ chính xác cao nhất
• Đồng: Được sử dụng trong các ứng dụng có cường độ dòng điện cao trong đó chi phí là mối quan tâm hàng đầu

Câu hỏi thường gặp

Sự khác biệt giữa điện trở shunt hiện tại và điện trở cảm giác hiện tại là gì?

Mặc dù các thuật ngữ này thường được sử dụng thay thế cho nhau nhưng chúng thường hàm ý các trường hợp sử dụng khác nhau. Điện trở cảm nhận dòng điện nói chung là các thành phần có điện trở thấp được tích hợp vào các mạch điện tử để theo dõi và điều khiển, được thiết kế với đáp ứng tần số được kiểm soát cho các ứng dụng chính xác. Điện trở shunt hiện tại thường được kết hợp với các phép đo dòng điện cao hơn và có thể được sử dụng trong các ứng dụng phân phối điện, thiết bị đo hoặc đo lường. Cả hai đều dựa trên cùng nguyên tắc Định luật Ohm nhưng khác nhau về quy mô, cấu trúc và môi trường ứng dụng.

Làm cách nào để chọn giá trị điện trở phù hợp cho điện trở shunt hiện tại của tôi?

Lựa chọn thích hợp resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR là gì và tại sao nó lại quan trọng đối với điện trở shunt hiện tại?

TCR (Hệ số điện trở nhiệt độ) đo mức điện trở thay đổi theo nhiệt độ, biểu thị bằng ppm/°C (phần triệu trên mỗi độ C). Đối với điện trở shunt có TCR 100 ppm/°C và điện trở ban đầu 100Ω, sự thay đổi nhiệt độ 50°C gây ra sự dịch chuyển điện trở 0,5Ω. Điều này ảnh hưởng trực tiếp đến độ chính xác của phép đo—TCR cao hơn có nghĩa là sai số lớn hơn khi nhiệt độ thay đổi. Cao cấp Shunt hiện tại chính xács cung cấp TCR thấp tới ±10 ppm/°C, cần thiết cho ô tô (-40°C đến 125°C) và các ứng dụng công nghiệp nơi nhiệt độ dao động đáng kể.

Kết nối Kelvin là gì và khi nào tôi nên sử dụng nó?

Kết nối Kelvin (4 dây) sử dụng bốn cực: hai cực để mang dòng điện và hai cực cảm biến chuyên dụng để đo điện áp. Điều này giúp loại bỏ các lỗi do điện trở dây dẫn và tiếp điểm, vốn có thể gây ra sai số đo 10-15% trong cấu hình 2 dây khi đo các shunt phạm vi milliohm. Sử dụng kết nối Kelvin cho tất cả Shunt hiện tại chính xác các ứng dụng, đặc biệt khi giá trị điện trở dưới 10mΩ hoặc khi yêu cầu độ chính xác cao hơn 0,5%. Việc thực hiện bao gồm việc định tuyến các đường dây cảm biến từ bên trong các miếng điện trở và duy trì độ dài vết bằng nhau.

Làm thế nào để so sánh điện trở shunt hiện tại với cảm biến hiệu ứng Hall để đo dòng điện?

Điện trở Shunt hiện tạis mang lại độ chính xác cao hơn (đặc biệt ở DC/tần số thấp), chi phí thấp hơn và đáp ứng tần số rộng hơn, nhưng tạo ra nhiệt (tổn thất I2R) và không cách ly điện. Cảm biến hiệu ứng Hall cung cấp khả năng cách ly vốn có và tổn thất điện năng không đáng kể nhưng có độ chính xác vừa phải bị ảnh hưởng bởi từ trường bên ngoài và chi phí cao hơn. Đối với các ứng dụng DC yêu cầu độ chính xác cao, như hệ thống quản lý pin, điện trở shunt thường được ưu tiên hơn. Cảm biến Hall được ưu tiên sử dụng khi việc cách ly là rất quan trọng hoặc trong các ứng dụng dòng điện cao nơi cần quan tâm đến khả năng tản nhiệt.

Điện áp giảm tiêu chuẩn cho điện trở shunt DC là gì?

Tiêu chuẩn ngành Điện trở Shunt dòng điện một chiều thường tạo ra 75mV ở dòng định mức, mặc dù các biến thể 50mV và 100mV cũng phổ biến. Tiêu chuẩn hóa này đảm bảo khả năng tương thích với các đồng hồ đo bảng tương tự và các dụng cụ đo lường được thiết kế cho các dải điện áp cụ thể này. Ví dụ: shunt 100A/75mV có điện trở 0,00075Ω, trong khi shunt 50A/75mV có điện trở 0,0015Ω. Khi chọn shunt cho thiết bị hiện có, hãy xác minh yêu cầu điện áp toàn thang đo của đồng hồ để đảm bảo tỷ lệ và độ chính xác phù hợp.

Điện trở shunt hiện tại có thể được sử dụng trong các ứng dụng AC?

Vâng, Điện trở Shunt hiện tạis hoạt động để đo AC, nhưng những cân nhắc khác với các ứng dụng DC. Shunt quấn dây thể hiện độ tự cảm có thể gây ra sự lệch pha và sai số đo ở tần số cao hơn. Shunt lá kim loại hoặc tấm kim loại có độ tự cảm thấp hơn và hiệu suất AC tốt hơn. Đối với các ứng dụng AC thuần túy, máy biến dòng (CT) thường được ưa chuộng hơn vì chúng có khả năng cách ly và xử lý dòng điện cao mà không sinh nhiệt. Tuy nhiên, đối với các yêu cầu về dải tần rộng hoặc AC phân cực DC, điện trở shunt vẫn hoạt động hiệu quả khi được chỉ định phù hợp cho đáp ứng tần số.

Điều gì gây ra lỗi đo điện trở shunt hiện tại và làm cách nào để giảm thiểu chúng?

Các nguồn lỗi chính bao gồm: trôi nhiệt (giảm thiểu bằng cách chọn vật liệu có TCR thấp), điện trở dây dẫn (loại bỏ thông qua kết nối Kelvin), điện áp nhiệt điện (giảm bằng cách sử dụng vật liệu nhất quán và độ dốc nhiệt độ), các vấn đề về bố trí PCB (được giải quyết thông qua định tuyến dấu vết thích hợp và vị trí bộ khuếch đại) và tự phát nhiệt (được quản lý thông qua thiết kế nhiệt và giảm công suất). Các yếu tố bổ sung bao gồm chất lượng hàn, điện trở tiếp xúc ở các đầu cuối và nhiễu điện từ. Tuân theo hướng dẫn bố trí của nhà sản xuất và thực hiện quản lý nhiệt thích hợp có thể giảm tổng sai số xuống dưới 0,1% trong các ứng dụng chính xác.

Tôi nên tìm kiếm những chứng nhận nào ở điện trở shunt hiện tại trên ô tô?

Đối với các ứng dụng ô tô, hãy tìm kiếm Điện trở Shunt hiện tạis với chứng chỉ AEC-Q200—tiêu chuẩn toàn cầu để kiểm tra sức chịu đựng của linh kiện thụ động trong môi trường ô tô. Các chứng nhận quan trọng khác bao gồm ISO9001 (quản lý chất lượng), ISO14001 (môi trường) và ISO45001 (an toàn và sức khỏe nghề nghiệp). Đối với thị trường quốc tế, sự công nhận của UL, chứng nhận TUV và việc tuân thủ các chỉ thị ROHS/REACH của EU đảm bảo tuân thủ quy định. Những chứng nhận này đảm bảo các bộ phận có thể chịu được phạm vi nhiệt độ ô tô (-40°C đến 125°C), độ rung và các yêu cầu về độ tin cậy lâu dài.

Làm cách nào để tính toán mức công suất cần thiết cho điện trở shunt hiện tại của tôi?

Tính công suất tiêu tán bằng cách sử dụng P = I2 × R, trong đó I là dòng điện liên tục cực đại và R là điện trở shunt. Áp dụng mức giới hạn an toàn từ 25-50% so với công suất tính toán. Ví dụ: với 20A đến shunt 5mΩ: P = 20² × 0,005 = 2W. Chọn điện trở định mức 3W hoặc cao hơn. Hãy xem xét các đường cong giảm công suất - nhiều điện trở phải được giảm công suất ở nhiệt độ môi trường trên 70°C. Đối với các ứng dụng xung, hãy xác minh khả năng xung của điện trở vì việc xử lý công suất cực đại thường vượt quá định mức liên tục. Luôn tham khảo bảng dữ liệu của nhà sản xuất để biết các yêu cầu giảm tải cụ thể.
